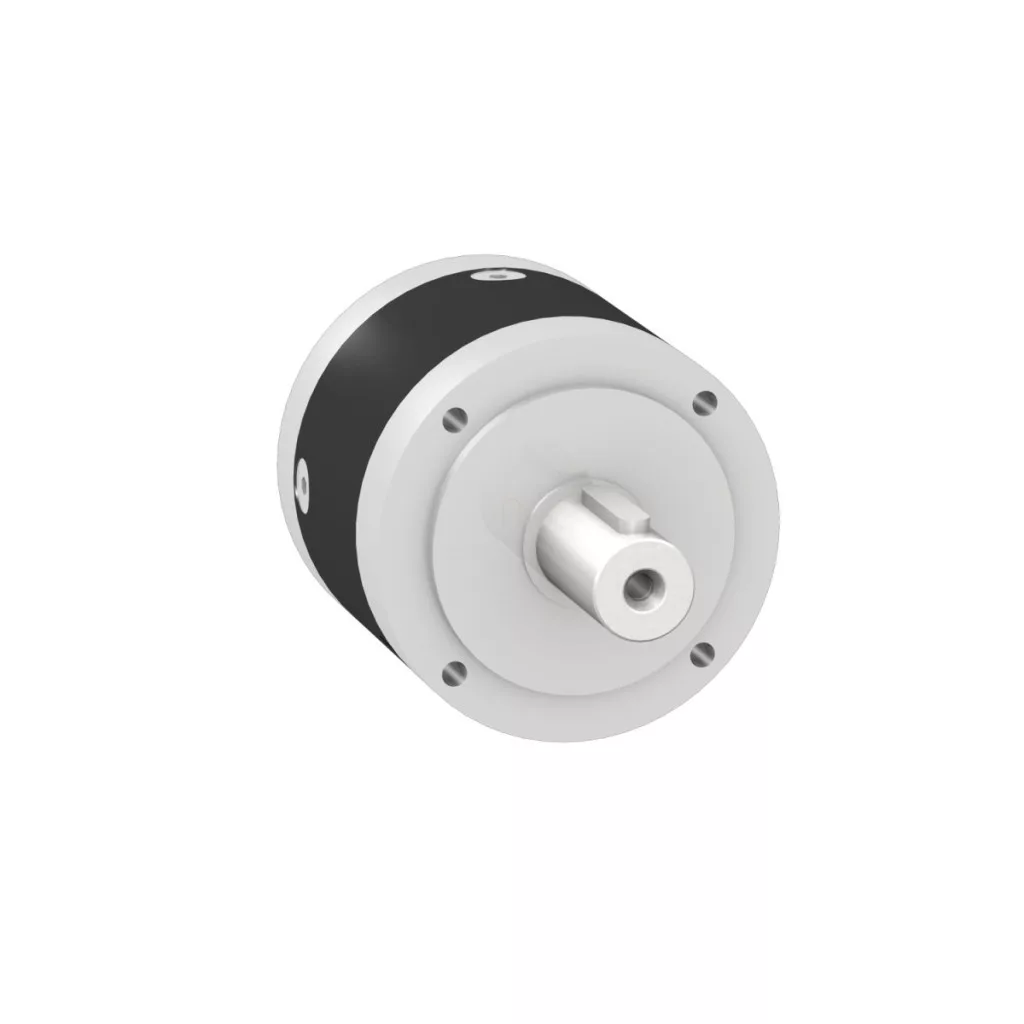

Schneider Electric GBX120080K este un reductor planetar de înaltă calitate, cu dinți drepți, care reprezintă alegerea perfectă pentru aplicații industriale de precizie. Acest reductor, cu un diametru exterior de 120 mm, este proiectat în principal pentru a fi utilizat cu familiile de servomotoare Lexium, inclusiv Lexium 52, 32, 62 ILM, 32i și 62. Raportul de transmisie de 80:1 este ideal pentru aplicații care necesită o creștere semnificativă a cuplului și o reducere a vitezei. Cutia de viteze GBX120080K oferă performanțe remarcabile în ceea ce privește o serie de parametri cheie. Jocul torsional maxim este de numai 11 minute de arc, asigurând o precizie excelentă pentru sarcinile de poziționare. Rigiditatea torsională de 12 N.m/minut de arc garantează o funcționare stabilă chiar și sub sarcini variabile. Cutia de viteze funcționează cu o eficiență de 97%, permițând o funcționare eficientă din punct de vedere energetic, oferind în același timp un cuplu de ieșire continuu de 260 N.m la 100 rpm la 30 °C. Poate furniza un cuplu maxim de până la 416 N.m pentru perioade scurte în aceleași condiții. Cutia de viteze GBX120080K este compatibilă cu mai multe tipuri diferite de motoare, inclusiv motoarele BMI, BMH, BSH, SH3, MH3 și ILM. Diametrul de intrare de 24,0 mm și datele detaliate de dimensionare asigură o compatibilitate ușoară. Carcasa din aluminiu anodizat negru și arborele C45 asigură durabilitate și fiabilitate. Cutia de viteze este lubrifiată pe toată durata de viață, nefiind necesară lubrifierea de întreținere pe întreaga durată de funcționare, care este de 30.000 de ore la 100 rpm și o temperatură ambiantă de 30 °C. Cutia de viteze este extrem de versatilă, poate fi montată în orice poziție și poate fi utilizată într-un interval larg de temperaturi de funcționare, de la -25 °C la 90 °C. Arborele de ieșire cu protecție IP54 oferă o protecție adecvată împotriva prafului și stropilor de apă. Cutia de viteze cântărește doar 10 kg, dar are o construcție robustă și poate rezista la forțe radiale de 1500 N și forțe axiale de 2100 N la 100 rpm. Cuplul de inerție este de 1,835 kg.cm², ceea ce contribuie la proiectarea sistemelor cu răspuns rapid. Nivelul de zgomot al cutiei de viteze GBX120080K este de numai 65 dB când este măsurat la o distanță de 1 metru fără sarcină, ceea ce o face o alegere potrivită pentru aplicații silențioase.
Schneider Electric Lexium 32 - GBX120080K - acționare, 120 mm, 80:1, pentru servomotor date tehnice
Caracteristici principale
Compatibilitate gamă: Lexium 52, Lexium 32, Lexium 62 ILM, Lexium 32i, Lexium 62
Tip cutie de viteze: Angrenaj cu dinți drepți
Tip produs sau componentă: Cutie de viteze planetară
Denumire scurtă dispozitiv: GBX
Compatibilitate produs:BMI (70 mm, 2 stive de motoare), BMH (70 mm, 1 stivă de motoare), BMH (70 mm, 2 stive de motoare), BSH (70 mm, 1 stivă de motoare), BSH (70 mm, 2 stive de motoare), SH3, MH3, ILM
Diametru exterior al transmisiei: 120 mm
Raport de transmisie: 80:1
Informații suplimentare
Joc torsional maxim: 11 minute de arc
Rigiditate torsională: 12 N.m/minut unghiular
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe viață
Durată de viață în ore: 30.000 ore la 100 rpm la 30 °C
Poziție de montare: Orice poziție
Eficiență: 97,0 %
Forță radială maximă Fr: 1500 N la 100 rpm, forță care acționează asupra centrului arborelui de ieșire, timp de 30.000 de ore la 30 °C
Forță axială maximă Fa: 2100 N la 100 rpm, timp de 30.000 de ore la 30 °C
Cuplu de inerție: 1.835 kg.cm²
Cuplu de ieșire continuu: 260 N.m la 100 rpm la 30 °C
Cuplu de ieșire maxim: 416 N.m la 100 rpm la 30 °C
Greutate netă: 10 kg
Diametru de intrare: 24,0 mm
Cuplu în gol: 0,3 N.m
Lungime internă: 154,0 mm
Caracteristici de mediu
Nivel de zgomot: 65 dB la o distanță de 1 m, fără sarcină
Grad de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
