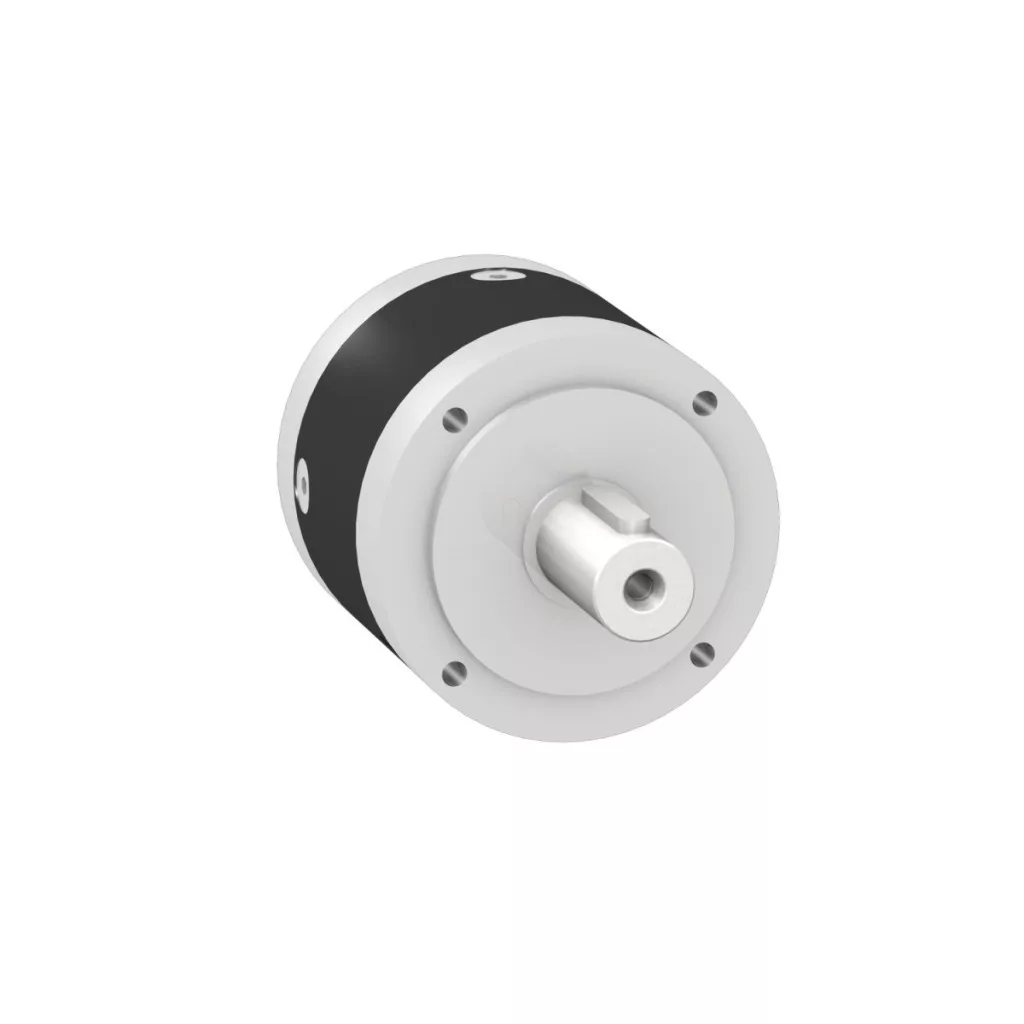

Schneider Electric Lexium 32 GBX120100K este un reductor planetar de înaltă calitate, cu dinți drepți, care oferă soluția perfectă pentru aplicații industriale de precizie. Acest motor cu angrenaj cu un diametru exterior de 120 mm are un raport de transmisie de 100:1, permițând o transmisie cu cuplu ridicat la viteze mici, maximizând astfel precizia controlului și eficiența transmisiei de putere. Cutia de viteze GBX120100K se remarcă prin versatilitatea excepțională, deoarece poate fi utilizată cu o serie de familii de servomotoare Schneider Electric, inclusiv seriile Lexium 32, Lexium 32i, Lexium 52, Lexium 62 și Lexium 62 ILM. În ceea ce privește tipurile de motoare, este compatibil cu tipurile BMI (70 mm, 2 stive de motoare), BMH (70 mm, 1 stivă de motoare), BSH (70 mm, 1 stivă de motoare), SH3, MH3 și ILM. Această gamă largă de compatibilitate vă permite să asociați unitatea cu motoare de diferite dimensiuni și puteri nominale, făcând-o potrivită pentru o gamă largă de aplicații industriale. În ceea ce privește parametrii tehnici, GBX120100K are un joc torsional maxim de 11 minute de arc și o rigiditate torsională de 12 N.m/minut de arc, ceea ce asigură o precizie excelentă în sarcinile de poziționare. Cutia de viteze este disponibilă într-o carcasă din aluminiu anodizat negru, iar arborele este fabricat din oțel C45, ceea ce asigură o rezistență excelentă la uzură. Produsul are o durată de viață extrem de lungă, de 30.000 de ore la 100 rpm și o temperatură de funcționare de 30 °C. Cutia de viteze poate fi montată în orice poziție și are o eficiență excepțional de ridicată, de 97%. Forța radială maximă este de 1500 N la 100 rpm, măsurată de la centrul arborelui, în timp ce forța axială maximă este de 2100 N la 100 rpm. Inerția cutiei de viteze este de 1,835 kg.cm², cuplul său de ieșire continuu este de 260 N.m, iar cuplul său maxim de ieșire este de 416 N.m la o viteză de 100 rpm și o temperatură de 30 °C. Diametrul arborelui de intrare este de 24,0 mm, iar cuplul de funcționare fără sarcină este de 0,3 N.m. Lungimea internă este de 154,0 mm. Nivelul de zgomot al cutiei de viteze este de 65 dB, măsurat la o distanță de 1 metru fără sarcină, iar arborele de ieșire are un grad de protecție IP54. Intervalul de temperatură de funcționare este între -25 °C și 90 °C, ceea ce oferă un interval de funcționare extrem de larg în diverse condiții de mediu. Motorul Schneider Electric GBX120100K este ideal pentru o gamă largă de aplicații în care sunt necesare poziționarea precisă și transmisia cuplului ridicat, cum ar fi robotica, mașinile de ambalare, sistemele de manipulare a materialelor sau mașinile-unelte CNC. Datorită duratei sale lungi de viață și construcției de înaltă calitate, acest variator este o soluție rentabilă pentru procesele industriale în care fiabilitatea și precizia sunt esențiale. Produsul este lubrifiat din fabrică, asigurând o funcționare corespunzătoare pe toată durata de viață, minimizând astfel cerințele de întreținere. GBX120100K este o cutie de viteze fiabilă și performantă, care îndeplinește cerințele sistemelor moderne de automatizare industrială.
Schneider Electric Lexium 32 - GBX120100K -drive, 120 mm, 100:1, pentru servomotor date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Lexium 32, Lexium 32i, Lexium 62, Lexium 52, Lexium 62 ILM
Tip cutie de viteze: Angrenaj cu dinți drepți
Tip produs: Cutie de viteze planetară
Denumire scurtă a dispozitivului: GBX
Compatibilitate produs:BMI (70 mm, 2 stive de motoare), BMH (70 mm, 1 stivă de motoare), BSH (70 mm, 1 stivă de motoare), SH3, MH3, ILM
Diametru exterior cutie de viteze: 120 mm
Raport de transmisie: 100:1
Date suplimentare
Joc torsional maxim: 11 minute de arc
Rigiditate torsională: 12 N.m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiere pe toată durata de viață
Durată de viață în ore: 30.000 ore la 100 rpm la 30 °C
Poziție de montare: Orice poziție
Eficiență: 97,0 %
Forță radială maximă Fr: 1500 N la 100 rpm, forță aplicată în centrul arborelui de ieșire timp de 30.000 ore la 30 °C
Forță axială maximă Fa: 2100 N la 100 rpm, aplicată în centrul arborelui de ieșire timp de 30.000 de ore la 30 °C
Cuplu de inerție: 1,835 kg.cm²
Cuplu de ieșire continuu: 260 N.m la 100 rpm la 30 °C
Cuplu maxim de ieșire: 416 N.m la 100 rpm la 30 °C
Diametru de intrare: 24,0 mm
Cuplu în gol: 0,3 N.m
Raport de transmisie: 100
Cod de compatibilitate: GBX
Lungime internă: 154,0 mm
Date de mediu
Nivel de zgomot: 65 dB la 1 m, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Temperatură ambiantă de funcționare: -25...90 °C
