Schneider Electric GBY080025K este un motor cu angrenaj unghiular de înaltă calitate, care oferă performanțe eficiente și fiabile pentru aplicații de automatizare industrială, ca parte a gamei de produse Lexium. Acest convertizor cu angrenaj cilindric are un diametru exterior de 80 mm și un raport de transmisie de 25:1, fiind ideal pentru sarcini de poziționare de precizie și aplicații cu cuplu ridicat. Designul cutiei de viteze GBY080025K asigură o compatibilitate excelentă cu o gamă largă de servomotoare Schneider Electric, inclusiv Lexium 32, Lexium 52, Lexium 62 și Lexium 62 ILM, precum și diverse versiuni ale familiilor de motoare BMH și BSH (70 mm, bobine de motor 1-2-3) și poate fi utilizat și cu motoarele SH3, MH3 și ILM. Cel mai mare avantaj al produsului este cuplul de ieșire continuu de 110 N.m (la 100 rpm și 30 °C), care poate atinge o valoare maximă de până la 176 N.m. Jocul torsional maxim al cutiei de viteze este de numai 15 minute de arc, în timp ce rigiditatea torsională este de 6,5 N.m/minut de arc, asigurând o precizie excelentă în timpul funcționării. GBY080025K are o carcasă din aluminiu anodizat negru și un arbore din oțel C45, care nu numai că asigură durabilitatea, dar și o greutate relativ redusă (5 kg). În condiții optime (100 rpm, 30 °C), cutia de viteze are o durată de viață de până la 30.000 de ore de funcționare. Cutia de viteze este extrem de versatilă: poate fi montată în orice poziție și are protecție IP54 pentru ieșirea arborelui, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Are o gamă largă de temperaturi de funcționare, de la -25 °C la 90 °C, astfel încât funcționează în mod fiabil chiar și în medii extreme. Printre parametrii tehnici ai GBY080025K se remarcă eficiența de 94%, care asigură o funcționare eficientă din punct de vedere energetic, și cuplul de inerție de 0,973 kg.cm². Capacitatea maximă de încărcare radială (Fr) a cutiei de viteze este de 650 N la 100 rpm (măsurată de la centrul arborelui de ieșire), în timp ce capacitatea maximă de încărcare axială (Fa) este de 900 N în aceleași condiții. Cuplul său de funcționare fără sarcină este de numai 0,1 N.m. Lungimea internă a cutiei de viteze este de 161,5 mm, iar diametrul de intrare este de 19,0 mm. În timpul funcționării, nivelul de zgomot este de 73 dB, măsurat la o distanță de 1 metru (fără sarcină). Cutia de viteze GBY080025K este lubrifiată pe toată durata de viață, ceea ce reduce la minimum cerințele de întreținere, sporind și mai mult fiabilitatea și rentabilitatea pe termen lung a produsului în medii industriale.

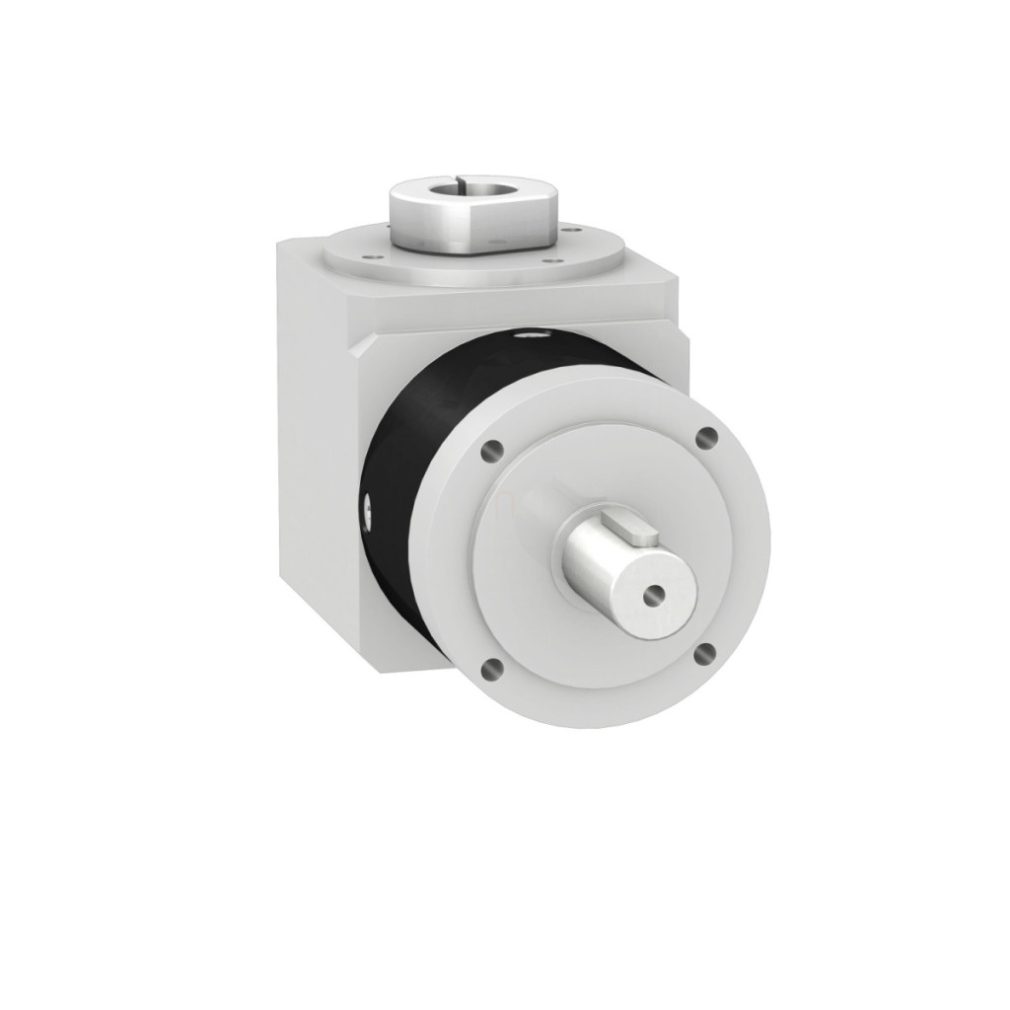

Schneider Electric Lexium 32 - GBY080025K -cutie de viteze perpendiculară, 80 mm, 25:1, pentru servomotoare Date tehnice
Caracteristici principale
Tipul produsului: Cutie de viteze planetară perpendiculară
Denumire scurtă a produsului: GBY
Tip angrenaj: Dinți drepți
Diametru exterior: 80 mm
Raport de transmisie: 25:1
Compatibilitate
Compatibilitate cu familia de produse: Lexium 32, Lexium 62 ILM, Lexium 52, Lexium 62
Compatibilitate cu motoarele: BMH (70 mm, 1/2/3 bobine motor), BSH (70 mm, bobine motor 1/2/3), SH3, MH3, ILM
Caracteristici de performanță
Joc torsional maxim: 15 minute de arc
Rigiditate torsională: 6,5 N.m/minut de arc
Cuplu de ieșire continuu: 110 N.m la 100 rpm și 30 °C
Cuplu maxim de ieșire: 176 N.m la 100 rpm și 30 °C
Eficiență: 94,0%
Cuplu de funcționare fără sarcină: 0,1 N.m
Cuplu de inerție: 0,973 kg.cm²
Forță radială maximă (Fr): 650 N la 100 rpm, măsurată în centrul arborelui de ieșire, cu o durată de viață de 30.000 de ore la 30 °C
Forță axială maximă (Fa): 900 N la 100 rpm, cu o durată de viață de 30.000 de ore la 30 °C
Caracteristici fizice
Material carcasă: Aluminiu anodizat negru
Culoare carcasă: Negru
Material carcasă: C 45
Lungime internă: 161,5 mm
Diametru intrare: 19,0 mm
Condiții de funcționare
Durată de viață: 30.000 de ore la 100 rpm și 30 °C
Poziție de montare: Orice poziție
Grad de protecție IP: Ieșire arbore: IP54
Interval de temperatură de funcționare: -25...90°C
Nivel de zgomot: 73 dB la 1 m, fără sarcină
Informații suplimentare: Lubrifiat pe toată durata de viață
