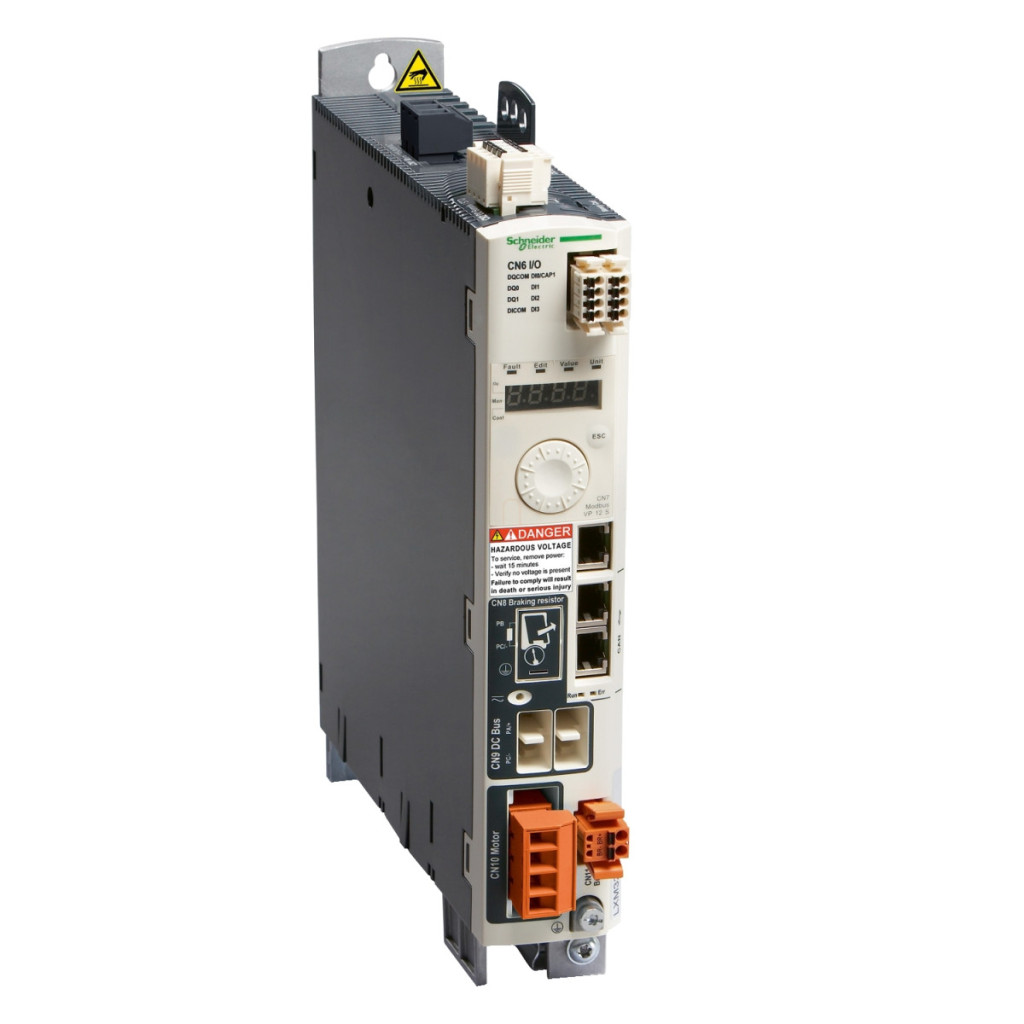

Schneider Electric Lexium 32 LXM32AD30N4 este un servomotor compact, de înaltă performanță, destinat utilizării în sisteme profesionale de automatizare industrială. Acest dispozitiv de 3 kW este alegerea perfectă pentru sarcini de mișcare de precizie, în care poziționarea exactă și funcționarea fiabilă sunt importante. Servomotorul Lexium 32 LXM32AD30N4 are o sursă de alimentare trifazată și poate fi utilizat într-un interval larg de tensiune de alimentare: 200-240 V (-15%...+10%) sau 380-480 V (-15%...+10%). Limitele tensiunii de alimentare sunt 170-264 V și, respectiv, 323-528 V, iar frecvența rețelei poate fi de 47,5-63 Hz, ceea ce oferă o mare flexibilitate în diferite medii electrice. Dispozitivul are un filtru EMC integrat care reduce interferențele electromagnetice. Curentul de ieșire continuu este de 10 A la o frecvență de comutare de 8 kHz, în timp ce curentul de vârf poate fi de până la 30 A timp de 5 secunde. Puterea continuă este de 2800 W la 208 V și 5600 W la 400 V și 480 V. Puterea nominală este de 2 kW la 208 V și 3 kW la 400 V și 480 V, cu o frecvență de comutare de 8 kHz. Lexium 32 oferă o gamă largă de opțiuni de comunicare: are interfețe CANmotion și CANopen integrate, care sunt accesibile prin conectori RJ45 (marcați CN4 sau CN5). Viteza de comunicare poate varia de la 50 kbps la 1 Mbps, în funcție de lungimea magistralei. Dispozitivul permite adresarea de la 1 la 127 și acceptă diverse servicii de comunicare, cum ar fi PDO, SDO, controlul poziției și vitezei. Funcțiile de siguranță încorporate sunt asigurate de sistemul STO (Safe Torque Off), care este clasificat SIL 3 conform EN/IEC 61508 și PL=e conform ISO 13849-1. Dispozitivul are un design de tip carte și protecție IP20, ceea ce îl face rezistent la praf și atingere. Temperatura sa de funcționare este între 0 și 50 °C, în conformitate cu UL, dar poate fi utilizat până la 60 °C în condiții adecvate, caz în care curentul de ieșire trebuie redus cu 2,2% pentru fiecare grad peste 50 °C. Servomotorul Lexium 32 LXM32AD30N4 are dimensiuni fizice compacte: are o lățime de 68 mm, o înălțime de 270 mm, o adâncime de 237 mm și cântărește doar 2,6 kg. Conform recomandărilor de instalare, dispozitivul trebuie montat vertical (±10%) și trebuie asigurată o răcire adecvată. Un ventilator este integrat în unitate. Conectorii de intrare și ieșire sunt blocuri terminale cu capacități diferite: CN8 este potrivit pentru cabluri de 3 mm² (AWG 12), în timp ce CN1 și CN10 sunt potrivite pentru cabluri de 5 mm² (AWG 10). Produsul este alegerea perfectă pentru utilizarea cu diverse servomotoare BMH (100 mm, 3 stive de motoare; 140 mm, 1 stivă de motoare) și BSH (100 mm, 3-4 stive de motoare; 140 mm, 1 stivă de motoare). Dispozitivul are marcajul CE și certificări UL, CSA și TÜV, care atestă conformitatea sa cu standardele înalte de calitate și siguranță.
Schneider Electric Lexium 32 - LXM32AD30N4 - 32 servomotor, 3000 W, 3f, 480 VAC, Modbus, CANopen/CANmotion date tehnice
Date generale
Familia de produse: Lexium 32
Denumirea scurtă a dispozitivului: LXM32A
Tipul produsului sau componentei: Servomotor de mișcare
Format motor: Carte
Date electrice
Număr de faze de rețea: trifazat
Tensiune nominală de alimentare: 200...240 V - 15...10 % și 380...480 V - 15...10 %
Limite tensiune de alimentare: 170…264 V și 323…528 V
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: integrat
Curent de ieșire continuu: 10 A la 8 kHz
Curent de vârf de ieșire (3 s): 30 A la 208 V timp de 5 secunde, 30 A la 480 V timp de 5 secunde
Putere continuă: 2800 W la 208 V, 5600 W la 400 V, 5600 W la 480 V
Putere nominală: 2 kW la 208 V 8 kHz, 3 kW la 400 V 8 kHz, 3 kW la 480 V 8 kHz
Comunicare
Interfață de comunicare: CANmotion (integrată), CANopen (integrată)
Tip conector: RJ45 (marcat CN4 sau CN5)
Metodă de acces: Slave
Viteză de transmisie: 1 Mbps la o lungime a magistralei de 4 m, 125 kbps la o lungime a magistralei de 500 m, 250 kbps la o lungime a magistralei de 250 m, 50 kbps la o lungime a magistralei de 1000 m, 500 kbps la o lungime a magistralei de 100 m
Opțiune de adresare: 1…127 (CANopen, CANmotion) SIL 3 conform EN/IEC 61508, PL = e conform ISO 13849-1
Caracteristici fizice
Lățime: 68 mm Înălțime: 270 mm Adâncime: 237 mm Greutate netă: 2,6 kg Clasa de protecție IP: IP20 conform EN/IEC 60529, IP20 conform EN/IEC 61800-5-1
Condiții de mediu
Temperatura ambiantă de funcționare: 0…50 °C (cu conformitate UL)
Temperatura ambiantă de depozitare: -25…70 °C
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3 Altitudine de funcționare: <= 1000 m fără restricții, > 1000...3000 m cu condiții Tip de răcire: Ventilator integrat
