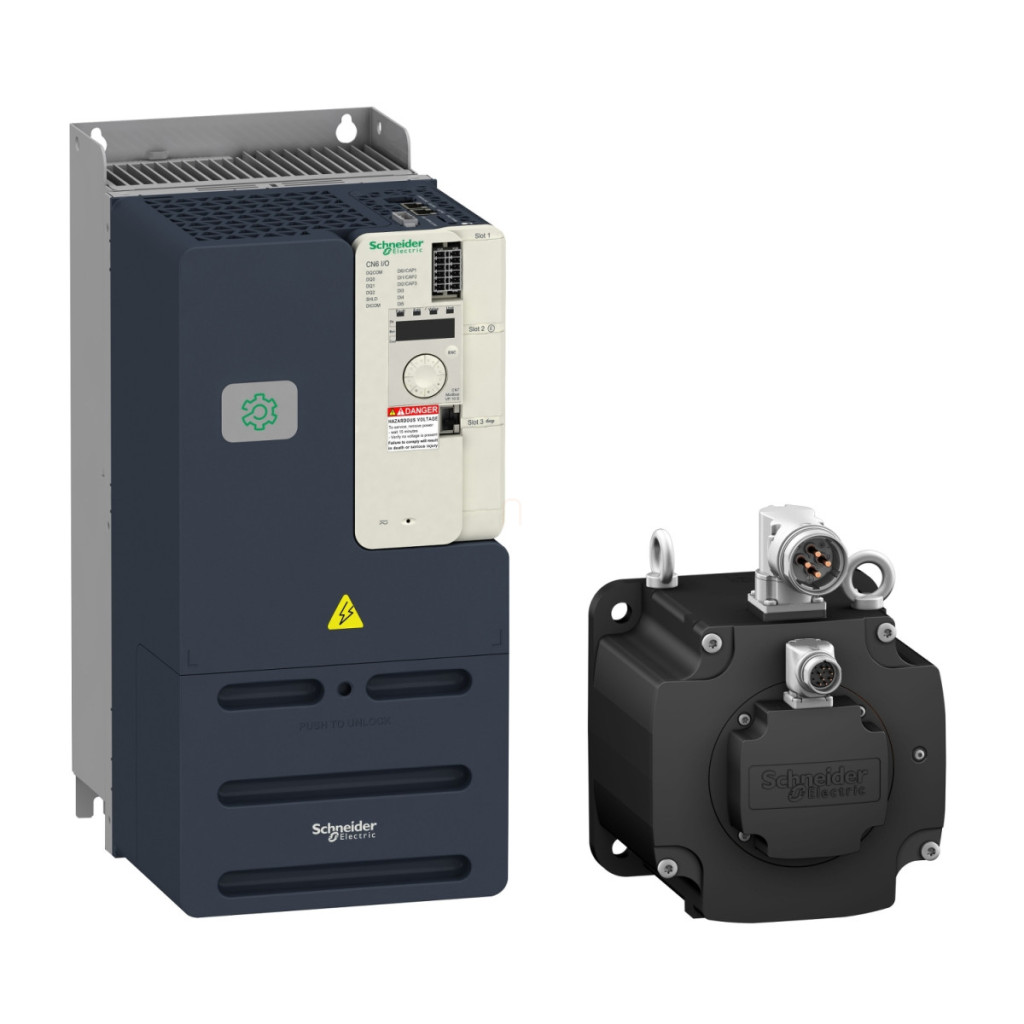

Servomotorul LXM32MC10N4 din gama de produse Lexium 32 de la Schneider Electric este o soluție de acționare extrem de puternică, cu o putere nominală de 11 kW, care poate fi conectată la rețele trifazate care funcționează în intervalul 380-480 V. Acest dispozitiv compact, în format carte, este alegerea ideală pentru sarcini de control precis al mișcării în automatizarea industrială. Servomotorul oferă un curent de ieșire continuu de 40 A la o frecvență de comutație de 4 kHz, furnizând în același timp un curent de vârf de până la 100 A pentru o perioadă scurtă de 5 secunde. Acționarea are o putere nominală de 11000 W atât la 400 V, cât și la 480 V. Acționarea are un filtru EMC încorporat, care asigură compatibilitatea electromagnetică cu alte sisteme. Dispozitivul aparține categoriei de supratensiune III și are un curent de scurgere maxim de 30 mA. Capacitățile sale de comunicare sunt extrem de versatile, convertizorul fiind compatibil cu o serie de protocoale industriale care pot fi extinse cu o placă de comunicare separată: Modbus TCP, CANopen, CANmotion, Ethernet/IP, EtherCAT, Profibus, Profinet. Dispozitivul include, de asemenea, I/O digital integrat și are 2 intrări discrete de tip captură (terminale CAP) și 3 ieșiri logice. Unitatea suportă, de asemenea, controlul ieșirii trenului de impulsuri (PTO) prin interfața RS422, până la o frecvență de 500 kHz și o distanță de 100 m. Servomotorul Lexium 32 are o funcție de siguranță încorporată: STO (Safe Torque Off), care se mândrește cu un nivel de integritate a siguranței SIL 3 conform standardului EN/IEC 61508. Dispozitivul oferă feedback cu privire la starea sa de funcționare prin intermediul unui LED roșu și a unui afișaj cu 7 segmente, care arată orice erori. Servomotorul are marcaj CE. Dispozitivul are o lățime de 180 mm, o înălțime de 385 mm și o adâncime de 240 mm, cu o greutate netă de 9,6 kg. Dispozitivul are un grad de protecție IP20 conform EN/IEC 60529. LXM32MC10N4 poate fi montat în poziție verticală (±10 grade) și are răcire cu ventilator încorporat. Intervalul său de temperatură de funcționare este de 0-50 °C conform standardului UL, iar temperatura de depozitare poate fi între -25 și +70 °C. Dispozitivul poate fi utilizat la altitudini de până la 1000 m deasupra nivelului mării, fără nicio reducere a performanței. Este compatibil cu servomotoarele din seria BMH, inclusiv versiunile cu 1-4 motoare de 190 mm. Conexiunea electrică se realizează printr-un terminal adecvat pentru 8 mm² / AWG 8 (CN8), cu un cuplu de strângere de 3,8 Nm. Dispozitivul îndeplinește cerințele EMC, clasa A, grupa 1, conform EN 55011, este conform cu EN/IEC 61800-3 și este certificat CSA.
Schneider Electric Lexium 32 - LXM32MC10N4 - Servomotor 32, 11000 W, 3f, 480 VAC, Modbus, control impuls, comunicație extensibilă date tehnice
Caracteristici principale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32M
Tipul produsului sau al componentei: Servomotor de mișcare
Format de acționare: Carte
Număr de faze de rețea: Trifazic
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Limite tensiune de alimentare: 323…528 V
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Filtru EMC: Integrat
Date de performanță
Curent de ieșire continuu: 40 A la 4 kHz
Curent de ieșire 3s vârf: 100 A la 480 V timp de 5 s
Putere continuă: 11000 W la 400 V, 11000 W la 480 V
Putere nominală: 11 kW la 400 V la 4 kHz, 11 kW la 480 V la 8 kHz
Curent de alimentare: 23,3 A la 140% la 480 V fără bobină de linie, 32 A la 54% la 480 V cu bobină de linie externă de 0,5 mH, 38,1 A la 70% la 480 V cu bobină de linie externă de 0,5 mH
Date suplimentare
Frecvență de comutare: 4 kHz Categorie de supratensiune: III Curent maxim de scurgere: 30 mA Tensiune de ieșire: <= tensiune de alimentare Izolație electrică: Între sursa de alimentare și control
Tip cablu: Cablu IEC simplu (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Bloc terminal, capacitate de prindere: 8 mm², AWG 8 (CN8)
Cuplu de strângere: CN8: 3,8 N·m
I/O și comunicare
Număr de intrări discrete: 2 intrări discrete de captură
Tip intrare discretă: Captură (terminale CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru funcția de captură
Logică intrare discretă: Pozitivă (complement STO_A, complement STO_B) În starea 0: < 5 V, 1 stare: > 15 V în conformitate cu EN/IEC 61131-2 tip 1 Timp de răspuns: <= 5 ms complement STO_A, complement STO_B Număr de ieșiri discrete: 3 Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Logică ieșire discretă: Pozitivă sau negativă (DO) conform EN/IEC 61131-2
Timp de revenire contact: <= 1 ms STO_A complement, complement STO_B
Curent de frânare: 50 mA
Timp de răspuns la ieșire: 250 µs (DO) pentru ieșiri discrete
Tip semnal de control: Ieșire tren de impulsuri (PTO) RS422 <500 kHz <100 m
Siguranță și protecție
Tip de protecție: Protecție la polaritate inversă: semnal de intrare
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Lățime: 180 mm
Înălțime: 385 mm
Adâncime: 240 mm
Caracteristici de mediu
Compatibilitate electromagnetică: EMC condusă, clasa A grupul 1 conform EN 55011
Standarde: EN/IEC 61800-3
Certificări ale produsului: CSA
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6
Rezistență la impact: 15 gn pentru 11 ms în conformitate cu EN/IEC 60028-2-27
Grad de poluare: 2 în conformitate cu EN/IEC 61800-5-1
Caracteristică de mediu: Clasa 3C1 în conformitate cu IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare, în conformitate cu IEC 60721-3-3
Temperatura aerului ambiant pentru funcționare: 0…50 °C, în conformitate cu UL
Temperatura aerului ambiant pentru depozitare: -25 până la 70 °C Tip de răcire: Ventilator încorporat Altitudine de funcționare: <= 1000 m fără reducerea puterii nominale
