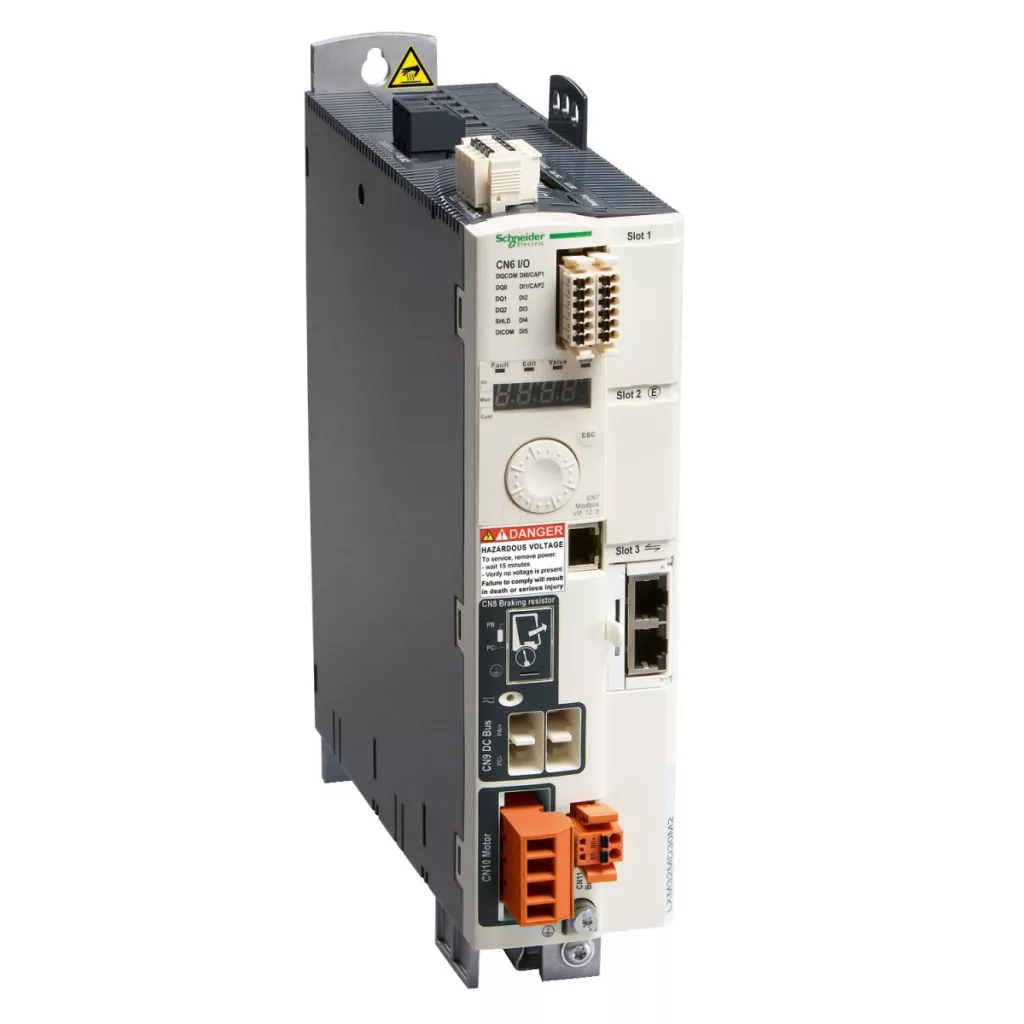

Schneider Electric Lexium 32 LXM32MD12N4 este un servomotor compact, de înaltă performanță, care asigură un control precis al mișcării pentru o varietate de aplicații industriale. Acest servomotor trifazic, în format carte, oferă o putere nominală de 0,9 kW într-un interval de tensiune de alimentare de 208-480 V, oferind o flexibilitate excepțională pentru utilizarea într-o varietate de medii industriale. Parametrii tehnici remarcabili ai servomotorului Lexium 32 LXM32MD12N4 includ un curent de ieșire continuu de 3 A la o frecvență de comutare de 8 kHz și un curent de vârf de 12 A timp de 5 secunde. Puterea sa de ieșire este de 800 W la 208 V și 1600 W la tensiuni de alimentare de 400 V și 480 V. Filtrul EMC încorporat oferă un avantaj suplimentar în ceea ce privește protecția împotriva interferențelor. Dispozitivul este conectat electric folosind blocuri terminale, iar ieșirile U/T1, V/T2, W/T3 și conexiunile CN1 și CN8 pot fi echipate cu cabluri AWG 10-12 de dimensiuni adecvate. Limitele tensiunii de alimentare sunt 170-264 V și 323-528 V, în timp ce frecvența rețelei poate fi în intervalul 47,5-63 Hz. Servomotorul Lexium 32 oferă opțiuni de control extrem de versatile. Are 2 intrări de captură, 2 intrări de siguranță și 4 intrări logice discrete, precum și 3 ieșiri discrete. În ceea ce privește semnalele de control, suportă feedback-ul encoderului servomotorului și diverse moduri de control al impulsurilor, cum ar fi impuls/direcție, A/B, CW/CCW. De remarcat în mod special este nivelul ridicat de siguranță al dispozitivului, care include funcția STO (oprire sigură a cuplului) integrată și, atunci când este completat cu cardul de siguranță eSM opțional, funcțiile de siguranță SS1, SS2, SLS și SOS. Nivelul de siguranță este conform cu cerințele SIL 3 (EN/IEC 61508) și PL e (ISO 13849-1). LXM32MD12N4 oferă, de asemenea, opțiuni de comunicare remarcabile: pe lângă I/O digital încorporat, poate fi extins cu diverse carduri de comunicare opționale care oferă interfețe Modbus TCP, CANopen, CANmotion, EtherNet/IP, EtherCAT, Profibus, Profinet și I/O analogice. Carcasa compactă măsoară 68 mm lățime, 270 mm înălțime și 237 mm adâncime și cântărește doar 1,9 kg. Servomotorul are un ventilator de răcire încorporat și are un grad de protecție IP20 conform EN/IEC 60529 și EN/IEC 61800-5-1. Dispozitivul are o temperatură de funcționare cuprinsă între 0 și 50 °C (conform UL), o temperatură de depozitare cuprinsă între -25 și 70 °C și poate fi utilizat fără reducerea performanței până la o altitudine de 1000 m deasupra nivelului mării și până la 3000 m deasupra nivelului mării în anumite condiții.
Schneider Electric Lexium 32 - Date tehnice LXM32MD12N4
Caracteristici generale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32M
Tipul produsului sau al componentei: Servomotor de mișcare
Format de acționare: Carte
Caracteristici electrice
Număr de faze de rețea: Trifazat
Tensiune nominală de alimentare: 200...240 V - 15...10%, 380...480 V - 15...10 %
Limite tensiune de alimentare: 170...264 V, 323...528 V
Frecvența de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Încorporat
Curent de ieșire continuu: 3 A la 8 kHz
Curent de vârf de ieșire 3s: 12 A la 208 V timp de 5 secunde, 12 A la 480 V timp de 5 secunde
Putere continuă: 800 W la 208 V, 1600 W la 400 V, 1600 W la 480 V
Putere nominală: 0,7 kW la 208 V la 8 kHz, 0,9 kW la 400 V la 8 kHz, 0,9 kW la 480 V la 8 kHz
Intrări și ieșiri
Număr de intrări discrete: 2 intrări discrete de captură, 2 intrări discrete de siguranță, 4 intrări discrete logice
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată, SS1 (oprire de siguranță 1) cu card de siguranță eSM separat, SS2 (oprire de siguranță 2) cu card de siguranță eSM separat, SLS (viteză limitată de siguranță) cu card de siguranță eSM separat, SOS (oprire de funcționare sigură) cu card de siguranță eSM separat
Nivel de siguranță: SIL 3 conform EN/IEC 61508, PL = e conform ISO 13849-1
Interfață de comunicare
Interfață de comunicare: Modbus TCP cu card de comunicare separat, CANopen cu card de comunicare separat, CANmotion cu card de comunicare separat, Ethernet/IP cu card de comunicare separat, EtherCAT cu card de comunicare separat, Profibus cu card de comunicare separat, Profinet cu card de comunicare separat, I/O analogic cu card de comunicare separat, I/O digital, integrat
Caracteristici fizice
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Poziție de funcționare: Verticală +/- 10 grade
Grad de protecție IP: IP20 conform EN/IEC 60529, IP20 conform EN/IEC 61800-5-1
Caracteristici de mediu
Temperatură ambiantă de funcționare: 0...50 °C conform UL
Temperatură ambiantă de depozitare: -25...70 °C
Tip de răcire: Ventilator încorporat
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...3000 m cu condiții
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
