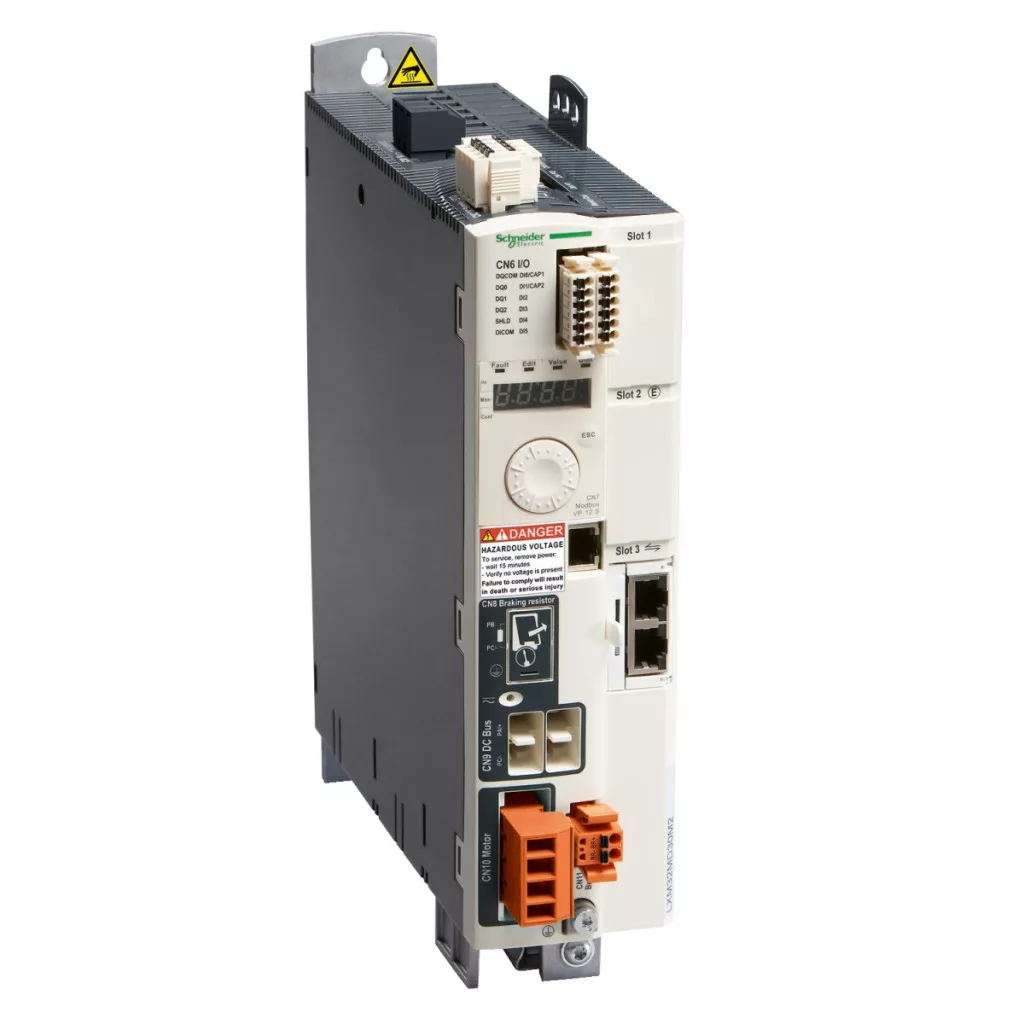

Schneider Electric Lexium 32 - Date tehnice LXM32MD72N4
Caracteristici generale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32M
Tipul produsului sau al componentei: Servomotor de mișcare
Format de acționare: Carte
Caracteristici electrice
Număr de faze de rețea: Trei faze
Tensiune nominală de alimentare [Us]: 200...240 V - 15...10%; 380...480 V - 15...10 %
Limite de tensiune de alimentare: 170...264 V; 323...528 V
Frecvența sursei de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Încorporat
Curent de ieșire continuu: 24 A la 8 kHz
Curent de vârf de ieșire 3s: 72 A la 208 V timp de 5 s; 72 A la 480 V timp de 5 s
Putere continuă: 6500 W la 208 V; 13000 W la 400 V; 13.000 W la 480 V
Putere nominală: 5 kW la 208 V 8 kHz; 7 kW la 400 V; 7 kW la 400 V 8 kHz
Consum de curent
Curent de alimentare:
21,1 A 34% la 208 V, cu bobină de linie externă de 1 mH
22,5 A 45% la 400 V cu bobină de linie externă de 1 mH
19,5 A la 55% la 480 V cu bobină de linie externă de 1 mH
21,9 A la 106% la 208 V fără bobină de linie
17,3 A la 126% la 400 V, fără bobină de linie
14,6 A 129% la 480 V, fără bobină de linie
Caracteristici suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC monoconduct (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Terminal, capacitate de prindere: 3 mm², AWG 12 (CN8)
Cuplu de strângere: CN8: 0,5 N·m
Intrări și ieșiri discrete
Număr de intrări discrete: 2 intrări discrete fixe
Tip intrare discretă: Fixă (conectori CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru captură
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Caracteristici de comunicare și siguranță
Interfață de comunicare:
Modbus TCP, cu placă de comunicare separată
CANopen, cu placă de comunicare separată
CANmotion, cu placă de comunicare separată
Ethernet/IP, cu placă de comunicare separată
EtherCAT, cu placă de comunicare separată
Profibus, cu placă de comunicare separată
Profinet, cu placă de comunicare separată
I/O analogic, cu placă de comunicație separată
I/O digital, integrat
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Caracteristici mecanice
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (140 mm, 2 stive de motoare)
Lățime: 108 mm
Înălțime: 270 mm
Adâncime: 237 mm
Caracteristici de mediu
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Caracteristici de mediu: Clasa 3C1 conform IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă în timpul funcționării: 0...50°C conform UL
Temperatura ambiantă în timpul depozitării: -25...70 °C. Tip de răcire: Ventilator încorporat. Altitudine de funcționare: <= 1000 m fără reducere a puterii.
