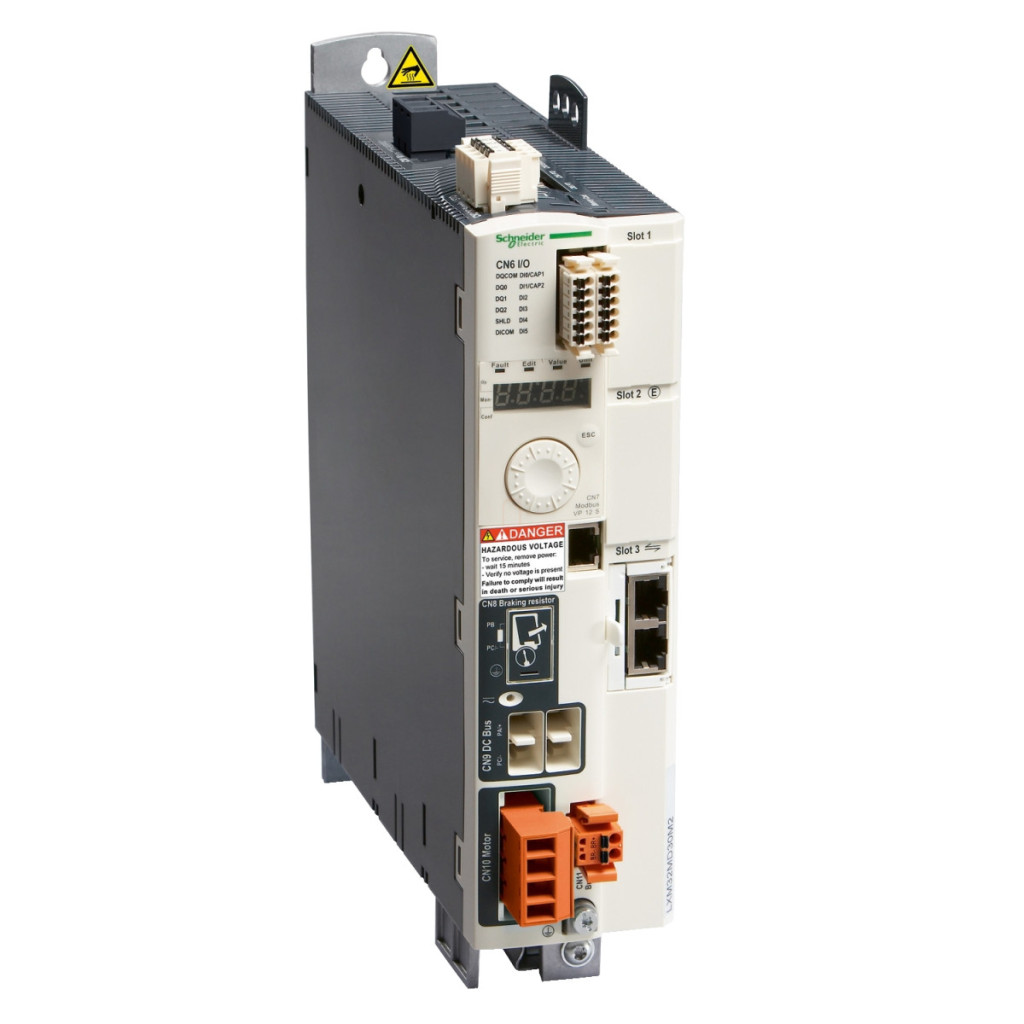

Servomotorul LXM32MU45M2 din seria Lexium 32 de la Schneider Electric oferă o soluție unică pentru aplicații de control precis al mișcării. Acest servomotor compact, monofazat, în format carte, funcționează într-un interval de tensiune de alimentare de 115-230 V și furnizează o putere de 0,15-0,3 kW servomotoarelor conectate. Servomotorul Lexium 32 are caracteristici tehnice excelente: furnizează un curent de ieșire continuu de 1,5 A la o frecvență de comutare de 8 kHz, în timp ce curentul său de vârf poate atinge 3 A la 115 V sau 4,5 A la 230 V timp de 5 secunde. Puterea continuă este de 200 W la 115 V și 500 W la 230 V. Puterea nominală este de 0,15 kW la 115 V și 0,3 kW la 230 V. LXM32MU45M2 are un filtru EMC încorporat, care reduce semnificativ interferențele electromagnetice și contribuie la asigurarea unei funcționări fără probleme. Intervalul de frecvență al rețelei electrice este de 47,5-63 Hz, permițând o utilizare flexibilă într-o varietate de medii industriale. Servomotorul oferă caracteristici de siguranță remarcabile, inclusiv o funcție STO (oprire sigură a cuplului) integrată, precum și funcții SS1 (oprire sigură 1), SS2 (oprire sigură 2), SLS (viteză limitată sigură) și SOS (oprire sigură în funcționare) care pot fi implementate cu carduri de expansiune. Dispozitivul are un nivel de siguranță SIL3 conform EN/IEC 61508 și oferă un nivel de protecție PL=e conform ISO 13849-1. Sunt disponibile diverse formate de semnal pentru controlul sistemului, cum ar fi semnale de impuls/direcție (P/D), A/B, CW/CCW la niveluri RS422, 5V sau 24V. Opțiunile de comunicare sunt, de asemenea, extinse: cu carduri de comunicare separate, suportă Modbus TCP, CANopen, CANmotion, Ethernet/IP, EtherCAT, Profibus, Profinet, precum și I/O analogice și digitale. LXM32MU45M2 are dimensiuni compacte (68 mm lățime, 270 mm înălțime, 237 mm adâncime) și răcire prin convecție naturală, ceea ce simplifică instalarea și punerea în funcțiune. Servomotorul are un grad de protecție IP20 și o rezistență mecanică ridicată: rezistență la vibrații de 1 g (în intervalul 13-150 Hz) și rezistență la șocuri de 15 g (11 ms). Intervalul de temperatură de funcționare este de 0-50 °C, iar intervalul de temperatură de depozitare este de -25-70 °C. În ceea ce privește umiditatea relativă, poate funcționa între 5-85% fără condens.
Schneider Electric Lexium 32 - Date tehnice LXM32MU45M2
Caracteristici principale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32M
Tipul produsului sau componentului: Servomotor de mișcare
Format de acționare: Carte
Număr de faze de rețea: Monofazat
Tensiune nominală de alimentare: 100...120 V - 15...10%, 200...240 V - 15...10 %
Limite tensiune de alimentare: 85...132 V, 170...264 V
Frecvența de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Încorporat
Caracteristici de performanță
Curent de ieșire continuu: 1,5 A la 8 kHz
Curent de ieșire vârf 3s: 3 A la 115 V timp de 5 secunde, 4,5 A la 230 V timp de 5 secunde
Putere continuă: 200 W la 115 V, 500 W la 230 V
Putere nominală: 0,15 kW la 115 V 8 kHz, 0,3 kW la 230 V 8 kHz
Curent de alimentare: 2,6 A la 85% la 115 V, cu bobină de linie externă de 5 mH, 3,4 A la 100% la 230 V, cu bobină de linie externă de 5 mH, 2,9 A la 173% la 115 V, fără bobină de linie, 2,9 A la 181% la 230 V, fără bobină de linie
Caracteristici suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între sursa de alimentare și control
Tip cablu: Cablu IEC cu un singur conductor (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică
Conexiune:Bloc terminal, capacitate de prindere: 3 mm², AWG 12 (CN8), Bloc terminal, capacitate de prindere: 5 mm², AWG 10 (CN1), Bloc terminal, capacitate de prindere: 5 mm², AWG 10 (CN10)
Cuplu de strângere: CN8: 0,5 N.m, CN1: 0,7 N.m, CN10: 0,7 N.m
Caracteristici I/O discrete
Număr de intrări discrete: 2 intrări discrete fixe, 2 intrări discrete de siguranță, 4 intrări discrete logice Număr de ieșiri discrete: 3 Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Funcții de siguranță
Funcție de siguranță: STO (oprire sigură a cuplului), integrată, SS1 (oprire sigură 1), cu card de siguranță eSM separat, SS2 (oprire sigură 2), cu card de siguranță eSM separat, SLS (viteză limitată sigură), cu card de siguranță eSM separat, SOS (oprire de funcționare sigură), cu card de siguranță eSM separat
Nivel de siguranță: SIL 3 conform EN/IEC 61508, PL = e conform ISO 13849-1
Interfață de comunicare
Modbus TCP, cu card de comunicare separat, CANopen, cu card de comunicație separat, CANmotion, cu card de comunicație separat, Ethernet/IP, cu card de comunicație separat, EtherCAT, cu card de comunicație separat, Profibus, cu card de comunicație separat, Profinet, cu card de comunicație separat, I/O analogic, cu card de comunicație separat, I/O digital, integrat
Caracteristici fizice
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Greutate netă: 1,7 kg
Caracteristici de mediu
Grad de protecție IP: IP20 conform EN/IEC 60529, IP20 conform EN/IEC 61800-5-1
Temperatura ambiantă de funcționare: 0...50 °C conform UL
Temperatură ambiantă de depozitare: -25...70 °C
Tip de răcire: Convecție naturală
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...3000 m cu condiții
Certificări: CSA, UL, TÜV, CE
