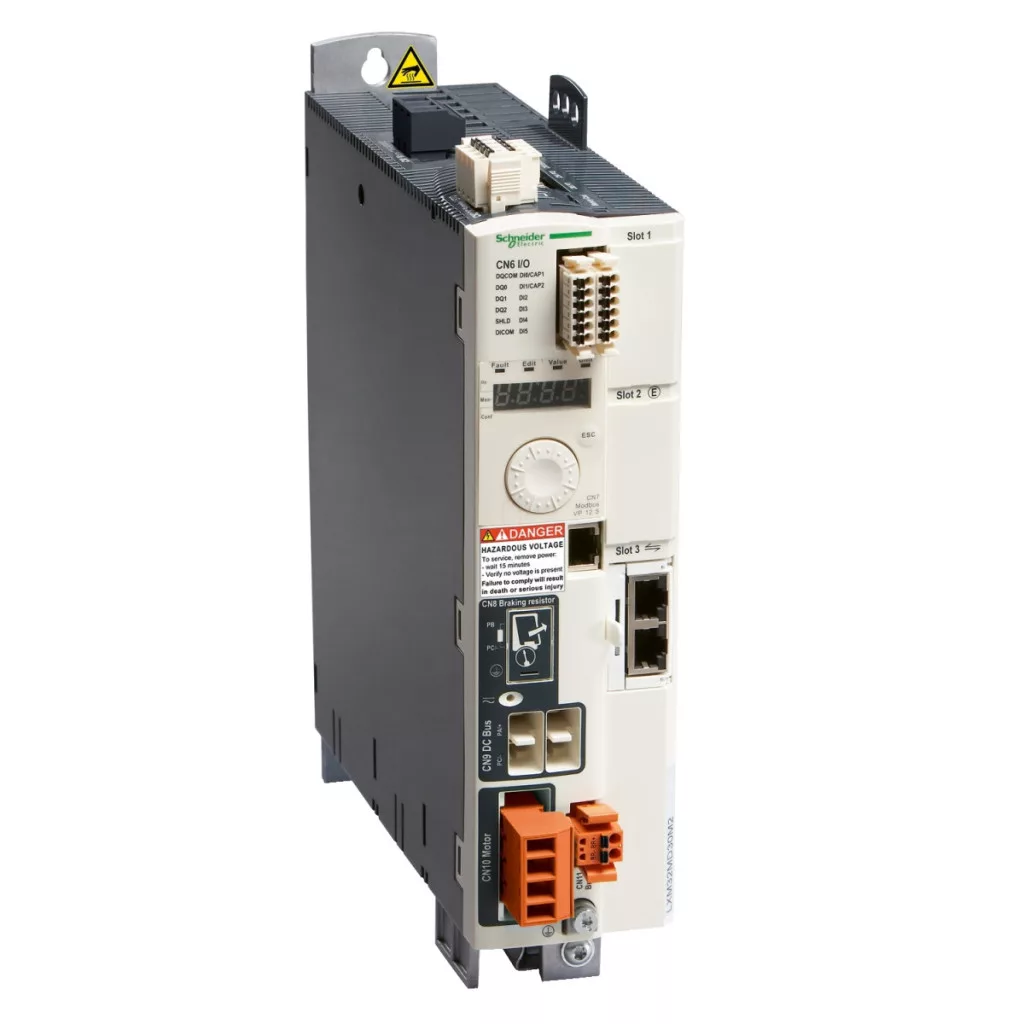

Servomotorul LXM32MU60N4 din familia Lexium 32 de la Schneider Electric este o soluție de automatizare profesională de înaltă calitate, care oferă o versatilitate excepțională în mediile industriale. Acest dispozitiv trifazic, care funcționează în intervalul de tensiune de alimentare de 208-480 V, este alegerea ideală pentru sistemele în care poziționarea precisă și performanța fiabilă sunt cerințe esențiale. Servomotorul are o putere nominală de 0,4 kW, ceea ce îl face perfect potrivit pentru sarcini de automatizare de dimensiuni mici și medii. Dispozitivul are o serie de parametri tehnici remarcabili: curent de ieșire continuu de 1,5 A la o frecvență de comutare de 8 kHz și curent de vârf de 6 A timp de 5 secunde, permițând implementarea eficientă a mișcărilor dinamice. Puterea nominală continuă este de 400 W la 208 V și 800 W la 400 V și 480 V, asigurând funcționarea optimă a servomotorului în diferite medii de tensiune de alimentare. Dispozitivul, cu filtru EMC încorporat, oferă flexibilitate maximă pentru a minimiza interferențele electrice. Datorită designului său în formă de carte, Lexium 32 LXM32MU60N4 are dimensiuni compacte (68 mm lățime, 270 mm înălțime, 237 mm adâncime), ceea ce îl face ușor de integrat chiar și în spații înguste. Dispozitivul răcit natural prin convecție poate fi utilizat la temperaturi ambientale cuprinse între 0 și 50 °C și asigură o disipare optimă a căldurii datorită poziției sale verticale (±10°) de montare. Clasa de protecție IP20 oferă o protecție adecvată în medii industriale. LXM32MU60N4 dispune, de asemenea, de o serie de funcții moderne de siguranță, inclusiv o funcție STO (oprire sigură a cuplului) integrată și opțiuni suplimentare de siguranță cu o cartelă de siguranță eSM separată, cum ar fi SS1, SS2, SLS și SOS. Aceste caracteristici garantează siguranța SIL 3 în conformitate cu standardul EN/IEC 61508. Dispozitivul este, de asemenea, extrem de flexibil în ceea ce privește opțiunile de comunicare: este dotat standard cu I/O digital, dar poate fi extins cu carduri de comunicare separate pentru interfețele Modbus TCP, CANopen, CANmotion, EtherNet/IP, EtherCAT, Profibus și Profinet. Servomotorul este compatibil cu diverse servomotoare BMH și BSH, oferind o gamă largă de motoare pentru diferite aplicații. În ceea ce privește semnalele de control, servomotorul utilizează feedback-ul encoderului și acceptă o serie de opțiuni de control al impulsurilor, inclusiv semnale Pulse/Direction (P/D), A/B, CW/CCW la niveluri de 5V, 24V și RS422, cu frecvențe maxime și lungimi de cablu diferite. Intrările și ieșirile discrete (2 capturi, 2 siguranțe, 4 intrări logice și 3 ieșiri) extind și mai mult opțiunile de control, sporind adaptabilitatea sistemului la o varietate de sarcini de automatizare.
Schneider Electric Lexium 32 - Date tehnice LXM32MU60N4
Caracteristici cheie
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32M
Tipul produsului: Servomotor de mișcare
Format motor: Carte
Număr de faze de alimentare: Trifazat
Tensiune nominală de alimentare: 200...240 V - 15...10%, 380...480 V - 15...10 %
Limite tensiune de alimentare: 170...264 V, 323...528 V
Frecvența de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Valori de putere și curent
Filtru EMC: Integrat
Curent de ieșire continuu: 1,5 A la 8 kHz
Curent de vârf de ieșire (3s): 6 A la 208 V timp de 5 s, 6 A la 480 V timp de 5 s
Putere continuă: 400 W la 208 V, 800 W la 400 V, 800 W la 480 V
Putere nominală: 0,35 kW la 208 V 8 kHz, 0,4 kW la 400 V 8 kHz, 0,4 kW la 480 V 8 kHz
Curent de alimentare: 1,7 A la 97% la 208 V cu bobină de linie externă de 2 mH, 1,8 A la 108% la 400 V cu bobină de linie externă de 2 mH, 1,6 A la 116% la 480 V cu bobină de linie externă de 2 mH, 1,8 A la 132% la 208 V, fără bobină de linie, 1,4 A la 191% la 400 V, fără bobină de linie, 1,2 A la 201% la 480 V, fără bobină de linie
Date suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC monoconduct (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Terminal, capacitate de prindere: 3 mm², AWG 12 (CN8), Terminal, capacitate de prindere: 5 mm², AWG 10 (CN1), Terminal, capacitate de prindere: 5 mm², AWG 10 (CN10)
Cuplu de strângere: CN8: 0,5 N·m, CN1: 0,7 N·m, CN10: 0,7 N·m
Intrări și ieșiri
Număr de intrări discrete: 2 intrări discrete de captură, 2 intrări discrete de siguranță, 4 intrări discrete logice
Tipuri de intrări discrete: Captură (terminale CAP), Logică (terminale DI), Siguranță (supliment terminale STO_A, STO_B)
Tensiune intrare discretă: 24 V CC pentru captură, 24 V CC pentru logică, 24 V CC pentru siguranță
Număr de ieșiri discrete: 3
Tipuri de ieșiri discrete: Ieșire(i) logică(e) (DO) 24 V CC
Funcții de siguranță și comunicare
Funcții de siguranță: STO (oprire cuplu de siguranță), integrată, SS1 (oprire de siguranță 1), cu card de siguranță eSM separat, SS2 (oprire de siguranță 2), cu card de siguranță eSM separat, SLS (viteză limitată sigură), cu card de siguranță eSM separat, SOS (oprire de funcționare sigură), cu card de siguranță eSM separat
Nivel de siguranță: SIL 3 conform EN/IEC 61508, PL = e conform ISO 13849-1
Interfață de comunicare: Modbus TCP, cu card de comunicare separat, CANopen, cu card de comunicare separat, CANmotion, cu card de comunicare separat, Ethernet/IP, cu card de comunicare separat, EtherCAT, cu card de comunicare separat, Profibus, cu card de comunicare separat, Profinet, cu card de comunicare separat, I/O analogic, cu card de comunicare separat, I/O digital, integrat
Caracteristici mecanice și condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (70 mm, 1 stivă de motoare), servomotor BSH (55 mm, 3 stive de motoare), servomotor BSH (55 mm, 1 stivă de motoare), servomotor BSH (55 mm, 2 stive de motoare)
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Greutate netă: 1,8 kg
Grad de protecție IP: IP20 conform EN/IEC 60529, IP20 conform EN/IEC 61800-5-1
Tip de răcire: Convecție naturală
Altitudine de funcționare: <= 1000 m fără reducere a puterii, > 1000...3000 m cu condiții
Temperatura ambiantă de funcționare: 0...50 °C conform UL
