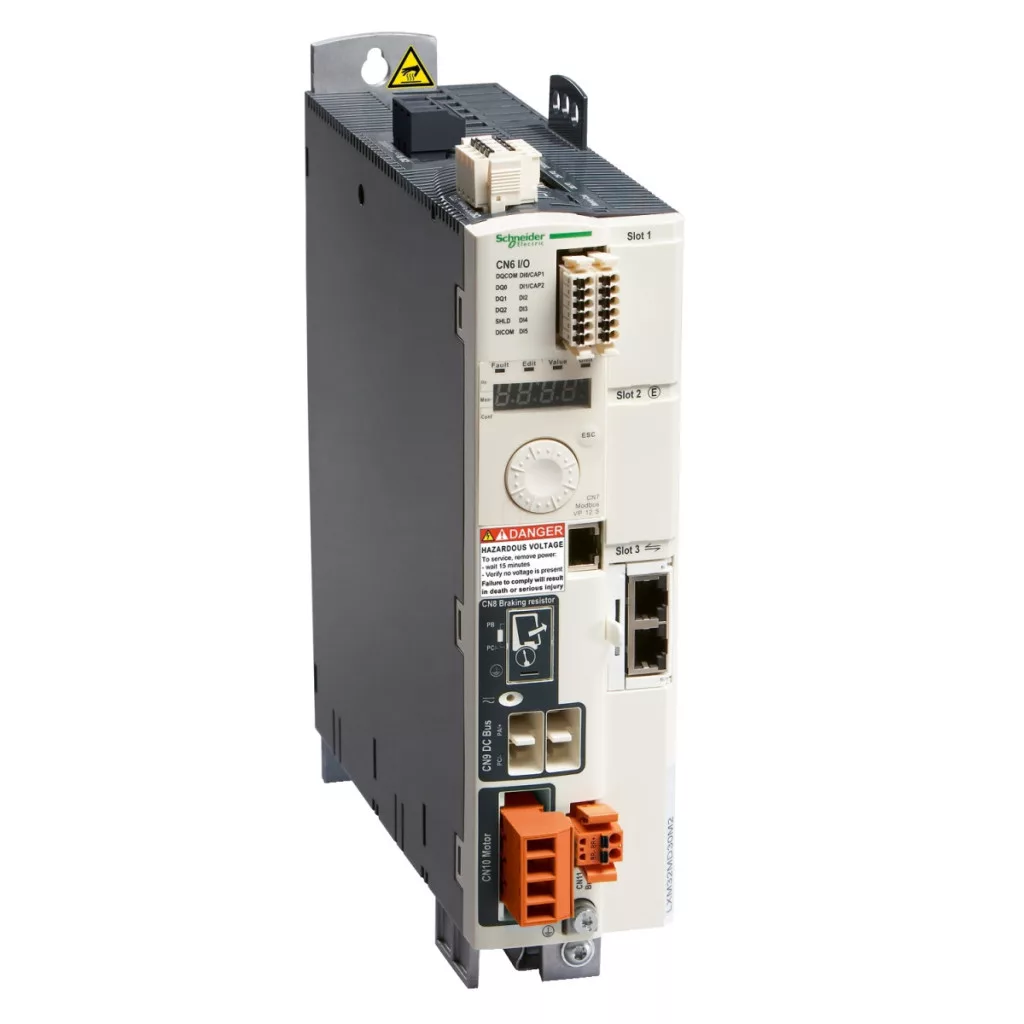

Schneider Electric Lexium 32 - Date tehnice LXM32SD12N4
Caracteristici generale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32S
Tipul produsului sau componentului: Servomotor de mișcare
Format de acționare: Carte
Număr de faze de alimentare: Trifazat
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 200...240 V - 15...10 %
380...480 V - 15...10 %
Limite tensiune de alimentare: 170…264 V
323…528 V
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Integrat
Curent de ieșire continuu: 3 A la 8 kHz
Curent de ieșire 3s vârf: 12 A la 208 V timp de 5 secunde
12 A la 480 V timp de 5 secunde
Putere continuă: 800 W la 208 V
1600 W la 400 V
1600 W la 480 V
Putere nominală: 0,7 kW la 208 V 8 kHz
0,9 kW la 400 V 8 kHz
0,9 kW la 480 V 8 kHz
Curent de linie: 3,1 A la 79% la 208 V cu bobină de linie externă de 2 mH
3,4 A 90 % la 400 V cu bobină de linie externă de 2 mH
2,9 A 98 % la 480 V cu bobină de linie externă de 2 mH
3,6 A 136 % la 208 V, fără bobină de linie
2,9 A 177 % la 400 V, fără bobină de linie
2,4 A 182 % la 480 V, fără bobină de linie
Informații suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC monoconduct (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică:Terminal, capacitate de prindere: 3 mm², AWG 12 (CN8)
Cuplu de strângere: CN8: 0,5 N.m
Intrări și ieșiri discrete
Număr de intrări discrete: 2 intrări discrete de captură
Tip intrare discretă: Captură (terminale CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru captură
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Comunicare
Interfață de comunicare: SERCOS III, integrată
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (70 mm, 1 stivă de motoare)
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Caracteristici de mediu
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de contaminare: 2 conform EN/IEC 61800-5-1
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă de funcționare: 0…50 °C conform UL
Temperatura ambiantă de depozitare: -25…70 °C. Tip de răcire: Ventilator încorporat. Altitudine de funcționare: <= 1000 m fără reducerea performanței.
