Servomotorul Schneider Electric Lexium seria 32 LXM32SD18M2 este o soluție de automatizare industrială fiabilă și de înaltă calitate, care oferă performanțe optime pentru aplicații de poziționare precisă și control al mișcării. Acest servomotor compact, în format carte, oferă opțiuni flexibile de instalare, asigurând în același timp performanțe excepționale. Modelul Lexium 32 LXM32SD18M2 are o sursă de alimentare monofazată și funcționează în intervalul 115V-230V. Tensiunea nominală de alimentare poate fi de 100-120 V (-15%...+10%) sau 200-240 V (-15%...+10%), oferind o gamă largă de funcționare pentru diverse medii industriale. Limitele tensiunii de alimentare variază între 85-132 V și 170-264 V, în timp ce frecvența rețelei este acceptabilă în intervalul 47,5-63 Hz, ceea ce înseamnă o valoare nominală de 50/60 Hz cu o toleranță de ±5%. Filtrul EMC integrat în produs asigură o compatibilitate electromagnetică adecvată, reducând zgomotul electric din mediu. Caracteristicile de ieșire ale servomotorului sunt remarcabile: acesta oferă un curent de ieșire continuu de 6 A la o frecvență de comutație de 8 kHz. Curentul de vârf este de 10 A la 115 V (timp de 5 secunde) și de 18 A la 230 V (tot timp de 5 secunde), ceea ce îl face ideal pentru aplicații cu mișcare rapidă. Servomotorul poate furniza o putere continuă de 800 W la 115 V și 1600 W la 230 V. Puterea nominală este de 0,5 kW la 115 V și 1 kW la 230 V (ambele la o frecvență de comutație de 8 kHz). Consumul de energie electrică variază în funcție de bobina de șoc externă utilizată: cu o bobină de șoc externă de 2 mH, acesta este de 9,9 A (74%) la 115 V 10,6 A (93%) la 230 V, în timp ce fără bobină de șoc este de 8,5 A (147%) la 115 V și 8,4 A (148%) la 230 V. Această flexibilitate oferă alegerea optimă pentru diferite scenarii de instalare. Servomotorul Lexium 32 LXM32SD18M2 are, de asemenea, funcții de siguranță încorporate, cum ar fi STO (Safe Torque Off), care asigură un nivel de siguranță SIL 3 în conformitate cu EN/IEC 61508. Opțiunile de comunicare includ o interfață SERCOS III încorporată, care permite schimbul rapid și fiabil de date între sistemul de control și servomotor. Starea dispozitivului este indicată de un LED roșu, iar mesajele de eroare sunt afișate pe un afișaj cu 7 segmente, ceea ce facilitează diagnosticarea și depanarea. Datorită dimensiunilor sale compacte (68 mm lățime, 270 mm înălțime, 237 mm adâncime), servomotorul poate fi instalat cu ușurință în spații înguste, iar greutatea sa de 1,9 kg facilitează manipularea și instalarea. LXM32SD18M2 are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură ambiantă de 0-50 °C. Produsul are un ventilator încorporat pentru răcire eficientă și poate fi utilizat la altitudini de până la 1000 m deasupra nivelului mării, fără pierderi de performanță. Servomotorul poate rezista la vibrații de 1 g (în intervalul de frecvență 13-150 Hz) și șocuri de 15 g (cu o durată de 11 ms). Servomotorul Lexium 32 LXM32SD18M2 este compatibil cu servomotoarele BMH (70 mm, 1 motor), ceea ce mărește și mai mult gama sa de aplicații. În timpul instalării, trebuie luate în considerare specificațiile corespunzătoare de răcire și montare, cum ar fi montarea în poziție verticală (toleranță ±10°) și asigurarea unui spațiu liber de minimum 200 mm sub dispozitiv pentru cablurile asociate. Gradul de poluare este 2 conform EN/IEC 61800-5-1, caracteristicile de mediu sunt conforme cu IEC 60721-3-3 clasa 3C1, iar umiditatea relativă poate fi între 5-85% conform clasei 3K3, fără condens.

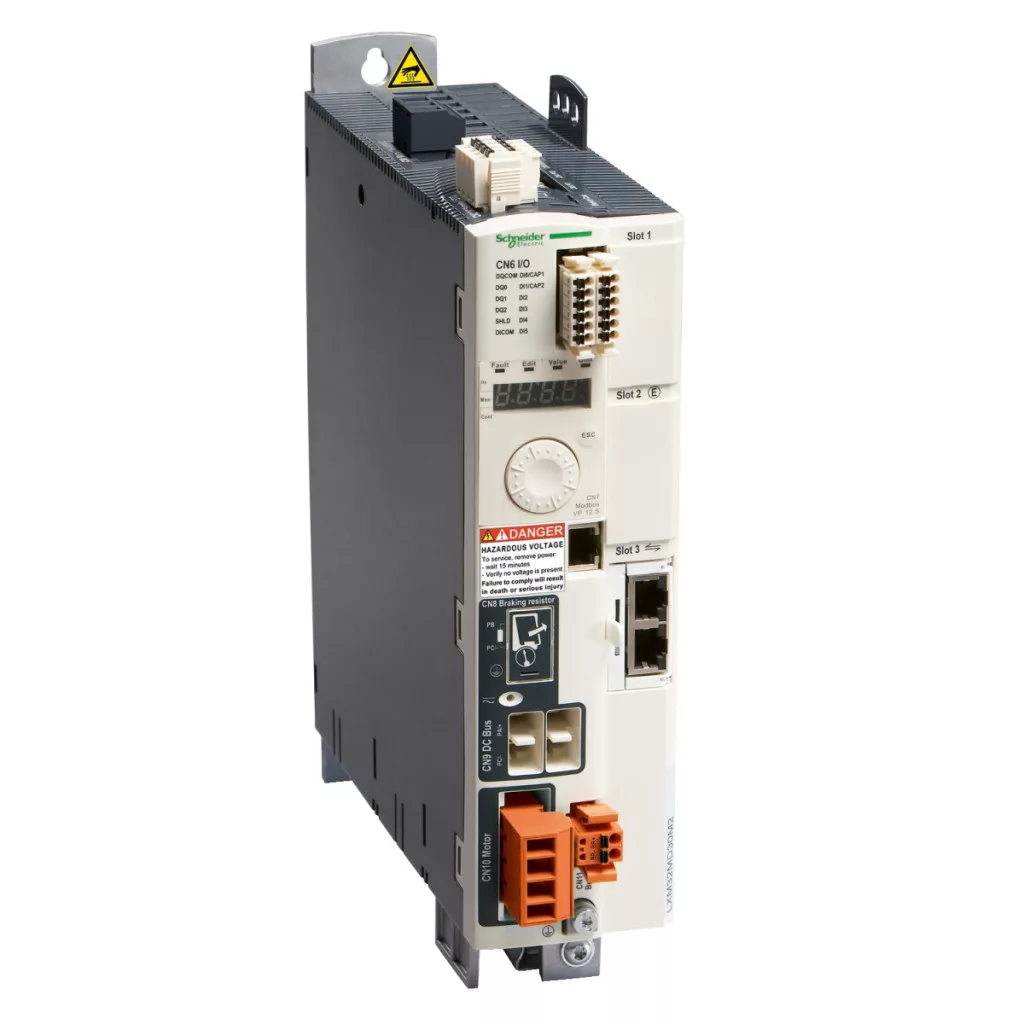

Schneider Electric Lexium 32 - LXM32SD18M2 - servomotor 32, 1000 W, 1f, 230 VAC, Modbus, sercos III date tehnice
Caracteristici generale
Familia de produse: Lexium 32
Denumire scurtă a produsului: LXM32S
Tipul produsului: Servomotor de mișcare
Format: Carte
Număr de faze de rețea: Monofazat
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 100...120 V - 15...10 %
200...240 V - 15...10 %
Limite tensiune de alimentare: 85…132 V
170…264 V
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Încorporat
Curent de ieșire continuu: 6 A la 8 kHz
Curent de vârf de ieșire (3s): 10 A la 115 V timp de 5 s
18 A la 230 V timp de 5 s
Putere continuă: 800 W la 115 V
1600 W la 230 V
Putere nominală: 0,5 kW la 115 V la 8 kHz
1 kW la 230 V la 8 kHz
Curent de alimentare:
9,9 A la 74% la 115 V cu bobină de șoc externă de 2 mH
10,6 A la 93 % la 230 V cu bobină de șoc externă de 2 mH
8,5 A la 147 % la 115 V fără bobină de șoc
8,4 A la 148 % la 230 V, fără bobină de șoc
Caracteristici suplimentare
Frecvență de comutație: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC cu un singur fir (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Bloc terminal, capacitate de prindere: 3 mm², AWG 12 (PA/+, PBI, PBe)
Cuplu de strângere: PA/+, PBI, PBe: 0,5 N.m
Intrări și ieșiri discrete
Număr de intrări discrete: 2 intrări discrete de captare
Tip de intrare discretă: Captare (terminale CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru captură
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Funcții de siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Comunicare
Interfață de comunicare: SERCOS III, integrată
Caracteristici fizice
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Greutate netă: 1,9 kg
Caracteristici de mediu
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Caracteristici de mediu: Clasa 3C1 conform IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă de funcționare: 0…50 °C conform UL
Temperatura ambiantă de depozitare: -25 până la 70 °C. Tip de răcire: Ventilator încorporat. Altitudine de funcționare: <= 1000 m fără reducerea performanței.
