Servomotorul Schneider Electric Lexium seria 32 LXM32SD18N4 este un dispozitiv profesional de control al mișcării de înaltă calitate, ideal pentru sarcini de poziționare de precizie în medii de automatizare industrială. Acest servomotor compact, în format carte, oferă performanțe ridicate într-un spațiu redus, fiind alegerea perfectă pentru liniile de producție moderne și sistemele automatizate. Servomotorul funcționează cu o sursă de alimentare trifazată, cu o tensiune nominală cuprinsă între 208 V și 480 V. Dispozitivul se adaptează flexibil la diferite medii industriale, deoarece gama sa de tensiune de alimentare se extinde de la 170 V la 264 V și de la 323 V la 528 V. Servomotorul cu filtru EMC integrat oferă un curent de ieșire continuu de 6 A la o frecvență de comutație de 8 kHz, în timp ce poate furniza un curent de ieșire de până la 18 A pentru 5 secunde de sarcină maximă atât la 208 V, cât și la 480 V. Servomotorul are o putere nominală continuă de 1700 W la 208 V și 3300 W la 400 V și 480 V. Puterea sa nominală este de 1,2 kW la 208 V și 1,8 kW la tensiuni de alimentare de 400 V și 480 V, cu o frecvență de comutație de 8 kHz. O caracteristică specială a servomotorului Schneider Electric Lexium 32 LXM32SD18N4 este funcția de siguranță încorporată - STO (Safe Torque Off), care respectă nivelul de siguranță SIL 3 conform standardului EN/IEC 61508. În ceea ce privește comunicarea, servomotorul are o interfață SERCOS III integrată, care asigură un transfer de date rapid și fiabil. Un LED roșu indică starea, indicând tensiunea servomotorului, în timp ce un afișaj cu 7 segmente este utilizat pentru a afișa erorile. Dispozitivul are marcaj CE și este compatibil cu servomotoarele de tip BMH (100 mm, 1 motor). Servomotorul are o lățime de 68 mm, o înălțime de 270 mm și o adâncime de 237 mm, cu o greutate netă de 2,1 kg. Este montat mecanic în poziție verticală, cu o toleranță de ±10 grade. Servomotorul Lexium 32 LXM32SD18N4 are protecție IP20 conform EN/IEC 60529, fiind astfel adecvat pentru instalarea în medii industriale protejate. Rezistența sa la vibrații este de 1 gn (f=13...150 Hz) în conformitate cu EN/IEC 60068-2-6, iar rezistența la șocuri este de 15 gn pentru 11 ms în conformitate cu EN/IEC 60028-2-27. Dispozitivul este conform cu gradul de poluare 2 conform EN/IEC 61800-5-1, iar caracteristicile sale de mediu sunt conforme cu clasa 3C1 conform IEC 60721-3-3. În ceea ce privește umiditatea relativă, este clasificat în clasa 3K3 (5-85% fără condens), cu un interval de temperatură de funcționare de 0-50 °C și un interval de temperatură de depozitare de -25 până la +70 °C. Un ventilator integrat asigură răcirea servomotorului, iar altitudinea de funcționare poate fi de până la 1000 de metri fără nicio reducere a performanței.

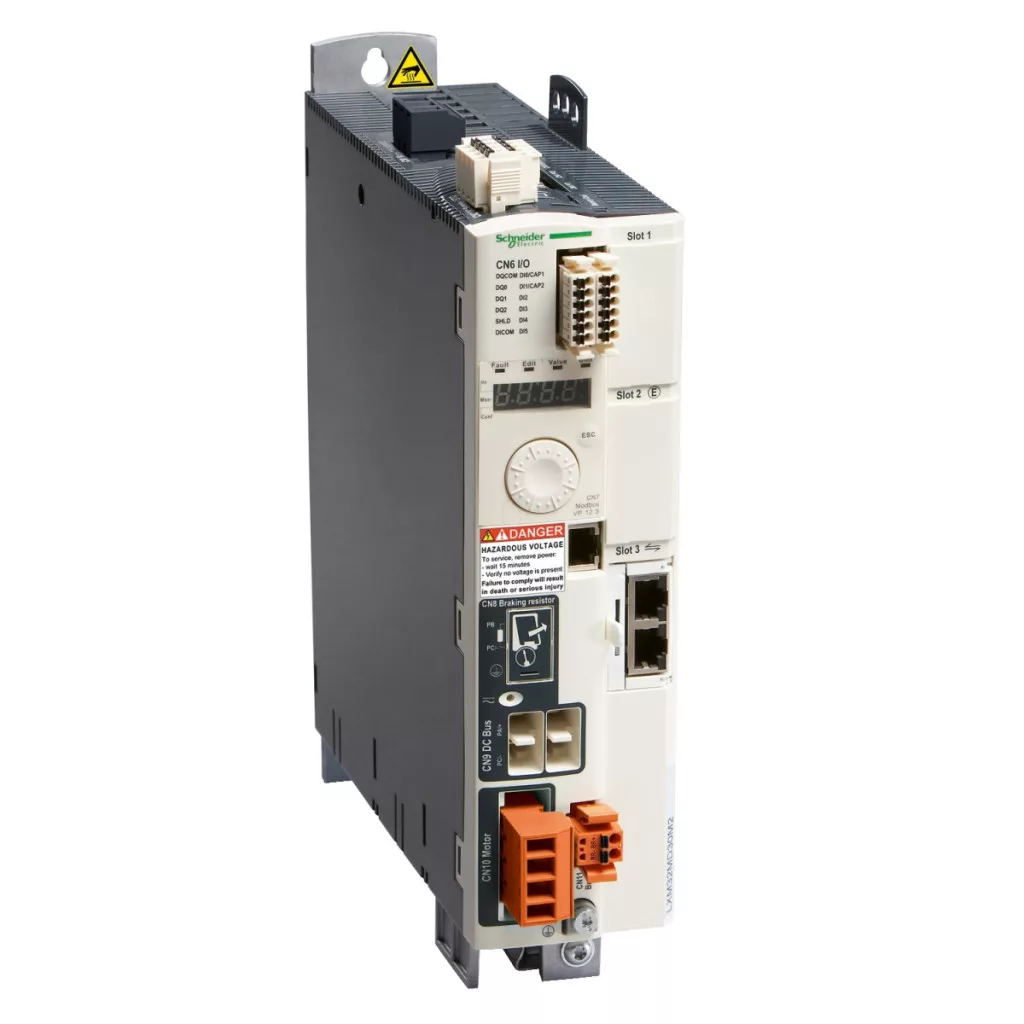

Schneider Electric Lexium 32 - LXM32SD18N4 -32 servomotor, 1800 W, 3f, 480 VAC, Modbus, sercos III date tehnice
Caracteristici principale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32S
Tipul produsului sau componentului: Servomotor de mișcare
Format motor: Carte
Număr de faze de alimentare: Trifazat
Tensiune nominală de alimentare: 200...240 V - 15...10%
380...480 V - 15...10%
Limite tensiune de alimentare: 170...264 V
323...528 V
Frecvența de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Integrat
Curent de ieșire continuu: 6 A la 8 kHz
Curent de vârf de ieșire 3s: 18 A la 208 V timp de 5 secunde
18 A la 480 V timp de 5 secunde
Putere continuă: 1700 W la 208 V
3300 W la 400 V
3300 W la 480 V
Putere nominală: 1,2 kW la 208 V 8 kHz
1,8 kW la 400 V 8 kHz
1,8 kW la 480 V 8 kHz
Curent de linie: 6 A la 78% la 208 V cu bobină de linie externă de 1 mH
6,9 A 90% la 400 V cu bobină de linie externă de 1 mH
6 A 98% la 480 V cu bobină de linie externă de 1 mH
6,2 A 140% la 208 V, fără bobină de linie
5,2 A la 161 % la 400 V, fără bobină de linie
4,5 A la 165 % la 480 V, fără bobină de linie
Date suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC monoconduct (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Bloc terminal, capacitate: 3 mm², AWG 12 (CN8)
Cuplu de strângere:CN8: 0,5 N.m
Funcții
Număr de intrări discrete: 2 intrări discrete senzor
Tip intrare discretă: Senzor (terminale CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru detectare
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Interfață de comunicare: SERCOS III, integrată
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (100 mm, 1 stivă de motoare)
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Caracteristici de mediu
Compatibilitate electromagnetică: EMC condusă conform EN 55011 Clasa A Grupul 1
Standarde: EN/IEC 61800-3
Certificări de produs: CSA
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Caracteristici de mediu: Clasa 3C1 conform IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă de funcționare: 0...50 °C conform UL
Temperatura ambiantă de depozitare: -25...70 °C Tip de răcire: Ventilator integrat Altitudine de funcționare: <= 1000 m fără reducerea puterii nominale
