Servomotorul Schneider Electric Lexium 32 seria LXM32SD30M2 este alegerea ideală pentru sistemele de automatizare și control de precizie în aplicații industriale și de înaltă precizie. Acest servomotor monofazat compact, în format carte, oferă performanțe remarcabile într-un spațiu redus. Servomotorul Lexium 32 LXM32SD30M2 poate fi utilizat cu o tensiune de alimentare între 100-120 V și 200-240 V, permițând o instalare flexibilă în diverse medii industriale. Dispozitivul are o putere nominală de 0,8 kW la 115 V și 1,6 kW la 230 V. Curentul de ieșire continuu este de 10 A la o frecvență de comutare de 8 kHz, în timp ce curentul de vârf poate atinge 15 A timp de 5 secunde la 115 V și până la 30 A la 230 V. Această performanță este deosebit de avantajoasă în aplicații care necesită mișcări dinamice rapide și poziționare precisă. Unitatea oferă o serie de caracteristici avansate, cum ar fi un filtru EMC încorporat care reduce emisiile de interferențe electromagnetice, în conformitate cu standardul EN 55011 Clasa A Grupa 1. Siguranța este un aspect esențial – LXM32SD30M2 are o funcție de siguranță STO (Safe Torque Off) încorporată, care asigură un nivel de siguranță SIL 3 în conformitate cu EN/IEC 61508. Opțiunile de comunicare includ interfața SERCOS III, care permite conectivitate de rețea în timp real, de mare viteză, pentru sisteme complexe de automatizare. Indicarea stării este asigurată de un LED roșu și un afișaj cu 7 segmente, care permite, de asemenea, afișarea codurilor de eroare. Servomotorul Lexium 32 are dimensiuni compacte: 68 mm lățime, 270 mm înălțime, 237 mm adâncime și o greutate de numai 2,1 kg. Gradul de protecție IP20 oferă protecție de bază, iar dispozitivul este proiectat pentru funcționare la temperaturi ambientale cuprinse între 0 și 50 °C. Răcirea este asigurată de un ventilator încorporat, care asigură o disipare eficientă a căldurii chiar și în timpul utilizării intensive. Servomotorul poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării fără nicio reducere a performanței, oferind o gamă largă de opțiuni de instalare. Din punct de vedere tehnic, este important de menționat că Lexium LXM32SD30M2 are două canale de intrare discrete, trei ieșiri logice și o interfață de comunicare de 24 V c.c. Izolarea electrică este asigurată între sursa de alimentare și control. Pentru conectarea dispozitivului sunt disponibile conectori cu o capacitate de 3 mm², care sunt conformi cu standardul AWG 12. În ceea ce privește compatibilitatea servomotorului, acesta a fost optimizat pentru utilizarea cu servomotoare din seria BMH (70 mm, 2 stive de motoare). Marcajul CE garantează că produsul este conform cu standardele europene și este, de asemenea, certificat CSA.

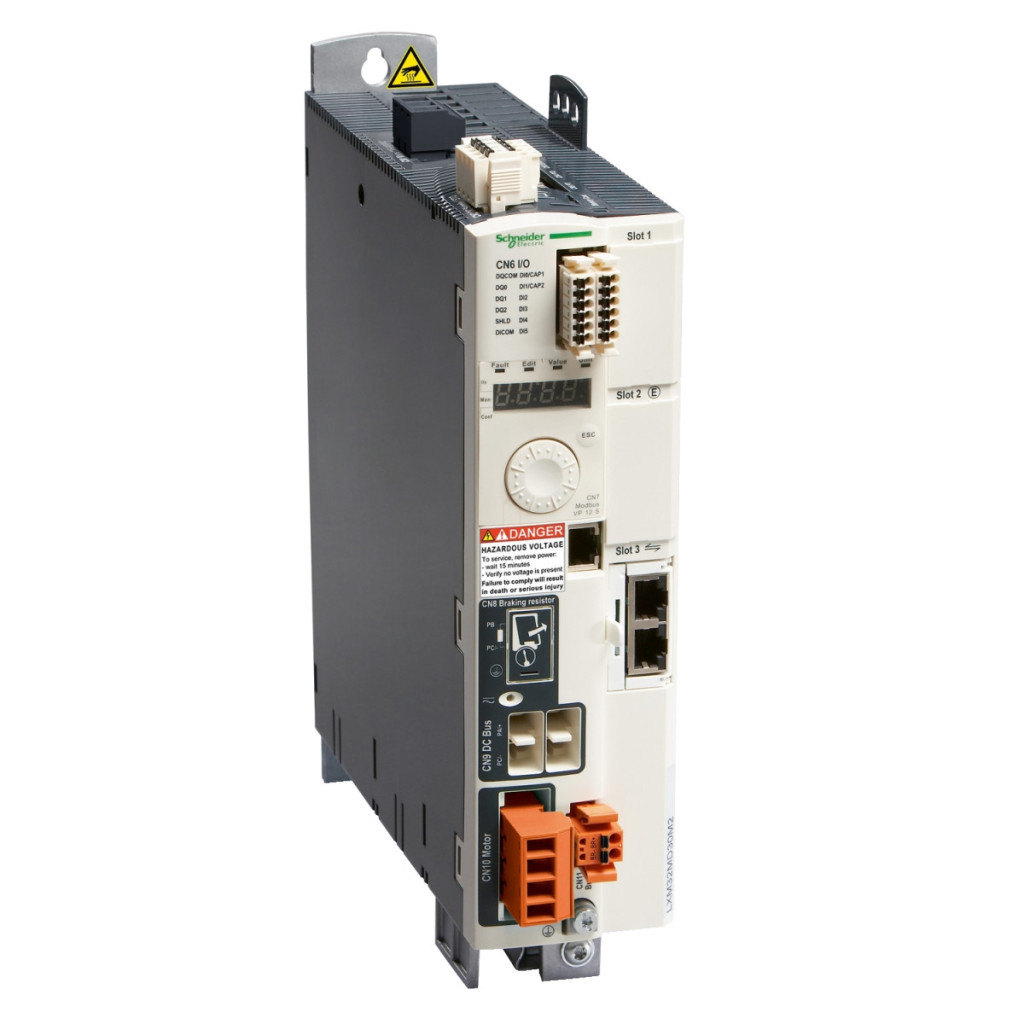

Schneider Electric Lexium 32 - LXM32SD30M2 - servomotor 32, 1600 W, 1f, 230 VAC, Modbus, sercos III date tehnice
Caracteristici de bază
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32S
Tipul produsului sau al componentei: Servomotor de mișcare
Format motor: Carte
Număr de faze de rețea: Monofazat
Tensiune nominală de alimentare: 100...120 V - 15...10%, 200...240 V - 15...10 %
Limite tensiune de alimentare: 85...132 V, 170...264 V
Frecvența de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Integrat
Date de performanță
Curent de ieșire continuu: 10 A la 8 kHz
Curent de vârf de ieșire 3s: 15 A la 115 V timp de 5 s, 30 A la 230 V timp de 5 s
Putere continuă: 800 W la 115 V, 2200 W la 230 V
Putere nominală: 0,8 kW la 115 V 8 kHz, 1,6 kW la 230 V 8 kHz
Curent de linie: 9,9 A la 72% la 115 V cu bobină de linie externă de 2 mH, 14,1 A la 86 % la 230 V cu bobină de linie externă de 2 mH, 12,9 A la 135 % 115 V fără bobină de curent, 12,7 A 135 % 230 V fără bobină de curent
Informații suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între sursa de alimentare și control
Tip cablu: Cablu IEC cu un singur conductor (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică:Terminal, capacitate de prindere: 3 mm², AWG 12 (CN8)CN8: 0,5 N.m
I/O și comunicare
Număr de intrări discrete: 2 intrări discrete de captură
Tip intrare discretă: Captură (terminale CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru captură
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Curent de frânare: 50 mA
Timp de răspuns ieșire: 250 µs (DO) pentru ieșiri discrete
Funcții de siguranță și comunicare
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Interfață de comunicare: SERCOS III, integrată
LED de stare: 1 LED (roșu) tensiune servomotor
Funcție de semnalizare: Afișare erori 7 segmente
Marcaj: CE
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (70 mm, 2 stive de motoare)
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Greutate netă: 2,1 kg
Condiții de mediu
Compatibilitate electromagnetică: EMC condusă conform EN 55011 clasa A grupul 1
Standarde: EN/IEC 61800-3
Certificări de produs: CSA
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Umiditate relativă: Clasa 3K3 (5 - 85 %) fără condensare conform IEC 60721-3-3
Temperatura aerului ambiant în timpul funcționării: 0...50 °C conform UL
Temperatura aerului ambiant în timpul depozitării: -25 până la 70 °C. Tip de răcire: Ventilator integrat. Altitudine de funcționare: <= 1000 m fără reducere a puterii.
