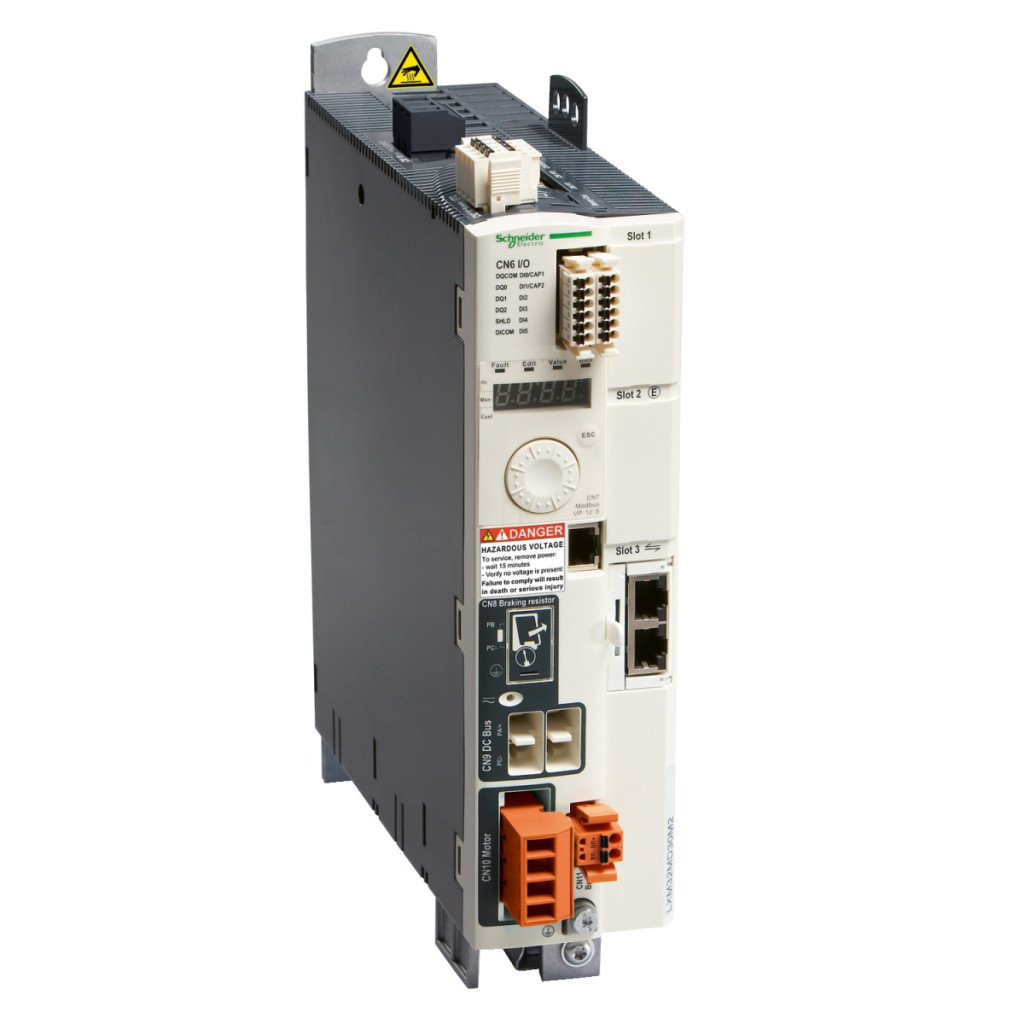

Schneider Electric Lexium 32 LXM32SD30N4 este un servomotor de control al mișcării extrem de eficient și fiabil, care oferă performanțe excelente în aplicații de automatizare industrială. Acest servomotor trifazic cu o putere nominală de 3 kW funcționează între 208 și 480 V și este alegerea ideală pentru sistemele care necesită poziționare precisă, control al vitezei și control al cuplului. Ca parte a familiei de produse Lexium 32, inginerii Schneider Electric au acordat o atenție deosebită caracteristicilor de siguranță operațională la proiectarea modelului LXM32SD30N4. Cu funcția de siguranță STO (Safe Torque Off) încorporată, servomotorul îndeplinește nivelul de integritate a siguranței SIL 3 conform EN/IEC 61508. Acest lucru reduce semnificativ costurile de integrare a sistemului și crește siguranța la locul de muncă. Unitatea este fabricată în format Book, ceea ce înseamnă dimensiuni compacte: 68 mm lățime, 270 mm înălțime și 237 mm adâncime, fiind ușor de instalat în majoritatea dulapurilor de comandă. Caracteristicile electrice ale servomotorului sunt remarcabile: curent de ieșire continuu de 10 A la o frecvență de comutare de 8 kHz și un curent de vârf pe termen scurt de până la 30 A poate fi furnizat timp de 5 secunde. Puterea continuă este de 2800 W la 208 V, în timp ce la tensiuni de alimentare de 400 V și 480 V crește la 5600 W. Cu filtrul EMC integrat, dispozitivul minimizează interferențele electromagnetice, respectând standardul EN 55011 Clasa A Grupa 1. Unitatea de acționare trifazată are o gamă de tensiune de alimentare de 208-480 V și o frecvență admisibilă a rețelei de 47,5-63 Hz. Opțional, la intrarea dispozitivului poate fi utilizată o bobină de linie externă pentru a optimiza consumul de curent de la rețea: la 208 V, consumul de curent este de 9,2 A cu o bobină externă de 1 mH, iar la 480 V este de 9,6 A. Servomotorul Lexium 32 LXM32SD30N4 are numeroase funcții sofisticate de control și comunicare. Este echipat cu o interfață de comunicare SERCOS III integrată, care permite transferul de date în timp real, la viteză mare. Dispozitivul are 2 intrări discrete (terminale CAP) și 3 ieșiri logice (DO). Intrările pot fi alimentate cu tensiune de 24 V c.c., în timp ce ieșirile pot fi încărcate cu tensiune de până la 30 V c.c. Starea unității este indicată de un LED roșu, iar un afișaj cu 7 segmente arată condițiile de eroare, ceea ce facilitează depanarea. Dispozitivul are protecție IP20 conform EN/IEC 60529. Servomotorul are o temperatură de funcționare cuprinsă între 0 și 50 °C, dar poate fi utilizat și între 50 și 60 °C dacă curentul de ieșire este redus cu 2,2% pe grad. Componentele electronice au un ventilator încorporat pentru răcire eficientă, iar altitudinea maximă este de 1000 m fără reducerea puterii. LXM32SD30N4 este compatibil cu servomotoarele Schneider Electric BMH (100 mm, 3 bobine de motor), permițând crearea unui sistem complet de control al mișcării.
Schneider Electric Lexium 32 - LXM32SD30N4 - servomotor 32, 3000 W, 3f, 480 VAC, Modbus, sercos III date tehnice
Caracteristici principale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32S
Tipul produsului sau componentului: Servomotor pentru controlul mișcării
Format motor: Carte
Număr de faze de rețea: Trei faze
Tensiune nominală de alimentare: 200...240 V - 15...10 %
380...480 V - 15...10 %
Limite tensiune de alimentare: 170…264 V
323…528 V
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Integrat
Caracteristici de performanță
Curent de ieșire continuu: 10 A la 8 kHz
Curent de vârf de ieșire (3s): 30 A la 208 V timp de 5 secunde
30 A la 480 V timp de 5 secunde
Putere continuă: 2800 W la 208 V
5600 W la 400 V
5600 W la 480 V
Putere nominală: 2 kW la 208 V 8 kHz
3 kW la 400 V 8 kHz
3 kW la 480 V 8 kHz
Curent de alimentare: 9,2 A la 59% la 208 V cu bobină de linie externă de 1 mH
11,1 A la 77 % la 400 V cu bobină de linie externă de 1 mH
9,6 A la 85 % la 480 V cu bobină de linie externă de 1 mH
9,8 A 128 % la 208 V, fără bobină de linie
8,3 A 148 % la 400 V, fără bobină de linie
7 A 152 % la 480 V, fără bobină de linie
Caracteristici suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC cu un singur fir (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Bloc terminal, capacitate: 3 mm², AWG 12 (CN8)
Cuplu de strângere: CN8: 0,5 N.m I/O și comunicare Număr de intrări discrete: 2 intrări discrete senzor Tip intrare discretă: Senzor (terminale CAP) Timp de eșantionare: 0,25 ms Tensiune intrare discretă: 24 V CC pentru detectare 0,25 ms
Tensiune intrare discretă: 24 V CC pentru detectare
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V c.c.
Tensiune de ieșire discretă: <= 30 V c.c.
Curent de frânare: 50 mA
Timp de răspuns al ieșirii: 250 µs (DO) pentru ieșiri discrete
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Interfață de comunicare: SERCOS III, integrată
Caracteristici fizice și condiții de mediu
LED indicator de stare: 1 LED (roșu) tensiune servomotor
Funcție de semnalizare: Afișare erori pe afișaj cu 7 segmente
Marcaj: CE
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (100 mm, 3 bobine motor)
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Greutate netă: 2,7 kg
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6
Rezistență la impact: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă în timpul funcționării: 0…50 °C conform UL
Temperatura ambiantă în timpul depozitării: -25 până la 70 °C Tip de răcire: Ventilator încorporat Altitudine de funcționare: <= 1000 m fără reducere a puterii nominale
