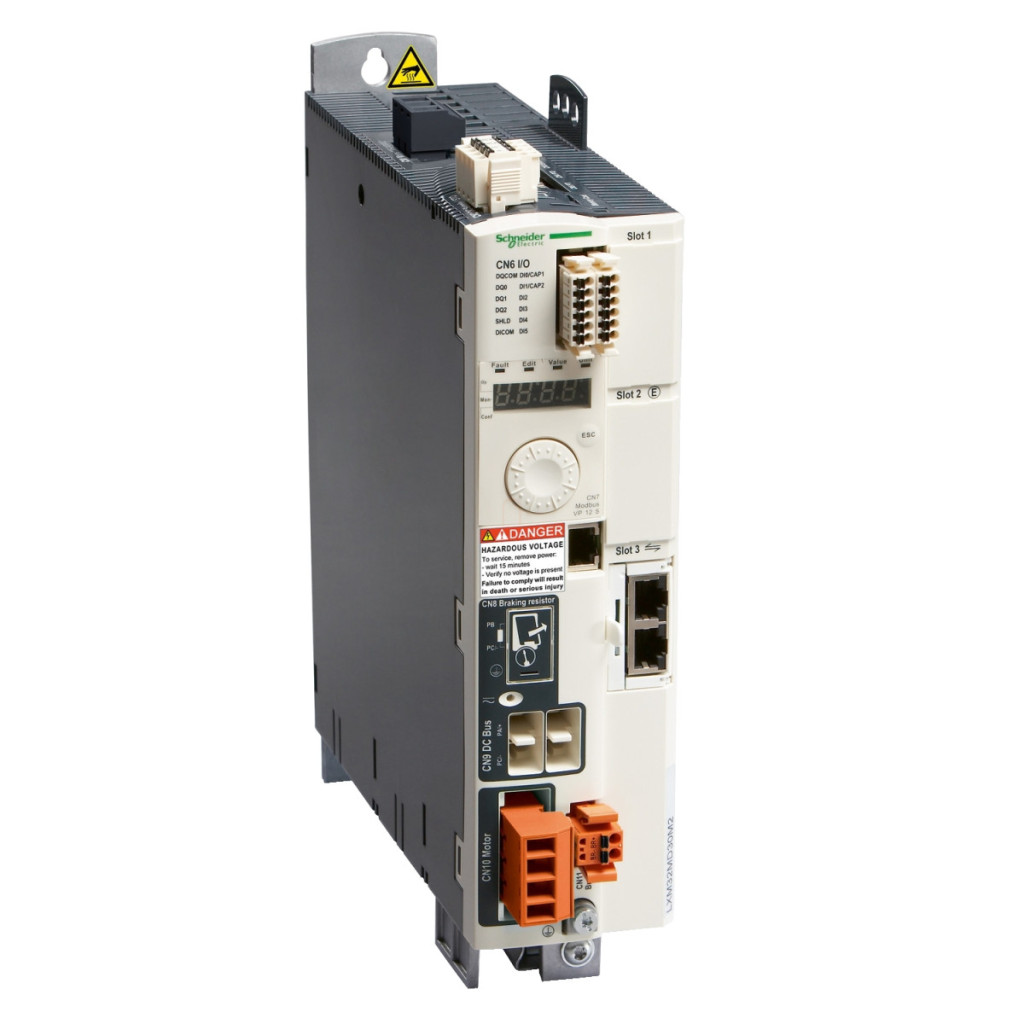

Schneider Electric Lexium 32 - LXM32SD72N4 -32 servomotor, 7000 W, 3f, 480 VAC, Modbus, sercos III date tehnice
Caracteristici principale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32S
Tipul produsului sau al componentei: Servomotor de mișcare
Format motor: Carte
Număr de faze de rețea: Trifazat
Tensiune nominală de alimentare: 200...240 V -15...10%
380...480 V -15...10%
Limite de tensiune de alimentare: 170...264 V
323...528 V
Frecvența de alimentare: 50/60 Hz -5...5%
Frecvența rețelei: 47,5...63 Hz
Filtru EMC: Integrat
Parametri de performanță
Curent de ieșire continuu: 24 A la 8 kHz
Curent de ieșire 3s vârf: 72 A la 208 V timp de 5 secunde
72 A la 480 V timp de 5 secunde
Putere continuă: 6500 W la 208 V
13000 W la 400 V
13000 W la 480 V
Putere nominală: 5 kW la 208 V la 8 kHz
7 kW la 400 V la 8 kHz
7 kW la 480 V la 8 kHz
Caracteristici electrice
Curent de linie: 21,1 A la 34% la 208 V cu bobină de linie externă de 1 mH
22,5 A 45% la 400 V cu bobină de linie externă de 1 mH
19,5 A 55% la 480 V cu bobină de linie externă de 1 mH
21,9 A 106% 208 V, fără bobină de linie
17,3 A 126% 400 V, fără bobină de linie
14,6 A 129% 480 V, fără bobină de linie
Frecvență de comutație: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Conectare și montare
Tip cablu: Cablu IEC unifilar (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conectare electrică: Bloc terminal, capacitate: 3 mm², AWG 12 (CN8)
Cuplu de strângere:CN8: 0,5 N.m I/O și comunicare Număr de intrări discrete: 2 intrări discrete de captură Tip intrare discretă: Captură (terminale CAP) Timp de eșantionare: 0,25 ms Tensiune intrare discretă: 24 V CC pentru funcția de captură 0,25 ms
Tensiune intrare discretă: 24 V CC pentru funcția de captură
Logică intrare discretă: Pozitivă (complement STO_A, complement STO_B) În starea 0: < 5 V, 1 stare: > 15 V, în conformitate cu EN/IEC 61131-2 tip 1
Timp de răspuns: <= 5 ms complement STO_A, complement STO_B Număr de ieșiri discrete: 3 Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Logică ieșire discretă: Pozitivă sau negativă (DO) conform EN/IEC 61131-2
Interfață de comunicare: SERCOS III, integrată
Siguranță și semnalizare
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
LED de stare: 1 LED (roșu) tensiune servomotor
Funcție de semnalizare: Afișarea erorilor pe un afișaj cu 7 segmente
Marcaj: CE
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Compatibilitate produs: Servomotor BMH (140 mm, 2 motoare)
Lățime: 108 mm
Înălțime: 270 mm
Adâncime: 237 mm
Greutate netă: 4,8 kg
Condiții de mediu
Compatibilitate electromagnetică: EMC condusă conform EN 55011 Clasa A Grupul 1
Standarde: EN/IEC 61800-3
Certificări produs: CSA
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13...150 Hz) conform EN/IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Caracteristici de mediu: Clasa 3C1 conform IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă de funcționare: 0...50 °C conform UL
Temperatura ambiantă de depozitare: -25...70 °C Tip de răcire: Ventilator integrat Altitudine de funcționare: <= 1000 m fără reducerea performanței
