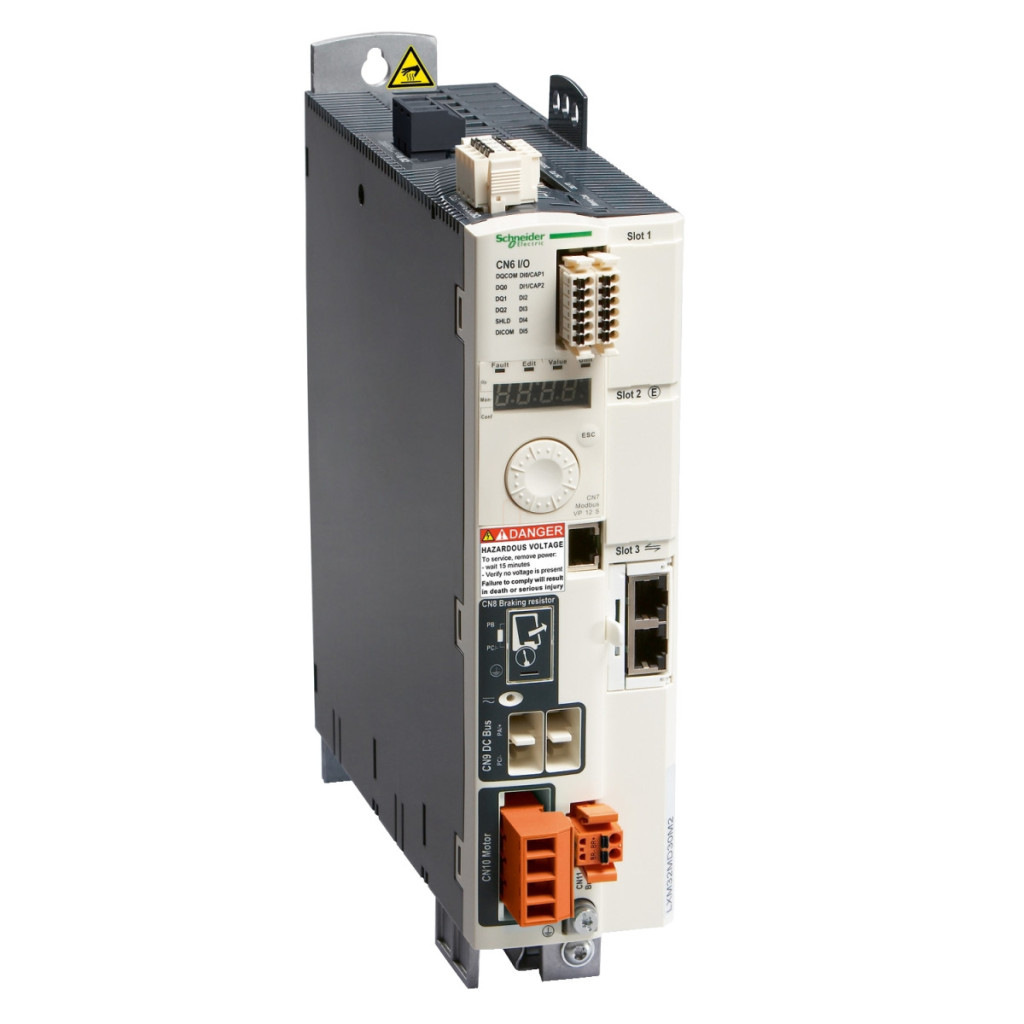

Schneider Electric Lexium 32 - LXM32SU45M2 -32 servomotor, 300 W, 1f, 230 VAC, Modbus, sercos III date tehnice
Caracteristici principale
Familia de produse: Lexium 32
Denumire scurtă a dispozitivului: LXM32S
Tipul produsului sau al componentei: Servomotor de control al mișcării
Format motor: Carte
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare [Us]: 100...120 V - 15...10% și 200...240 V - 15...10%
Limite tensiune de alimentare: 85…132 V și 170…264 V
Frecvență de alimentare: 50/60 Hz - 5...5 %
Frecvența rețelei: 47,5...63 Hz
Date de performanță
Filtru EMC: integrat
Curent de ieșire continuu: 1,5 A la 8 kHz
Curent de ieșire de vârf de 3 secunde: 3 A la 115 V timp de 5 s, 4,5 A la 230 V timp de 5 s
Putere continuă: 200 W la 115 V, 500 W la 230 V
Putere nominală: 0,15 kW la 115 V la 8 kHz, 0,3 kW la 230 V la 8 kHz
Curent de linie: 2,6 A la 85% la 115 V cu bobină de linie externă de 5 mH, 3,4 A la 100% la 230 V cu bobină de linie externă de 5 mH, 2,9 A la 173% la 115 V, fără bobină de linie, 2,9 A la 181% la 230 V, fără bobină de linie
Date suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC simplu (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Terminal, capacitate de prindere: 3 mm², AWG 12 (CN8)
Cuplu de strângere CN8: 0,5 N.m
Intrare/ieșire
Număr de intrări discrete: 2 intrări discrete fixe
Tip intrare discretă: Fixă (terminale CAP)
Timp de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru fixă
Logică intrare discretă: Pozitivă (complement STO_A, complement STO_B) În starea 0: < 5 V, Starea 1: > 15 V, conform cu EN/IEC 61131-2 Tip 1
Timp de răspuns: <= 5 ms complement STO_A, complement STO_B
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC
Tensiune ieșire discretă: <= 30 V CC
Logică ieșire discretă: Pozitivă sau negativă (DO), conformă cu EN/IEC 61131-2
Timp de revenire contact: <= 1 ms STO_A complement, complement STO_B
Curent de frânare: 50 mA
Timp de răspuns al ieșirii: 250 µs (DO) pentru ieșiri discrete
Comunicare și siguranță
Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Interfață de comunicare: SERCOS III, integrată
LED de stare: 1 LED (roșu) tensiune servomotor
Funcție de semnalizare: Afișarea erorilor pe afișaj cu 7 segmente
Marcaje: CE
Caracteristici fizice
Poziție de funcționare: verticală +/- 10 grade
Compatibilitate produs: servomotor BSH (55 mm, 1 stivă de motoare)
Lățime: 68 mm
Înălțime: 270 mm
Adâncime: 237 mm
Caracteristici de mediu
Compatibilitate electromagnetică: EMC condusă conform EN 55011 Clasa A Grupa 1
Standarde: EN/IEC 61800-3 Certificări de produs: Clasă de protecție CSA IP: IP20 conform EN/IEC 60529 Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6 Rezistență la impact: 15 gn pentru până la 11 ms conform EN/IEC 60028-2-27
Grad de poluare: 2 conform EN/IEC 61800-5-1
Caracteristici de mediu: Clasa 3C1 conform IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85%) fără condensare conform IEC 60721-3-3
Temperatura ambiantă de funcționare: 0…50 °C conform UL
Temperatura ambiantă de depozitare: -25 până la 70 °C Tip de răcire: Convecție naturală Altitudine de funcționare: <= 1000 m fără reducerea puterii Instrucțiuni de instalare Servomotorul LXM32SU45M2 este răcit prin convecție naturală. Servomotorul trebuie montat vertical (± 10%). Pentru cablurile conectate în partea inferioară a carcasei dispozitivului, trebuie asigurat un spațiu liber de minimum 200 mm, datorită razei de îndoire a cablurilor de conectare. La temperaturi ambientale peste 50 °C, curentul de ieșire trebuie redus cu 2,2% per °C. Nu utilizați capace izolate, deoarece acestea au o conductivitate redusă. În condiții de mediu speciale, servomotorul trebuie instalat într-un capac metalic cu protecție IP54, unde temperatura internă nu trebuie să depășească 60 °C.
