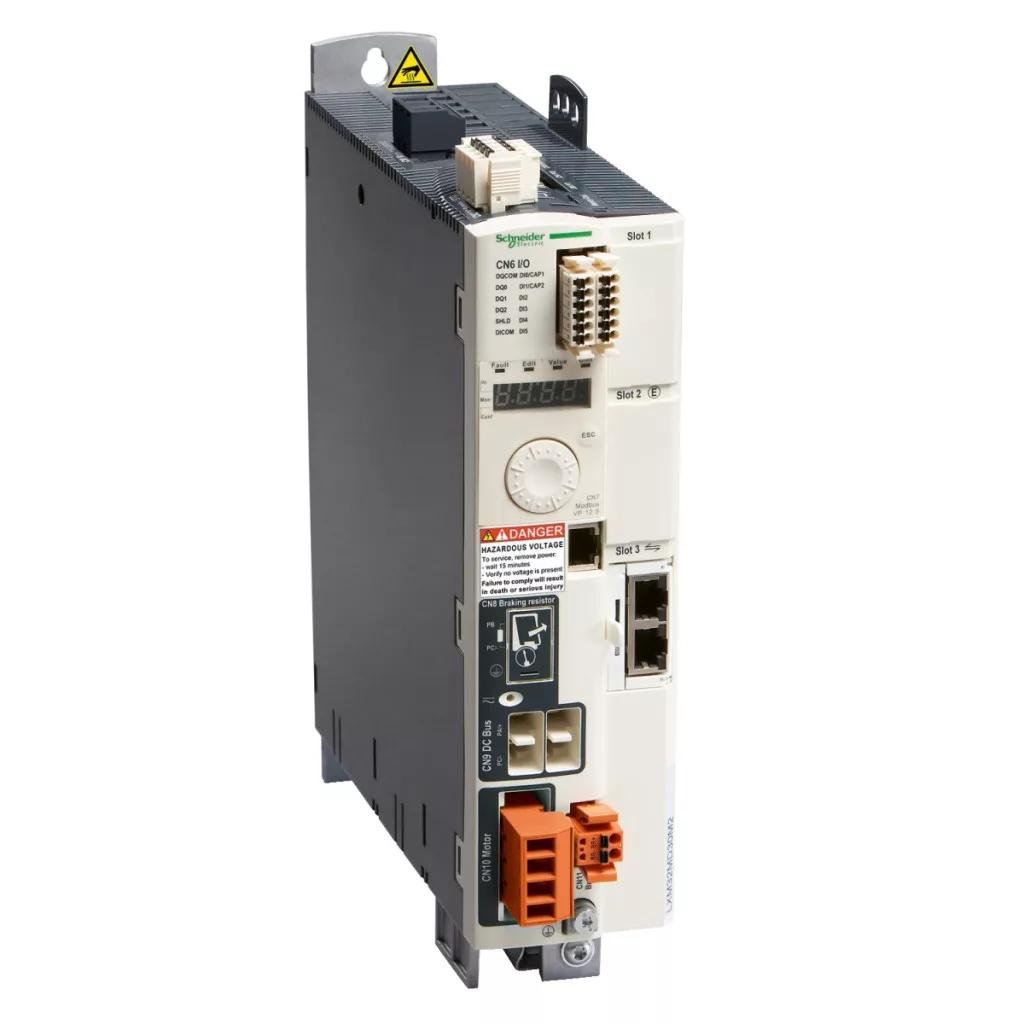

Schneider Electric Lexium 32 - LXM32SU60N4 - 32 servomotor, 400 W, 3f, 480 VAC, Modbus, date tehnice sercos III
Caracteristici principale
Familia de produse: Lexium 32
Denumirea scurtă a dispozitivului: LXM32S
Tipul produsului sau componentului: Servomotor de mișcare
Format motor: Carte
Număr de faze de alimentare: trifazat
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10%, 380...480 V - 15...10 %
Limite tensiune de alimentare: 170…264 V, 323…528 V
Frecvență alimentare: 50/60 Hz - 5...5 %
Frecvență rețea: 47,5...63 Hz
Filtru EMC: integrat
Curent de ieșire continuu: 1,5 A la 8 kHz
Curent de ieșire vârf 3s: 6 A la 208 V timp de 5 s, 6 A la 480 V timp de 5 s
Putere continuă: 400 W la 208 V, 800 W la 400 V, 800 W la 480 V
Putere nominală: 0,35 kW la 208 V 8 kHz, 0,4 kW la 400 V 8 kHz, 0,4 kW la 480 V 8 kHz
Curent de linie
1,7 A la 97% la 208 V, cu bobină de linie externă de 2 mH
1,8 A 108% la 400 V, cu bobină de linie externă de 2 mH
1,6 A 116% la 480 V, cu bobină de linie externă de 2 mH
1,8 A 132% 208 V, fără bobină de linie
1,4 A 191 % 400 V, fără bobină de linie
1,2 A 201 % 480 V, fără bobină de linie
Informații suplimentare
Frecvență de comutare: 8 kHz
Categorie de supratensiune: III
Curent maxim de scurgere: 30 mA
Tensiune de ieșire: <= tensiune de alimentare
Izolație electrică: Între alimentare și control
Tip cablu: Cablu IEC monoconduct (temperatură: 50 °C) cupru 90 °C XLPE/EPR
Conexiune electrică: Conector, capacitate de prindere: 3 mm², AWG 12 (CN8)
Cuplu de strângere CN8: 0,5 N.m
Intrări și ieșiri
Număr de intrări discrete: 2 intrări discrete de recepție
Tip intrare discretă: Recepție (terminale CAP)
Perioadă de eșantionare: 0,25 ms
Tensiune intrare discretă: 24 V CC pentru recepție
Logică intrare discretă: Pozitivă (STO_A auxiliar, STO_B auxiliar) În starea 0: < 5 V, 1 stare: > 15 V în conformitate cu EN/IEC 61131-2 Tip 1
Timp de răspuns: <= 5 ms STO_A auxiliar, STO_B auxiliar
Număr de ieșiri discrete: 3
Tip ieșire discretă: Ieșire(i) logică(e) (DO) 24 V CC Tensiune ieșire discretă: <= 30 V CC Logică ieșire discretă: Pozitivă sau negativă (DO) conform EN/IEC 61131-2 Caracteristici de siguranță și comunicare Funcție de siguranță: STO (oprire cuplu de siguranță), integrată
Nivel de siguranță: SIL 3 conform EN/IEC 61508
Interfață de comunicare: SERCOS III, integrată
LED indicator de stare: 1 LED (roșu) tensiune servomotor
Funcție de semnalizare: Afișare erori 7 segmente
Caracteristici fizice
Marcaj: CE
Poziție de funcționare: verticală +/- 10 grade
Compatibilitate produs: servomotor BMH (70 mm, 1 stivă de motoare)
Lățime: 68 mm Înălțime: 270 mm Adâncime: 237 mm Greutate netă: 1,8 kg Caracteristici de mediu Compatibilitate electromagnetică: EMC condus conform EN 55011 Clasa A Grupul 1
Standarde: EN/IEC 61800-3
Certificări ale produsului: CSA
Grad de protecție IP: IP20 conform EN/IEC 60529
Rezistență la vibrații: 1 gn (f= 13…150 Hz) conform EN/IEC 60068-2-6 Rezistență la impact: 15 gn la 11 ms conform EN/IEC 60028-2-27 Grad de poluare: 2 în conformitate cu EN/IEC 61800-5-1
Caracteristici de mediu: Clasa 3C1 în conformitate cu IEC 60721-3-3
Umiditate relativă: Clasa 3K3 (5-85 %) fără condensare, în conformitate cu IEC 60721-3-3
Temperatura aerului ambiant în timpul funcționării: 0…50 °C, în conformitate cu UL
Temperatura aerului ambiant în timpul depozitării: -25 până la 70 °C Tip de răcire: Convecție naturală Altitudine de funcționare: <= 1000 m fără reducerea puterii nominale
