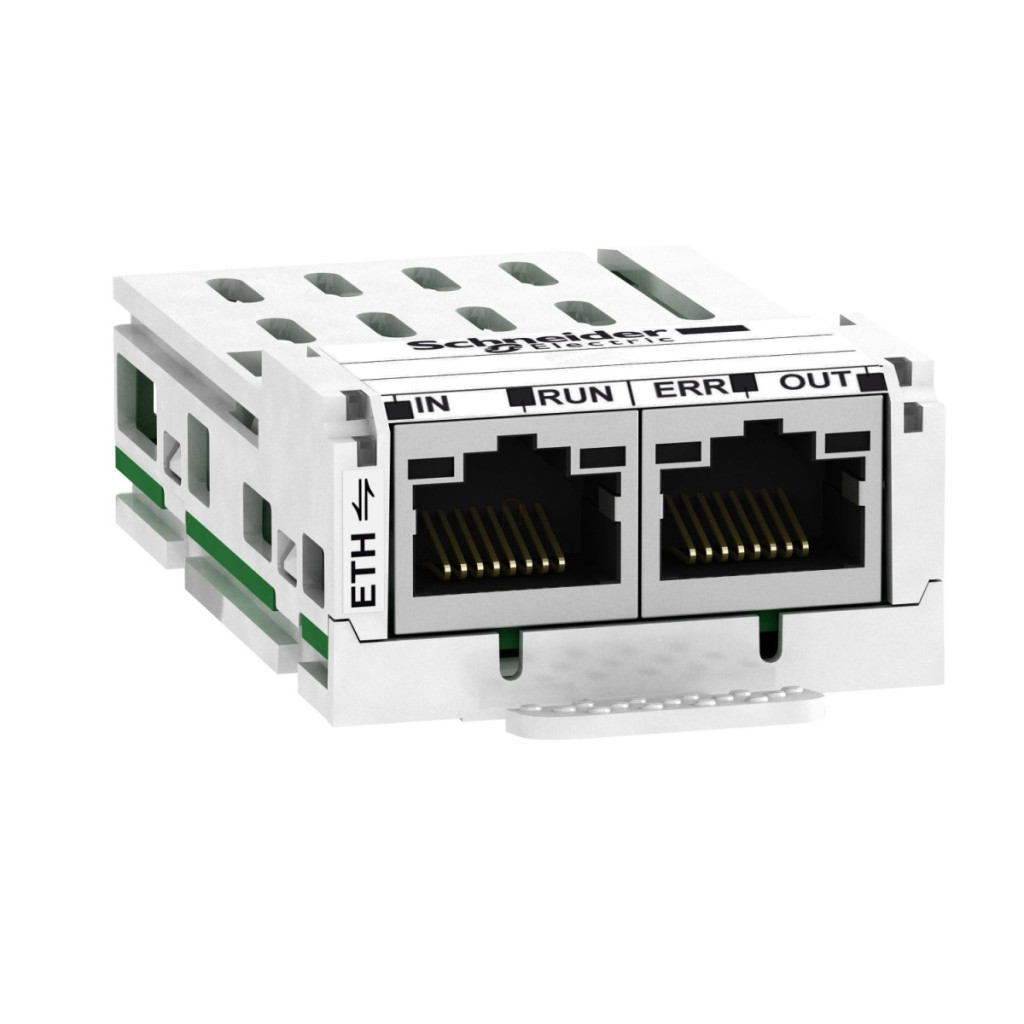

Modulul de comunicație Schneider Electric VW3A3601 EtherCAT este un accesoriu de comunicație de înaltă calitate, conceput special pentru familia de convertoare de frecvență Altivar și servomotoarele Lexium 32. Acest modul permite o comunicare rapidă și fiabilă prin protocolul EtherCAT, ceea ce este deosebit de avantajos în sistemele de automatizare industrială, unde transferul de date în timp real și sincronizarea precisă sunt esențiale. O caracteristică cheie a modulului de comunicație VW3A3601 este capacitatea sa de transmisie de mare viteză de 100 Mbps, care asigură un schimb rapid de date între convertorul de frecvență și sistemul de control. Modulul are două conectori RJ45, care permit proiectarea flexibilă a topologiei rețelei și o lungime maximă a cablului de până la 100 de metri între dispozitive. Acest lucru este deosebit de util în instalațiile industriale mari, unde elementele de control sunt adesea situate la distanțe considerabile unele de altele. Modulul VW3A3601 oferă o compatibilitate largă cu sistemele de acționare Schneider Electric, inclusiv Lexium 32M, Altivar Process Modular, Altivar Machine ATV340 (cu excepția acționărilor Sercos), Altivar Machine ATV320, Altivar Process ATV900, Altivar 32 și Lexium 32. Această versatilitate simplifică considerabil munca proiectanților și integratorilor de sisteme, deoarece aceștia pot acoperi diferite aplicații de acționare cu o singură soluție de comunicare. Cu suportul protocolului EtherCAT, modulul oferă servicii PDO (Process Data Objects) și SDO (Service Data Objects), precum și modulul de control al vitezei CiA 402, care este conform cu standardul IEC 61800-7-201. Funcționalitatea CANopen over EtherCAT (CoE) oferă flexibilitate și compatibilitate suplimentare cu sistemele existente bazate pe CANopen. Modulul acceptă mai multe moduri de adresare – adresare logică, adresare nod și adresare poziție – facilitând integrarea în diferite topologii de rețea și arhitecturi de control. Modulul VW3A3601 dispune de LED-uri de stare care facilitează diagnosticarea și depanarea. Dispozitivul are patru LED-uri: unul pentru indicarea stării de intrare, unul pentru indicarea stării RUN, unul pentru indicarea erorilor și unul pentru indicarea stării de ieșire. Acest feedback vizual detaliat este deosebit de valoros în timpul punerii în funcțiune și întreținerii, când problemele de comunicare trebuie identificate și rezolvate rapid. Designul compact al modulului (dimensiuni: 9,0 x 4,5 x 6,3 cm) permite instalarea cu economie de spațiu în dulapuri de control sau alte aplicații cu spațiu limitat, în timp ce conectorii industriali standard asigură o instalare rapidă și fiabilă.
Schneider Electric Lexium 32 - VW3A3601 - accesoriu convertor de frecvență, modul de comunicație, EtherCAT DC, 2xRJ45, Date tehnice pentru convertizoarele ATV320-340-900 și LXM32
Caracteristici principale
Familia de produse: Altivar
Tipul produsului: Modul de comunicație
Categoria accesoriu/piesă de schimb: Accesorii de comunicare
Compatibilitate
Compatibilitate produs: Lexium 32M
Compatibilitate serie: Altivar Process Modular, Altivar Machine ATV340 (cu excepția convertizoarelor Sercos), Altivar Machine ATV320, Altivar Process ATV900, Altivar 32, Lexium 32
Caracteristici de comunicare
Protocol port de comunicare: EtherCAT
Conexiune electrică: 2 conectori RJ45
Viteză de transfer: 100 Mbps
Lungimea maximă a cablului între dispozitive: 100 m la 100 Mbps
Adresare: Adresare logică, adresare nod, adresare poziție
Servicii de comunicare
Serviciu de comunicare: Suport PDO și SDO
Profil unitate: Mod de control al vitezei CiA 402 conform IEC 61800-7-201 (CiA 402)
Protocol: CANopen peste EtherCAT (CoE)
Afișaj
Tip afișaj: 1 LED pentru starea intrării, 1 LED pentru starea RUN, 1 LED pentru eroare, 1 LED pentru starea de ieșire
Standarde
Standarde: IEC 61800-7-201 (CiA 402)
Dimensiuni și greutate
Înălțime: 6,300 cm
Lățime: 4,500 cm
Lungime: 9,000 cm
