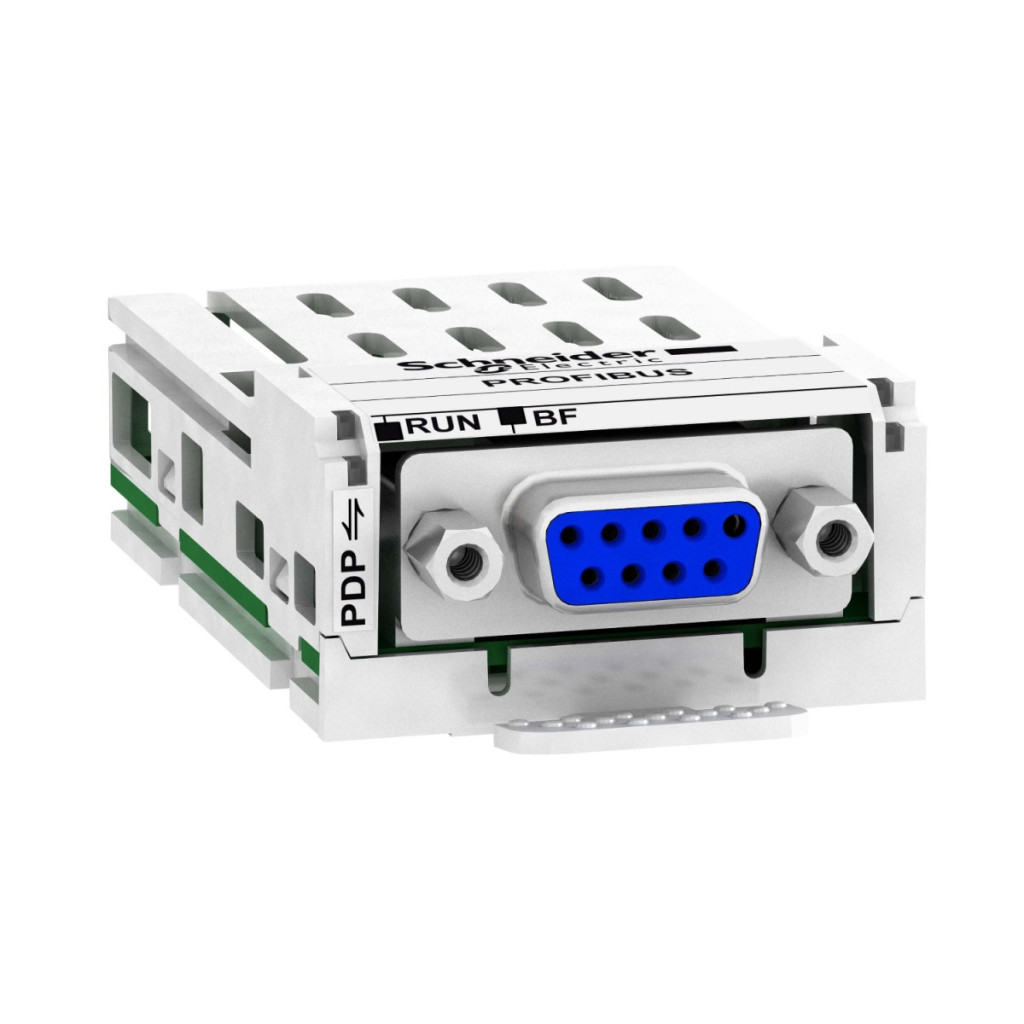

Modulul de comunicație Schneider Electric VW3A3607 este o interfață profesională Profibus DP V1 care permite integrarea în rețea a convertizoarelor de frecvență Altivar și a servomotoarelor Lexium în medii industriale. Modulul are o viteză maximă de transfer de date de 12 Mbps, asigurând o comunicare rapidă și fiabilă între sistemul de control și unitățile de acționare. Modulul de comunicație VW3A3607 oferă o compatibilitate remarcabilă, deoarece funcționează cu multe familii de acționări Schneider Electric, inclusiv Altivar 32, Altivar Machine ATV340 (cu excepția acționărilor Sercos), Altivar Easy 610, Lexium 32, Altivar Process ATV900, Altivar Process ATV600, Altivar Machine ATV320 și Altivar Process Modular. Această compatibilitate extinsă vă permite să integrați cu ușurință diferite sisteme de acționare în rețeaua Profibus, simplificând proiectarea și instalarea sistemului. Modulul este ușor de configurat, cu adresare de la 1 la 126 setată prin intermediul unui terminal grafic sau al software-ului SoMove. Opțiunile de configurare flexibile includ 4 telegrame configurabile, maparea datelor de proces de la master și gestionarea parametrilor în conformitate cu standardul PROFIdrive V4.1. Suportul pentru mai multe moduri de mesagerie DP V1 și profilul nativ al driverului ATV32 (care respectă standardul IEC 61800-7-201 (CiA 402)) asigură aplicabilitatea largă a dispozitivului în diverse arhitecturi de control. Modulul acceptă profilurile de bus PROFIdrive și CiA 402, ceea ce garantează compatibilitatea cu dispozitive de la diferiți producători. Modulul de comunicație VW3A3607 are o priză conector SUB-D cu 9 pini, care asigură o conexiune standard industrială la rețeaua Profibus. Starea modulului este indicată de două LED-uri: unul indică starea RUN, iar celălalt indică o eroare de magistrală (BF). Acești indicatori ajută la diagnosticarea rapidă a sistemului și la depanare. Funcțiile de diagnostic includ afișarea stării VSD (Variable Speed Drive), controlul acționării de către două master-uri (MS0 și MS1) și suport pentru cereri standard de identificare și întreținere. Aceste funcții facilitează monitorizarea și întreținerea eficientă a sistemului, reducând la minimum timpul de nefuncționare.
Schneider Electric Lexium 32 - VW3A3607 - accesoriu convertor de frecvență, modul de comunicație, Profibus DP, sUb-D9, Date tehnice pentru convertizoare ATV320-340-600-900-LXM32
Caracteristici principale
Familia de produse: Altivar
Tipul produsului: Modul de comunicație
Categoria accesoriu/piesă de schimb: Accesorii de comunicație
Compatibilitate
Compatibilitatea produsului: Lexium 32M
Compatibilitate gamă de produse:
Altivar 32
Altivar Machine ATV340, cu excepția convertizoarelor Sercos
Altivar Easy 610
Lexium 32
Altivar Process ATV900
Altivar Process ATV600
Altivar Machine ATV320
Altivar Process Modular
Caracteristici de comunicare
Protocol port de comunicare: Profibus DP V1
Conexiune electrică: 1 conector mamă SUB-D 9
Viteză de transmisie: 9,6 kbps...12 Mbps
Adresare: 1...126 configurabile cu terminal grafic/software SoMove
Serviciu de comunicare:
4 telegrame configurabile
Maparea datelor de proces de la master
Gestionarea parametrilor conform standardului PROFIdrive V4.1
Moduri multiple de mesaje DP V1
Profilul nativ al unității ATV32 este conform cu standardul IEC 61800-7-201 (CiA 402)
Afișare și diagnosticare
Tip afișaj:
1 LED pentru starea RUN
1 LED pentru eroare bus (BF)
Funcție de diagnosticare:
Date de diagnosticare cu starea VSD
Gestionarea unității gazdă de către două unități principale (MS0 și MS1)
Identificare standard și solicitări de întreținere
Standarde
Profil bus: PROFIdrive, CiA 402
Standarde: IEC 61800-7-201 (CiA 402)
