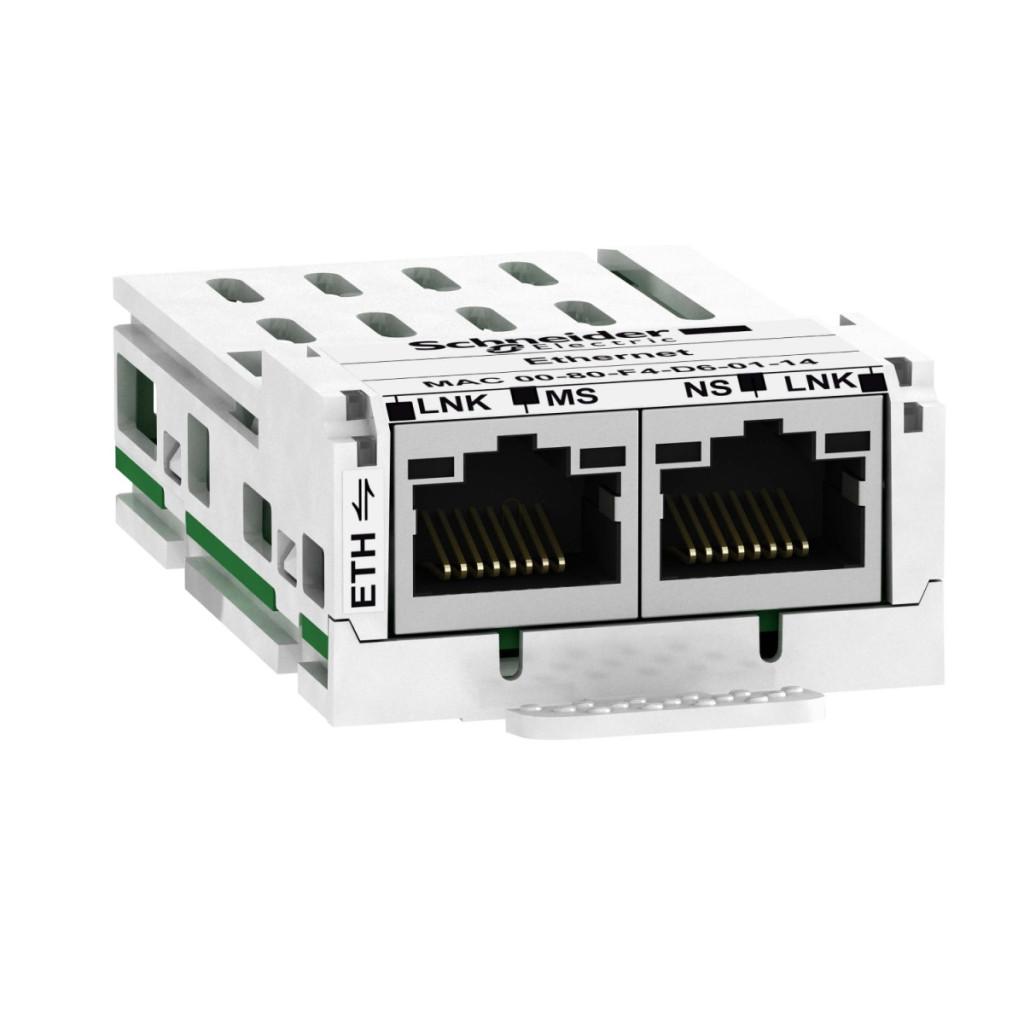

Schneider Electric VW3A3616 este un modul de comunicație de înaltă performanță care acceptă protocoalele Modbus TCP și Ethernet IP pentru familia de produse Altivar. Acest accesoriu special conceput permite integrarea perfectă în rețea în domeniul automatizării industriale, asigurând schimbul neîntrerupt de date între dispozitive. Modulul de comunicații VW3A3616 are o compatibilitate versatilă, permițând utilizarea sa într-o varietate de sisteme. Funcționează în mod specific cu familii de produse precum Lexium 32M, Altivar Machine ATV320, Altivar 32 și Lexium 32, oferind o soluție extrem de flexibilă pentru o varietate de proiecte de automatizare. Modulul are două conectori RJ45, unul dintre aceștia suportând Modbus TCP, iar celălalt EtherNet/IP, oferind conectivitate maximă la o varietate de arhitecturi de rețea. Modulul de comunicații VW3A3616 are caracteristici de rețea remarcabile, inclusiv o rată de transfer de 10/100 Mbps, care garantează un transfer de date rapid și fiabil. Adresarea IP poate fi configurată în mod flexibil, fie manual, fie utilizând protocoalele BOOTP sau DHCP, facilitând integrarea în orice mediu de rețea. Modulul acceptă atât modurile de comunicare half-duplex, cât și full-duplex și poate gestiona până la 8 conexiuni simultane prin protocoalele Modbus TCP/Ethernet IP. Funcționalitatea Modbus TCP este extinsă, incluzând suport pentru citirea registrelor de reținere (03), citirea registrelor de intrare (04), scriere registru unic (06), scriere registre multiple (16), citire/scriere registre multiple (23), citire identificare dispozitiv (43) și funcții de diagnosticare (08), fiecare cu un volum maxim de date de până la 63 de cuvinte. Modulul dispune, de asemenea, de o funcție de scanare I/O care permite citirea/scrierea a până la 6 cuvinte prin Modbus TCP, precum și monitorizarea comunicațiilor și capacități de agent SNMP pentru protocolul Ethernet IP. Modulul VW3A3616 are o funcție avansată de indicare a stării, asigurată de patru LED-uri: unul pentru starea modulului (MS), unul pentru starea rețelei (NS), unul pentru activitatea portului Ethernet și unul pentru activitatea portului Modbus TCP. Acest feedback vizual permite diagnosticarea și depanarea rapidă, minimizând potențialele perioade de nefuncționare în mediul de producție. Modulul are o greutate netă de numai 0,3 kg, ceea ce indică un design compact, permițând instalarea cu economie de spațiu chiar și în dulapuri de control înguste. Cu modulul VW3A3616, sistemele de acționare Altivar și Lexium pot fi integrate perfect în rețelele industriale Ethernet moderne, îndeplinind cerințele Industry 4.0 și cerințele mediilor de producție moderne. Modulul acceptă profilul de acționare ODVA AC și profilul CiA 402 prin Ethernet IP, iar monitorizarea comunicațiilor poate fi fixată prin adaptorul scaner Ethernet IP (Master) la protocolul Ethernet IP.
Schneider Electric Lexium 32 - VW3A3616 - accesoriu convertor de frecvență, modul de comunicație, Modbus TCP/IP - Ethernet TCP/IP, 2xRJ45, Date tehnice pentru convertizorul ATV320
Caracteristici principale
Familia de produse: Altivar
Tipul produsului sau componentului: Modul de comunicație
Categorie accesoriu/piesă separată: Accesorii de comunicare
Informații suplimentare
Compatibilitate produs: Lexium 32M
Seriile compatibile: Altivar Machine ATV320, Altivar 32, Lexium 32
Protocol port de comunicație: Modbus TCP, EtherNet/IP
Conexiune electrică: 1 conector RJ45 pentru EtherNet/IP, 1 conector RJ45 pentru Modbus TCP
Viteză de transmisie: 10/100 Mbps
Adresare: Adresare IP prin configurare manuală, BOOTP sau DHCP
Mod de comunicare: Half-duplex și full-duplex
Servicii de comunicare
Până la 8 conexiuni (inclusiv conexiuni Modbus TCP/Ethernet IP) Pentru Ethernet IP/Modbus TCP
Agent FDR Pentru Ethernet IP/Modbus TCP
Citire registre de stocare (03), maximum 63 cuvinte Pentru Modbus TCP
Citire registre de intrare (04), maximum 63 cuvinte Pentru Modbus TCP
Scriere registru unic (06) pentru Modbus TCP
Scriere registru multiplu (16), maximum 63 cuvinte pentru Modbus TCP
Citire/scriere registru multiplu (23) pentru Modbus TCP
Citire identificare dispozitiv (43) pentru Modbus TCP
Diagnosticare (08) pentru Modbus TCP
Scaner I/O: citire/scriere, maximum 6 cuvinte pentru Modbus TCP
Monitorizare comunicații pentru Modbus TCP
Agent SNMP pentru Ethernet IP
Ierarhie master/ierarhie slave pentru profilul ODVA AC drive și profilul CiA 402 pentru Ethernet IP
Monitorizare fixă a comunicațiilor setată de adaptorul scaner Ethernet IP (Master) pentru Ethernet IP
Tip afișaj
1 LED pentru MS (starea modulului)
1 LED pentru NS (starea rețelei)
1 LED pentru activitatea portului Ethernet
1 LED pentru activitatea portului Modbus TCP
Caracteristici fizice
Greutate netă: 0,3 kg
