Servomotorul Schneider Electric BMI0702T06A este o soluție de acționare extrem de compactă și versatilă, care face parte din familia de produse Lexium 32i. Acest servomotor cu controler de motor integrat a fost dezvoltat special pentru aplicații în care economisirea spațiului și poziționarea precisă sunt cerințe importante. BMI0702T06A este un servomotor monofazat cu amplificator de putere încorporat, care poate funcționa într-un interval de tensiune de 115-230 V. Motorul are o viteză mecanică maximă de 8000 rpm, ceea ce oferă o flexibilitate excepțională într-o varietate de aplicații industriale. Cu o putere nominală de 700 W și un cuplu continuu de 2,48 Nm, motorul este alegerea ideală pentru sarcini de automatizare de intensitate medie. Cuplul maxim al motorului poate atinge 6,6 Nm la ambele tensiuni de alimentare (115 V și 230 V), asigurând o funcționare fiabilă chiar și în situații de suprasarcină pe termen scurt. O caracteristică specială a modelului BMI0702T06A este feedback-ul absolut monofazat SinCos Hiperface încorporat, care oferă un semnal de viteză cu o rezoluție de 32768 puncte/rotație. Acest lucru este esențial pentru aplicațiile care necesită o poziționare de înaltă precizie. Motorul este compatibil cu controlerele Lexium LXM32i CANopen și EtherCAT, ceea ce facilitează integrarea în diverse rețele industriale. Motorul are protecție IP54 la arbore, în timp ce carcasa are protecție IP65, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. Motorul are un diametru al arborelui de 11 mm și o lungime a arborelui de 23 mm, care poate fi echipat cu o flanșă standard internațională, cu o dimensiune a flanșei de 70 mm. Parametrii tehnici demni de menționat ai BMI0702T06A includ o constantă de cuplu de 0,63 N.m/A și o constantă EMF inversă de 42,1 V/krpm. Motorul are 10 poli, o inerție a rotorului de 1,13 kg.cm², o rezistență a statorului de 2,7 Ohm și o inductanță a statorului de 7,8 mH la 20 °C. Motorul este răcit prin convecție naturală, astfel încât nu necesită un sistem de răcire separat. Lungimea sa totală este de 268 mm și este compatibil cu majoritatea soluțiilor de montare standard industriale, având 4 orificii de montare cu un diametru de 5,5 mm, situate pe un cerc cu un diametru de 75-82 mm. Motorul poate fi utilizat în diferite tipuri de montare, combinat cu rezistențe de frânare standard sau externe, ceea ce mărește și mai mult gama sa de aplicații.

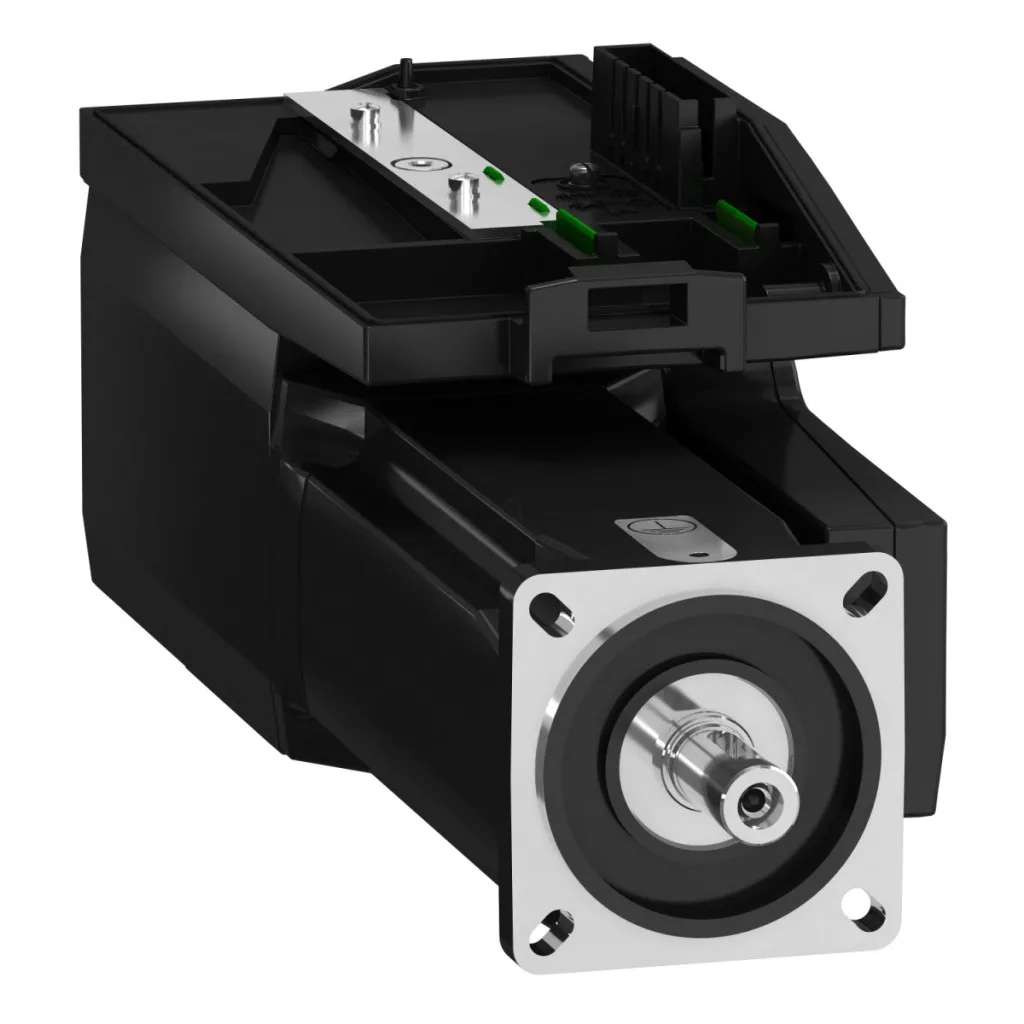

Schneider Electric Lexium 32i - BMI0702T06A - Servomotor cu acționare integrată 32i, 70 mm, 700 W, 2,48 Nm, IP54, 1f, fără blocare Date tehnice
Caracteristici cheie
Compatibilitate cu familia de produse: Lexium 32i
Denumire scurtă a dispozitivului: BMI
Tipul produsului sau componentei: Servomotor cu amplificare de putere
Date suplimentare
Viteza mecanică maximă: 8000 rpm
Tensiune nominală de alimentare: 115...230 V - 15...10%
Limite tensiune de alimentare: 100…240 V
Număr faze rețea: Monofazat
Frecvență alimentare: 50/60 Hz - 5...5 %
Limite de frecvență a rețelei: 47,5…63 Hz
Filtru EMC: integrat
Curent de ieșire continuu: 2,6 A la 8 kHz
Curent de ieșire 3s vârf: 10,5 A la 230 V timp de 1 secundă
Curent staționar continuu: 2,6 A
Cuplu staționar continuu: 2,48 N.m la 115...230 V monofazat
Cuplu staționar de vârf: 6,6 N.m la 115 V monofazat, 6,6 N.m la 230 V monofazat
Putere nominală de ieșire: 700 W pentru 230 V monofazat, 400 W pentru 115 V monofazat
Cuplu nominal: 2,2 N.m pentru 115 V monofazat, 1,7 N.m pentru 230 V monofazat
Viteză nominală: 4000 rpm pentru 230 V monofazat, 1700 rpm pentru 115 V monofazat
Curent maxim Irms: 17,7 A pentru 230 V monofazat, 17,7 A pentru 115 V monofazat
Compatibilitate produs: Controler de acționare LXM32i CANopen, Controler de acționare LXM32i EtherCAT
Caracteristici mecanice
Capătul arborelui: Fără blocare
Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 11 mm
Lungime arbore: 23 mm
Tip feedback: Absolut cu o singură rotație SinCos Hiperface
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna Suport de montare: Flanșă standard internațional Dimensiune flanșă motor: 70 mm Conexiune electrică: Conector cu circuit imprimat Cuplu constant: 0,63 N.m/A la 20 °C Forță contraelectromotoare constantă: 42,1 V/krpm la 20 °C Număr de poli ai motorului: 10
Cuplu de inerție al rotorului: 1,13 kg.cm²
Rezistența statorului: 2,7 Ohm la 20 °C
Inductanța statorului: 7,8 mH la 20 °C
Constanta de timp electrică a statorului: 2,89 ms la 20 °C
Caracteristici de sarcină maximă
Forța radială maximă Fr: 710 N la 1000 rpm, 560 N la 2000 rpm, 490 N la 3000 rpm, 450 N la 4000 rpm, 410 N la 5000 rpm, 390 N la 6000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 268 mm
Număr de stive de motoare: 2 Diametrul colierului de centrare: 60 mm Adâncimea colierului de centrare: 2,5 mm Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul orificiilor de montare: 75–82 mm Distanța de la umăr la marginea arborelui: 2,5 mm Caracteristici de mediu Grad de protecție IP: Arborele: IP54, Carcasă: IP65
