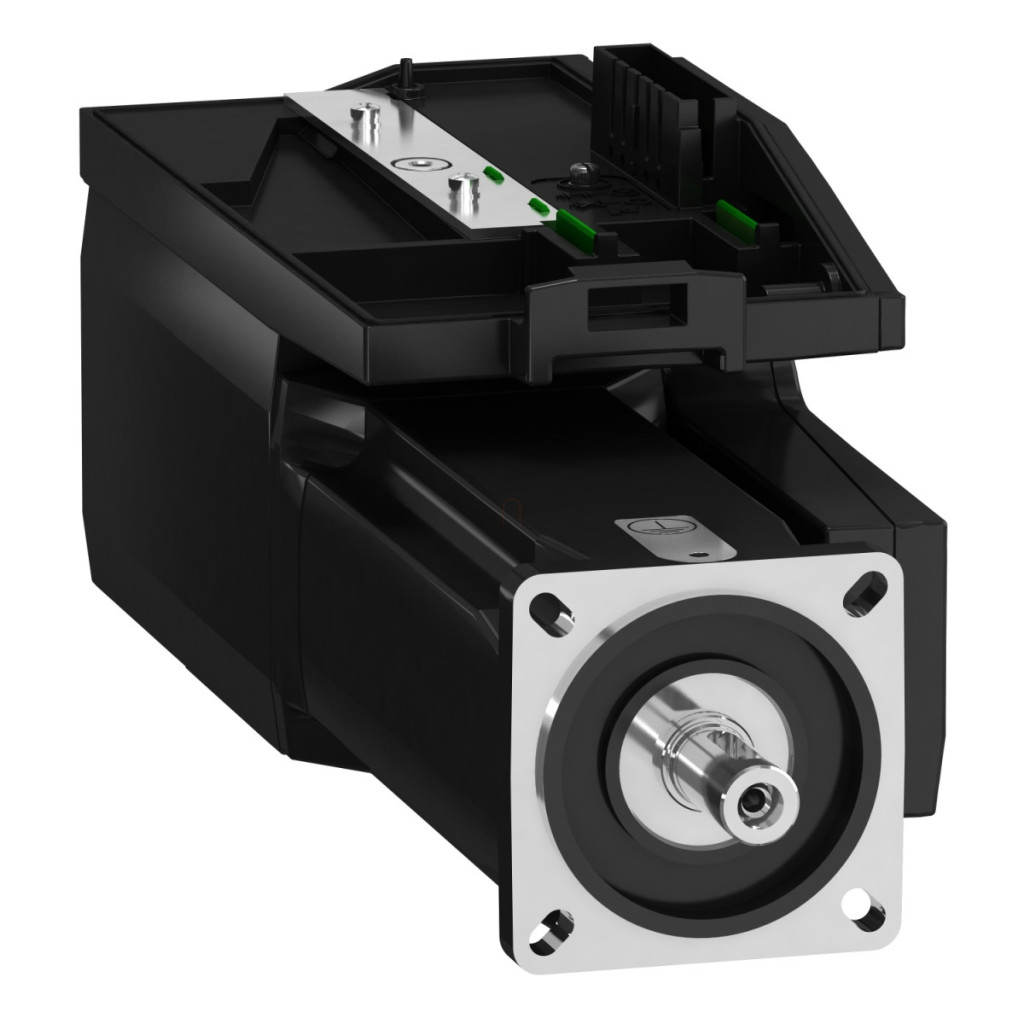

Schneider Electric Lexium 32i - BMI0703P02F - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare

Lățime: 186 mm

Lungime: 550 mm

Înălțime: 250 mm

Comandă specială

Schneider Electric Lexium 32i - BMI0703P02F - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare

Name: Schneider Electric Lexium 32i - BMI0703P02F - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare
Brand: Schneider Electric Zrt.
SKU: 3606485376318
Price: 12616.62 RON
Availability: InStock

12 616,62 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32i

Servomotorul Schneider Electric BMI0703P02F este un membru excelent al seriei Lexium 32i, dotat cu o unitate de control încorporată. Acest servomotor trifazic, cu clasă de protecție IP54 și encoder multiturn absolut, este alegerea ideală pentru sarcini de poziționare și control al vitezei de înaltă precizie în medii industriale. Servomotorul BMI0703P02F oferă performanțe și versatilitate remarcabile. Cu o putere nominală de 900 W, un cuplu continuu de 3,4 Nm și un cuplu maxim de până la 8,6 Nm, este perfect potrivit pentru sarcini de mișcare dinamică. Motorul funcționează într-un interval de tensiune de alimentare trifazată de 208-480 V, ceea ce îl face extrem de flexibil pentru utilizare într-o varietate de medii industriale. Viteza mecanică maximă de 8000 rpm și filtrul EMC încorporat sporesc și mai mult utilitatea sa în automatizarea industrială. Una dintre caracteristicile remarcabile ale servomotorului BMI0703P02F este sistemul său avansat de feedback. Codificatorul absolut multiturn SinCos Hiperface are o rezoluție de 131072 puncte/rotație × 4096 rotații, ceea ce asigură o precizie excepțională. Motorul este disponibil într-o versiune cu frână, care oferă un cuplu de reținere de 3 Nm, fiind ideal pentru aplicații în care este necesară menținerea precisă a poziției atunci când motorul este oprit. Răcirea prin convecție naturală simplifică instalarea și reduce cerințele de întreținere. BMI0703P02F are o frână încorporată, care este benefică și din punct de vedere al siguranței. Etapa de putere încorporată în motor este un avantaj suplimentar în ceea ce privește economisirea spațiului și simplificarea cablării. Motorul are o flanșă de 70 mm, care este o dimensiune standard internațională, ceea ce îl face ușor de montat într-o varietate de mașini. Capătul arborelui motorului este neprelucrat, cu un diametru de 14 mm și o lungime de 30 mm, ceea ce oferă o mare flexibilitate pentru diferite aplicații. BMI0703P02F este extrem de potrivit pentru utilizarea cu unitățile de acționare din seria Lexium 32i, în special cu unitățile de control care acceptă comunicația CANopen și EtherCAT. Această compatibilitate permite integrarea ușoară a motorului în medii industriale moderne, conectate în rețea. Motorul respectă toate standardele industriale, iar fișa sa tehnică conține caracteristici detaliate privind cuplul/viteza pentru tensiuni de alimentare de 208 V, 400 V și 480 V, facilitând selectarea motorului potrivit pentru aplicație. La tensiuni de alimentare mai mici (208 V), acesta furnizează o putere de vârf de 1138 W și o putere continuă de 564 W, în timp ce la 480 V, furnizează o putere de vârf de 2915 W și o putere continuă de 945 W.

Schneider Electric Lexium 32i - BMI0703P02F - Date tehnice servomotor cu acționare integrată 32i

Caracteristici principale

Compatibilitate: Lexium 32i

Denumire scurtă a dispozitivului: BMI

Tipul produsului sau componentului: Servomotor cu etapă de putere

Caracteristici suplimentare

Viteza mecanică maximă: 8000 rpm

Tensiune nominală de alimentare: 208...480 V - 15...10%

Limite de tensiune de alimentare: 208…480 V

Număr de faze de rețea: Trifazat

Frecvență de alimentare: 50/60 Hz - 5...5%

Limite de frecvență a rețelei: 47,5…63 Hz

Filtru EMC: Încorporat

Curent de ieșire continuu: 2 A la 8 kHz

Curent de ieșire 3s vârf: 6 A la 400 V timp de 3 secunde

Curent continuu staționar: 2 A

Cuplu continuu staționar: 3,4 N.m la 208...480 V trifazat

Cuplu continuu de vârf: 8,6 N.m 208 V trifazat
8,6 N.m 400 V trifazat
8,6 N.m 480 V trifazat

Putere nominală de ieșire: 900 W trifazat 400 V
900 W trifazat 480 V
450 W trifazat 208 V

Cuplu nominal: 2,9 N.m 208 V trifazat
2,7 N.m 400 V trifazat
2,3 N.m 480 V trifazat

Viteză nominală: 3300 rpm trifazic 400 V
1600 rpm trifazic 208 V
3900 rpm trifazic 480 V

Curent maxim Irms: 12,5 A 400 V, trifazic
12,5 A 480 V, trifazic
12,5 A 208 V, trifazic

Compatibilitate produs: Unitate de control al acționării LXM32i CANopen
Unitate de control al acționării LXM32i EtherCAT

Caracteristici motor

Capăt arbore: Ne prelucrat

Al doilea arbore: Al doilea arbore fără capăt

Diametru arbore: 14 mm

Lungime arbore: 30 mm

Tip feedback: Absolut multiturn SinCos Hiperface

Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații

Frână de reținere: Încorporată

Cuplu de reținere: Frână de reținere 3 N.m

Suport de montare: Flanșă standard internațional

Dimensiune flanșă motor: 70 mm

Conexiune electrică: Conector cu circuit imprimat

Cuplu constant: 1,41 N.m/A la 20 °C

Contraforță constantă: 95,39 V/krpm la 20 °C

Număr de poli ai motorului: 10

Inerție rotor: 1,78 kg.cm²

Rezistență stator: 7,99 Ohm la 20 °C

Inductanța statorului: 25,6 mH la 20 °C

Constanta de timp electrică a statorului: 3,2 ms la 20 °C

Forța radială maximă Fr: 730 N la 1000 rpm
580 N la 2000 rpm
510 N la 3000 rpm
460 N la 4000 rpm
430 N la 5000 rpm
400 N la 6000 rpm

Forță axială maximă Fa: 0,2 x Fr

Putere de acționare a frânei: 5 W

Tip de răcire: Convecție naturală

Lungime: 339 mm

Număr de unități motor: 3

Caracteristici mecanice

Diametru colier de centrare: 60 mm

Adâncime colier de centrare: 2,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 5,5 mm

Diametru cerc orificii de montare: 75...82 mm

Distanța dintre flanșa arborelui și jantă: 2,5 mm

Mediu

Grad de protecție IP: Arborele: IP54
Carcasă: IP65

Caracteristici de performanță

Putere maximă de vârf la 208 V: 1138 W la 1360 rpm cu un cuplu de 7,99 N.m

Putere maximă continuă la 208 V: 564 W la 1840 rpm cu un cuplu de 2,93 N.m

Putere maximă de vârf la 400 V: 2390 W la 2960 rpm cu un cuplu de 7,71 N.m

Putere maximă continuă la 400 V: 895 W la 3760 rpm cu un cuplu de 2,27 N.m

Putere maximă de vârf la 480 V: 2915 W la 3600 rpm cu un cuplu de 7,73 N.m

Putere maximă continuă la 480 V:945 W la 4560 rpm cu un cuplu de 1,98 N.m

Date

Lățime

186 mm

Lungime

550 mm

Înălțime

250 mm

EAN prezentat

3606485376318

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

6,5 kg/bucată

Numar articol

3606485376318
