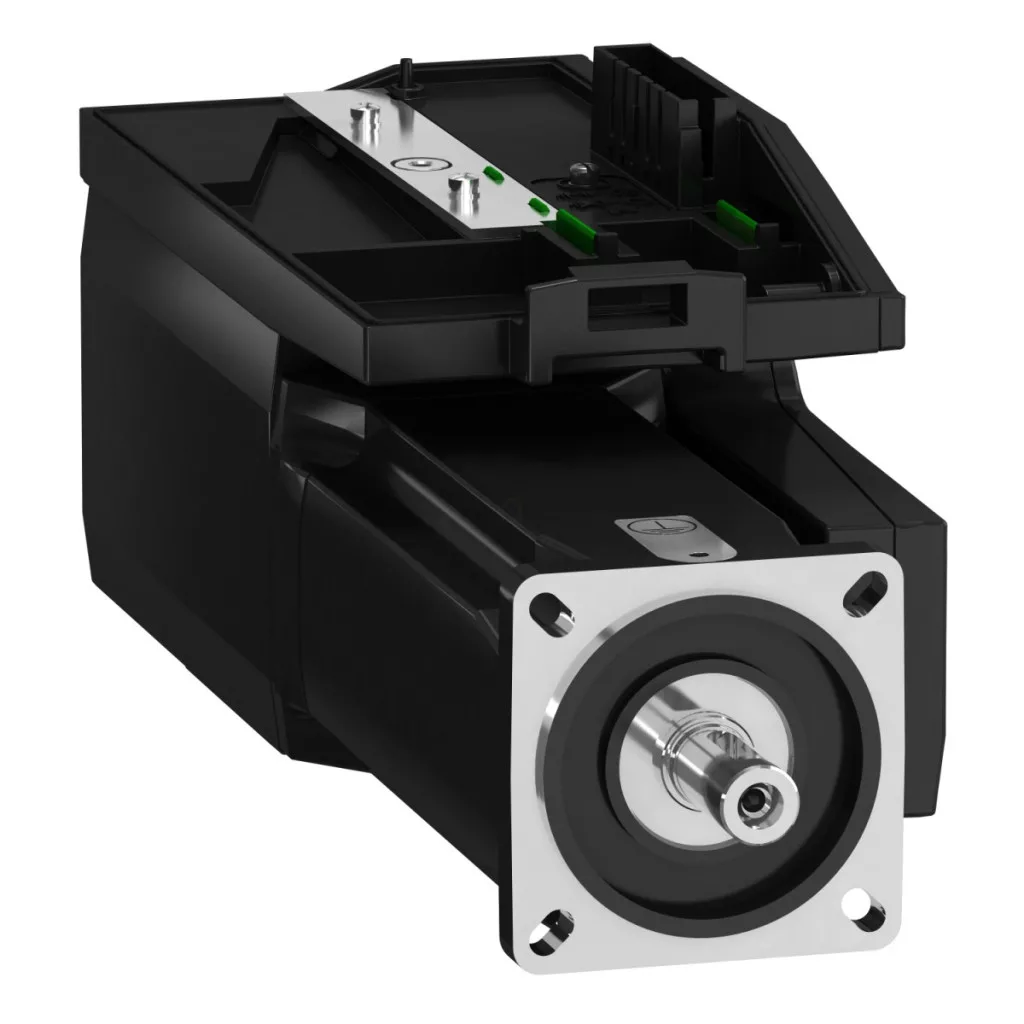

Schneider Electric Lexium 32i - BMI0703P07A - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare

Lățime: 267 mm

Lungime: 595 mm

Înălțime: 203 mm

Comandă specială

Schneider Electric Lexium 32i - BMI0703P07A - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare

Name: Schneider Electric Lexium 32i - BMI0703P07A - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare
Brand: Schneider Electric Zrt.
SKU: 3606485376349
Price: 11194.75 RON
Availability: InStock

11 194,75 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32i

Servomotorul Schneider Electric BMI0703P07A face parte din familia de produse Lexium 32i, care oferă un sistem de acționare integrat pentru aplicații industriale. Acest motor compact are un amplificator de putere încorporat, care simplifică semnificativ procesul de instalare și reduce spațiul necesar în dulapul de comandă. Servomotorul BMI0703P07A permite o poziționare extrem de precisă datorită sistemului său de feedback absolut multiturn SinCos Hiperface, care funcționează la o rezoluție de 32.768 puncte/rotație x 4.096 rotații. Acest feedback de înaltă precizie îl face ideal pentru sarcini de control al mișcării de precizie, cum ar fi robotica, tehnologia de ambalare sau liniile de producție automatizate. Designul cu 10 poli al motorului, cuplul constant de 1,41 N.m/A și tensiunea de feedback de 95,39 V/krpm (la 20 °C) asigură performanțe stabile în diverse condiții de funcționare. Motorul necesită o sursă de alimentare trifazată în intervalul 208-480 V și poate atinge o viteză mecanică maximă de până la 8000 rpm. Cuplul constant este de 3,4 N.m, în timp ce cuplul maxim poate fi de 8,6 N.m la diferite tensiuni de alimentare. Puterea nominală este de 450 W la 208 V și 900 W la 400 V și 480 V. Motorul funcționează la viteze nominale diferite, în funcție de tensiunea de alimentare: 1600 rpm la 208 V, 3300 rpm la 400 V și 3900 rpm la 480 V. Acești parametri fac motorul extrem de flexibil pentru o gamă largă de aplicații. BMI0703P07A are un grad de protecție IP54 la arbore și IP65 la carcasă, ceea ce îl face ideal pentru utilizarea în medii prăfuite sau umede. Motorul este echipat cu o flanșă standard internațională cu o dimensiune de 70 mm, ceea ce facilitează integrarea sa în diverse sisteme. Conexiunea electrică prin intermediul unui conector cu circuit imprimat simplifică și mai mult instalarea și întreținerea. Servomotorul BMI0703P07A este compatibil cu unitățile de control Schneider Electric LXM32i CANopen și LXM32i EtherCAT, ceea ce facilitează integrarea în sistemele de control existente. Motorul are un diametru de 14 mm și un arbore lung de 30 mm, ceea ce asigură o conexiune mecanică adecvată pentru diverse aplicații. Soluția de răcire prin convecție naturală garantează o funcționare fiabilă în diverse condiții de mediu. Capacitatea maximă de încărcare radială a motorului variază în funcție de viteză, de la 730 N la 1000 rpm la 400 N la 6000 rpm, în timp ce forța axială maximă poate fi de 0,2 x Fr, crescând și mai mult potențialul său de utilizare în diverse aplicații industriale.

Schneider Electric Lexium 32i - BMI0703P07A - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, fără blocare Date tehnice

Caracteristici cheie

Compatibilitate cu familia de produse: Lexium 32i

Denumire scurtă a dispozitivului: BMI

Tipul produsului sau al componentei: Servomotor cu amplificare de putere integrată

Caracteristici tehnice

Viteza mecanică maximă: 8000 rpm

Tensiune nominală de alimentare: 208...480 V - 15...10 %

Limite tensiune de alimentare: 208…480 V

Număr faze rețea: Trifazată

Frecvență rețea: 50/60 Hz - 5...5 %

Limite de frecvență a rețelei: 47,5…63 Hz

Filtru EMC: integrat

Curent de ieșire continuu: 2 A la 8 kHz

Curent de ieșire de vârf 3s: 6 A la 400 V timp de 3 secunde

Curent de menținere continuu: 2 A

Cuplu de menținere continuu: 3,4 N.m la 208...480 V trifazat

Cuplu de menținere de vârf: 8,6 N.m la 208 V trifazat, 8,6 N.m la 400 V trifazat, 8,6 N.m la 480 V trifazat

Putere nominală de ieșire: 900 W la 400 V trifazat, 900 W la 480 V trifazat, 450 W la 208 V trifazat

Cuplu nominal: 2,9 N.m la 208 V trifazat, 2,7 N.m la 400 V trifazat, 2,3 N.m la 480 V trifazat

Viteză nominală: 3300 rpm la 400 V trifazat, 1600 rpm la 208 V trifazat, 3900 rpm la 480 V trifazat

Curent maxim: 12,5 A la 400 V trifazat, 12,5 A la 480 V trifazat, 12,5 A la 208 V trifazat

Compatibilitate produs: unitate de control al acționării LXM32i CANopen, unitate de control al acționării LXM32i EtherCAT

Caracteristici mecanice

Capătul arborelui: fără blocare

Al doilea arbore: Fără capăt al doilea al arborelui

Diametru arbore: 14 mm

Lungime arbore: 30 mm

Tip feedback: Absolut multiturn SinCos Hiperface

Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații Frână de reținere: Niciuna Tip de montare: Flanșă standard internațional Dimensiune flanșă motor: 70 mm Conexiune electrică: Conector cu circuit imprimat

Caracteristici electrice

Constantă de cuplu: 1,41 N.m/A la 20 °C

Constanta EMF inversă: 95,39 V/krpm la 20 °C

Număr de poli ai motorului: 10

Inerție rotor: 1,67 kg.cm²

Rezistență stator: 7,99 Ohm la 20 °C

Inductanța statorului: 25,6 mH la 20 °C

Constanta de timp electrică a statorului: 3,2 ms la 20 °C

Capacitate de încărcare mecanică

Forța radială maximă Fr: 730 N la 1000 rpm, 580 N la 2000 rpm, 510 N la 3000 rpm, 460 N la 4000 rpm, 430 N la 5000 rpm, 400 N la 6000 rpm

Forță axială maximă Fa: 0,2 x Fr

Răcire și dimensiuni

Tip de răcire: Convecție naturală

Lungime: 300 mm

Număr de stive de motoare: 3 Diametru colier de centrare: 60 mm Adâncime colier de centrare: 2,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul distanței dintre orificiile de montare: 75–82 mm Distanța dintre umărul arborelui și flanșă: 2,5 mm Protecția mediului Grad de protecție IP: Arborele: IP54, Carcasă: IP65 IP54, Carcasă: IP65

Date

Lățime

267 mm

Lungime

595 mm

Înălțime

203 mm

EAN prezentat

3606485376349

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

6,11 kg/bucată

Numar articol

3606485376349
