Servomotorul Schneider Electric BMI0703P11A oferă o soluție compactă și puternică pentru aplicații de automatizare industrială. Acest servomotor cu acționare integrată face parte din familia de produse Lexium 32i, care combină avantajele unui servomotor și ale unui motor într-o singură unitate compactă, reducând cerințele de spațiu și costurile de instalare. BMI0703P11A este un servomotor trifazat, cu clasă de protecție IP54, care oferă performanțe excelente într-o varietate de aplicații industriale. Motorul are o putere nominală de 900 W cu o sursă de alimentare trifazată de 400 V și 480 V, oferind în același timp 450 W la 208 V. Motorul are un cuplu continuu de 3,4 Nm și un cuplu maxim de până la 8,6 Nm, ceea ce îl face o alegere excelentă pentru aplicații care necesită poziționare precisă și cuplu ridicat. BMI0703P11A are o viteză mecanică maximă de 8000 rpm, ceea ce îi permite să funcționeze într-o gamă largă de viteze. Viteza nominală a motorului variază în funcție de tensiunea de alimentare: 3300 rpm la 400 V, 1600 rpm la 208 V și 3900 rpm la 480 V. Această variabilitate permite motorului să funcționeze optim în diferite condiții de alimentare. Cuplul nominal variază, de asemenea, în funcție de tensiunea de alimentare: 2,9 Nm la 208 V, 2,7 Nm la 400 V și 2,3 Nm la 480 V. Constanta de cuplu a motorului este de 1,41 Nm/A la 20 °C, în timp ce constanta EMF inversă este de 95,39 V/krpm la 20 °C. Sistemul de feedback BMI0703P11A este un encoder SinCos Hiperface absolut cu o singură rotație, cu o rezoluție de 131072 puncte/rotație, care permite o poziționare extrem de precisă. Arborele motorului are o cheie, cu un diametru de 14 mm și o lungime de 30 mm, ceea ce îl face compatibil cu multe aplicații industriale. Lățimea fantei este de 5 mm. Motorul este răcit prin convecție naturală și nu include o frână de reținere. În ceea ce privește montarea, BMI0703P11A are o flanșă standard internațională cu o dimensiune a flanșei motorului de 70 mm. Colierul de centrare are un diametru de 60 mm și o adâncime de 2,5 mm. Există 4 orificii de montare cu un diametru de 5,5 mm, iar diametrul circular al orificiilor de montare este de 75-82 mm. Conexiunea electrică se realizează printr-un conector pentru placă de circuit imprimat. BMI0703P11A este compatibil cu unitățile de control LXM32i CANopen și LXM32i EtherCAT, oferind flexibilitate în integrarea sistemului. Servomotorul are un filtru EMC încorporat, care reduce interferențele electromagnetice. Motorul are protecție IP54 pentru arbore, în timp ce carcasa are protecție IP65, asigurând o funcționare fiabilă chiar și în condiții de mediu mai dificile.

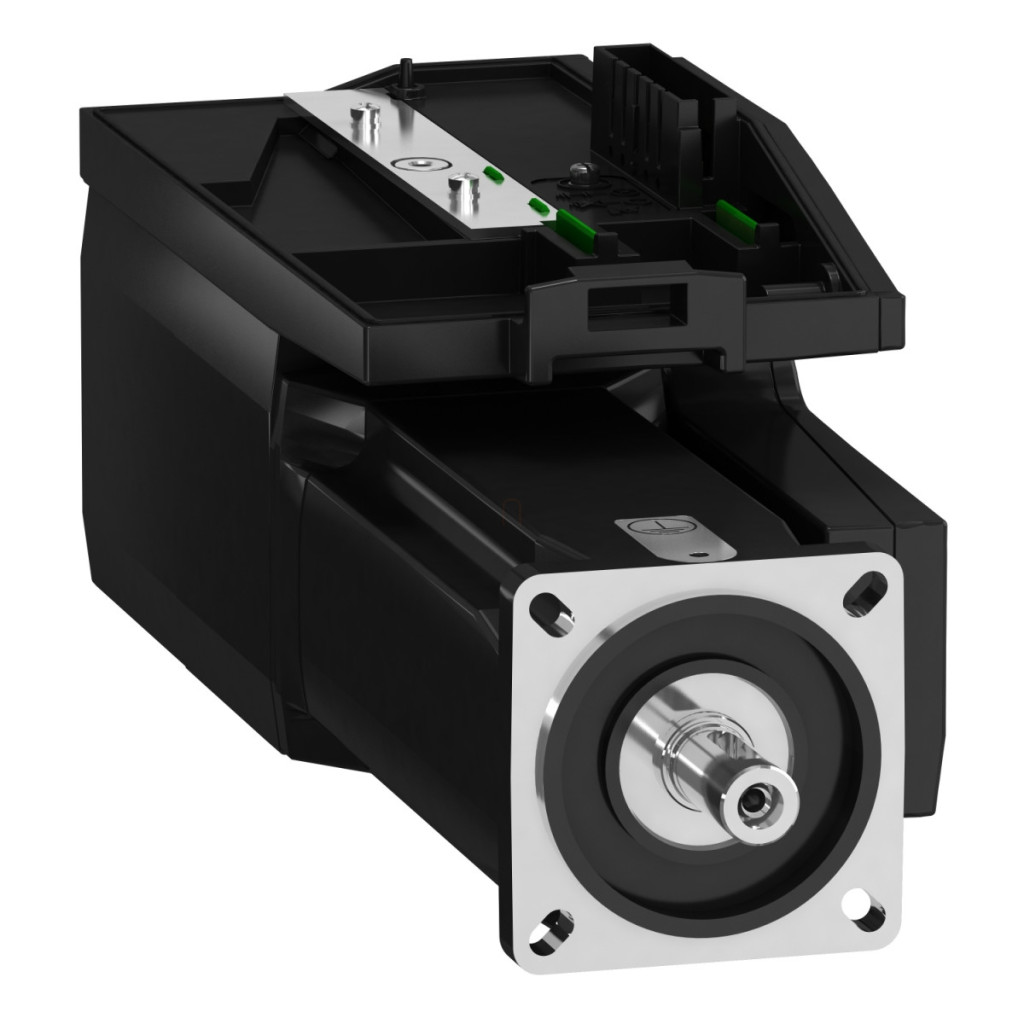

Schneider Electric Lexium 32i - BMI0703P11A - Servomotor cu acționare integrată 32i, 70 mm, 900 W, 3,4 Nm, IP54, 3f, cu blocare Date tehnice
Caracteristici principale
Tipul produsului: Servomotor cu acționare integrată
Denumirea scurtă a dispozitivului: BMI
Compatibilitatea familiei de produse: Lexium 32i
Caracteristici electrice
Tensiune nominală de alimentare: 208...480 V - 15...10%
Limite de tensiune de alimentare: 208...480 V
Număr de faze ale rețelei: Trei faze
Frecvența de alimentare: 50/60 Hz - 5...5 %
Limite de frecvență ale rețelei: 47,5...63 Hz
Filtru EMC: integrat
Curent de ieșire continuu: 2 A la 8 kHz
Curent de ieșire vârf 3s: 6 A la 400 V timp de 3 s
Curent continuu staționar: 2 A
Cuplu continuu staționar: 3,4 Nm la 208...480 V trifazat
Cuplu de menținere de vârf: 8,6 Nm 208 V trifazat
8,6 Nm 400 V trifazat
8,6 Nm 480 V trifazat
Putere nominală de ieșire: 900 W pentru 400 V trifazat
900 W pentru 480 V trifazat
450 W pentru 208 V trifazat
Cuplu nominal: 2,9 Nm pentru trifazat 208 V
2,7 Nm pentru trifazat 400 V
2,3 Nm pentru trifazat 480 V
Viteză nominală: 3300 rpm pentru trifazat 400 V
1600 rpm pentru trifazat 208 V
3900 rpm pentru trifazat 480 V
Curent maxim Irms: 12,5 A pentru trifazat 400 V
12,5 A pentru trifazat 480 V trifazat
12,5 A 208 V, trifazat
Caracteristici motor
Tip feedback: SinCos Hiperface absolut cu o singură rotație
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Cuplu constant: 1,41 N·m/A la 20 °C
EMF invers constant: 95,39 V/krpm la 20 °C
Număr de poli ai motorului: 10
Inerție de rotație: 1,67 kg.cm²
Rezistență stator: 7,99 Ohm la 20 °C
Inductanță stator: 25,6 mH la 20 °C
Constantă de timp electrică stator: 3,2 ms la 20 °C
Tip de răcire: Convecție naturală
Caracteristici mecanice
Design arbore: Blocat
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 14 mm
Lungime arbore: 30 mm
Lățime zăvor: 5 mm
Dimensiune flanșă motor: 70 mm
Diametru colier de centrare: 60 mm Adâncimea colierului de centrare: 2,5 mm Număr de orificii de montare: 4 Diametrul orificiului de montare: 5,5 mm Diametrul circular al orificiului de montare: 75...82 mm Distanța dintre umărul arborelui și flanșă: 2,5 mm Lungime: 300 mm Număr de fascicule motor: 3 Compatibilitatea produsului Unitate de control a acționării: LXM32i CANopen Unitate de control a acționării: LXM32i EtherCAT Mediu Grad de protecție IP: Ax: IP54 Carcasă: IP65
