Schneider Electric BMI1002P01A este un servomotor de înaltă calitate cu amplificare de putere integrată, parte a familiei de produse Lexium 32i. Acest motor trifazat compact este ideal pentru sarcini de poziționare de precizie și control al vitezei în medii de automatizare industrială. Servomotorul BMI1002P01A oferă performanțe remarcabile în clasa sa. Cu o tensiune de alimentare trifazată de 400 V, acesta oferă o putere nominală de ieșire de 1900 W și o viteză de rotație mecanică maximă de 6000 rpm. Motorul are un cuplu continuu de 6 N.m și un cuplu maxim de 14 N.m, oferind caracteristici dinamice excelente pentru sarcini de poziționare rapidă. Cuplul său nominal este de 5,1 N.m la 400 V, 5,4 N.m la 208 V și 4,1 N.m la 480 V. Viteza nominală a motorului poate fi de 1900 rpm (208 V), 3800 rpm (400 V) sau 4700 rpm (480 V), în funcție de tensiunea de alimentare. BMI1002P01A are o serie de caracteristici tehnice avansate. Datorită feedback-ului absolut SinCos Hiperface cu o singură rotație, acesta are o rezoluție de exact 131072 puncte/rotație, ceea ce permite o poziționare extrem de precisă. Motorul are un filtru EMC încorporat, un curent de ieșire de 4 A la 8 kHz și un curent maxim de 17,5 A. Motorul este compatibil cu unitățile de control al acționării LXM32i CANopen și LXM32i EtherCAT, permițând integrarea flexibilă a sistemului în diverse rețele industriale. Capătul arborelui este fără filet, cu un diametru de 19 mm și o lungime de 40 mm. Motorul are un grad de protecție IP54 la arbore și IP65 la carcasă, asigurând o funcționare fiabilă chiar și în medii prăfuite sau umede. Alte date tehnice importante pentru BMI1002P01A includ constanta de cuplu (1,28 N.m/A la 20 °C), constanta EMF inversă (84,52 V/krpm la 20 °C) și 10 poli ai motorului. Cuplul de inerție al rotorului este de 6,28 kg.cm², rezistența statorului este de 2,347 Ohm, iar inductanța statorului este de 9,79 mH la 20 °C. Motorul este răcit prin convecție naturală, astfel încât nu necesită un sistem de răcire separat. Din punct de vedere al instalării, este important ca motorul să aibă o flanșă standard internațională, cu o dimensiune a flanșei motorului de 100 mm, un diametru al colierului de echilibrare de 95 mm și o adâncime de 3,5 mm. Carcasa motorului are o lungime de 273 mm și 4 orificii de montare cu un diametru de 9 mm.

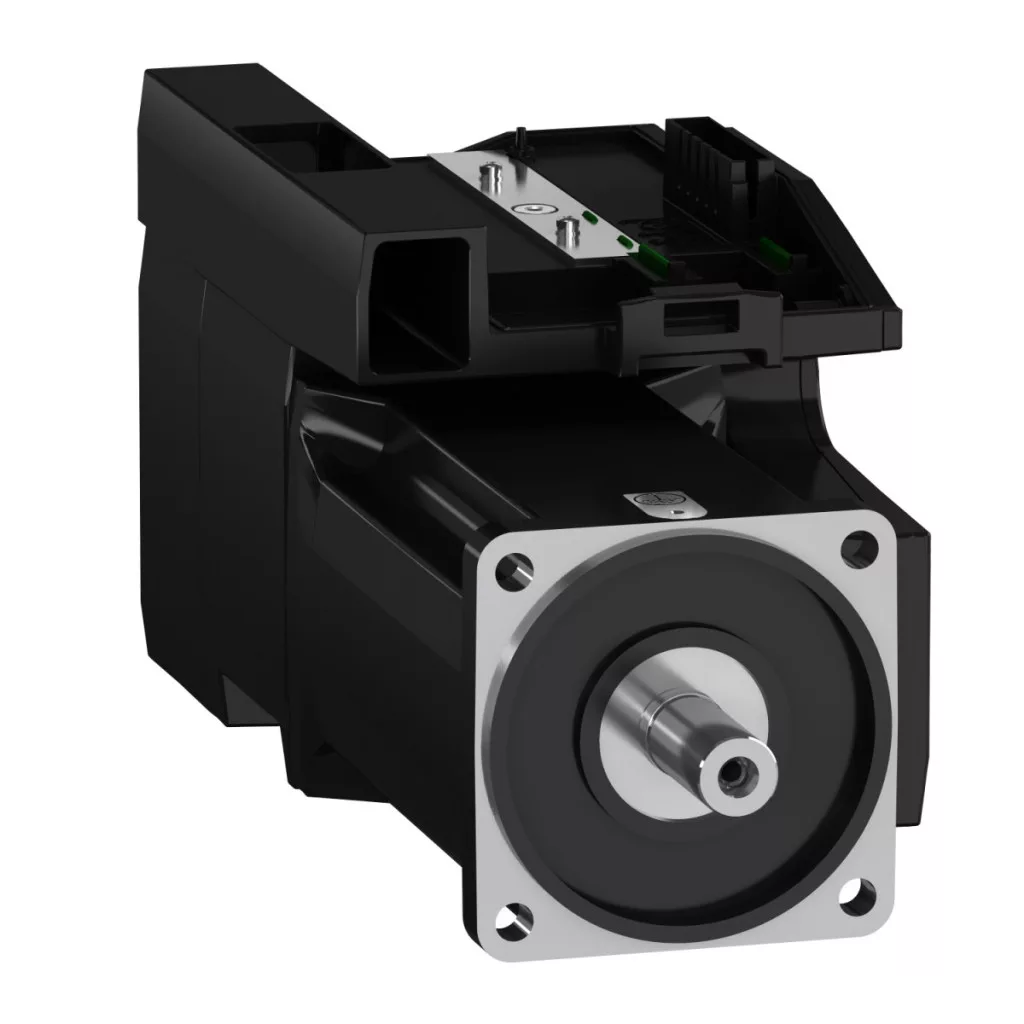

Schneider Electric Lexium 32i - BMI1002P01A - Servomotor cu acționare integrată 32i, 100 mm, 1900 W, 6 Nm, IP54, 3f, fără blocare date tehnice
Caracteristici generale
Compatibilitate cu familia de produse: Lexium 32i
Denumire scurtă a dispozitivului: BMI
Tipul produsului sau componentului: Servomotor cu amplificare de putere
Date tehnice
Viteza mecanică maximă: 6000 rpm
Tensiune nominală de alimentare: 208...480 V - 15...10%
Limite tensiune de alimentare: 208…480 V
Număr faze rețea: Trifazic
Frecvență alimentare: 50/60 Hz - 5...5 %
Limite de frecvență a rețelei: 47,5…63 Hz
Filtru EMC: Integrat
Curent de ieșire continuu: 4 A la 8 kHz
Curent de ieșire de vârf 3s: 12 A la 400 V timp de 3 secunde
Curent continuu staționar: 4 A
Cuplu continuu staționar: 6 N.m 208...480 V alimentare trifazată
Cuplu continuu de vârf: 14 N.m la o alimentare trifazată de 208 V
14 N.m la o alimentare trifazată de 400 V
14 N.m la o alimentare trifazată de 480 V
Putere nominală de ieșire: 1000 W cu alimentare trifazată de 208 V
1900 W cu alimentare trifazată de 400 V
1900 W cu alimentare trifazată de 480 V
Cuplu nominal: 5,1 N.m la o sursă de alimentare trifazată de 400 V
5,4 N.m la o sursă de alimentare trifazată de 208 V
4,1 N.m la o sursă de alimentare trifazată de 480 V
Viteză nominală: 1900 rpm la alimentare trifazată de 208 V
3800 rpm la alimentare trifazată de 400 V
4700 rpm la alimentare trifazată de 480 V
Curent maxim Irms: 17,5 A la 208 V, trifazat
17,5 A la 400 V, trifazat
17,5 A la 480 V, trifazat
Feedback și compatibilitate
Compatibilitate produs: Unitate de control al acționării LXM32i CANopen
Unitate de control al acționării LXM32i EtherCAT
Tip de feedback: Absolut cu o singură rotație SinCos Hiperface
Rezoluție feedback viteză: 131072 puncte/rotație
Date mecanice
Capătul arborelui: Fără filet
Al doilea arbore: Fără capăt al doilea ax
Diametru ax: 19 mm
Lungime ax: 40 mm
Frână de reținere: Fără
Suport de montare: Flanșă standard internațional
Dimensiune flanșă motor: 100 mm
Conexiune electrică: Conector cu circuit imprimat
Constantă de cuplu: 1,28 N.m/A la 20 °C
Constantă de forță electromotoare reversibilă: 84,52 V/krpm la 20 °C
Număr de poli ai motorului: 10
Cuplu de inerție rotativă: 6,28 kg.cm²
Rezistența statorului: 2,347 Ohm la 20 °C
Inductanța statorului: 9,79 mH la 20 °C
Constanta de timp electrică a statorului: 4,17 ms la 20 °C
Date privind forța
Forța radială maximă Fr: 990 N la 1000 rpm
790 N la 2000 rpm
690 N la 3000 rpm
620 N la 4000 rpm
580 N la 5000 rpm
Forța axială maximă Fa: 0,2 x Fr
Caracteristici fizice
Tip de răcire: Convecție naturală
Lungime: 273 mm
Număr de stive de motoare: 2
Diametru colier de echilibrare: 95 mm
Adâncimea colierului de echilibrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 9 mm
Diametru cerc orificii de montare: 115 mm
Distanța dintre umărul arborelui și margine: 3,5 mm
Date de mediu
Grad de protecție IP: Arborele: IP54
Carcasă: IP65
