Schneider Electric BMI1002P06A este un servomotor integrat de înaltă performanță, care aparține familiei de produse Lexium 32i. Acest servomotor de ultimă generație combină funcțiile unui motor și ale unui convertizor într-o singură unitate compactă, reducând semnificativ cerințele de cablare și timpul de punere în funcțiune în sistemele de automatizare. Motorul BMI1002P06A oferă performanțe excelente la diferite niveluri de tensiune. Cu o sursă de alimentare trifazată de 208 V, acesta oferă o putere nominală de 1000 W, un cuplu nominal de 5,4 Nm și o viteză nominală de 1900 rpm. Pe sistemele de 400 V, puteți obține o putere nominală de 1900 W, un cuplu de 5,1 Nm și o viteză de 3800 rpm. Cu o sursă de alimentare de 480 V, acesta oferă o putere nominală de 1900 W, un cuplu de 4,1 Nm și o viteză de 4700 rpm. Viteza mecanică maximă a motorului este de 6000 rpm, ceea ce permite aplicații extrem de dinamice. Cuplul maxim atinge 14 Nm în toate cele trei intervale de tensiune, ceea ce înseamnă o accelerare și o capacitate de încărcare excelente. Dispozitivul poate fi utilizat într-un interval de tensiune trifazată de 208-480 V, cu o toleranță de -15% și +10%. Codificatoarele SinCos Hiperface absolute, de înaltă precizie, cu o singură rotație, furnizează feedback privind poziția motorului cu o rezoluție de 32768 puncte/rotație. Acest lucru permite o poziționare deosebit de precisă, care poate fi esențială în procesele de fabricație și asamblare de precizie. Motorul are un design cu 10 poli, cu o inerție a rotorului de 6,28 kg·cm². Cuplul constant este de 1,28 N·m/A la 20 °C, în timp ce forța electromotoare constantă este de 84,52 V/krpm la aceeași temperatură. Servomotorul BMI1002P06A are protecție IP54 la arbore, în timp ce carcasa are protecție IP65, oferind o protecție excelentă împotriva prafului și umezelii. Motorul este răcit prin convecție naturală și nu necesită răcire forțată. Din punct de vedere mecanic, poate fi montat cu o flanșă standard internațională, dimensiunea flanșei motorului fiind de 100 mm. Capătul arborelui este fără filet, diametrul arborelui este de 19 mm, iar lungimea arborelui este de 40 mm. Colierul de centrare are un diametru de 95 mm și o adâncime de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm, situate pe un cerc cu un diametru de 115 mm. BMI1002P06A este compatibil cu unitățile de control al acționării Schneider Electric LXM32i CANopen și LXM32i EtherCAT, ceea ce facilitează integrarea în sisteme de automatizare care utilizează diferite protocoale de rețea. Filtrul EMC integrat sporește și mai mult fiabilitatea și reduce interferențele electromagnetice în sistem. Servomotorul are o lungime totală de 273 mm și dispune de 2 stive de motoare, asigurând un raport optim între performanță și dimensiune.

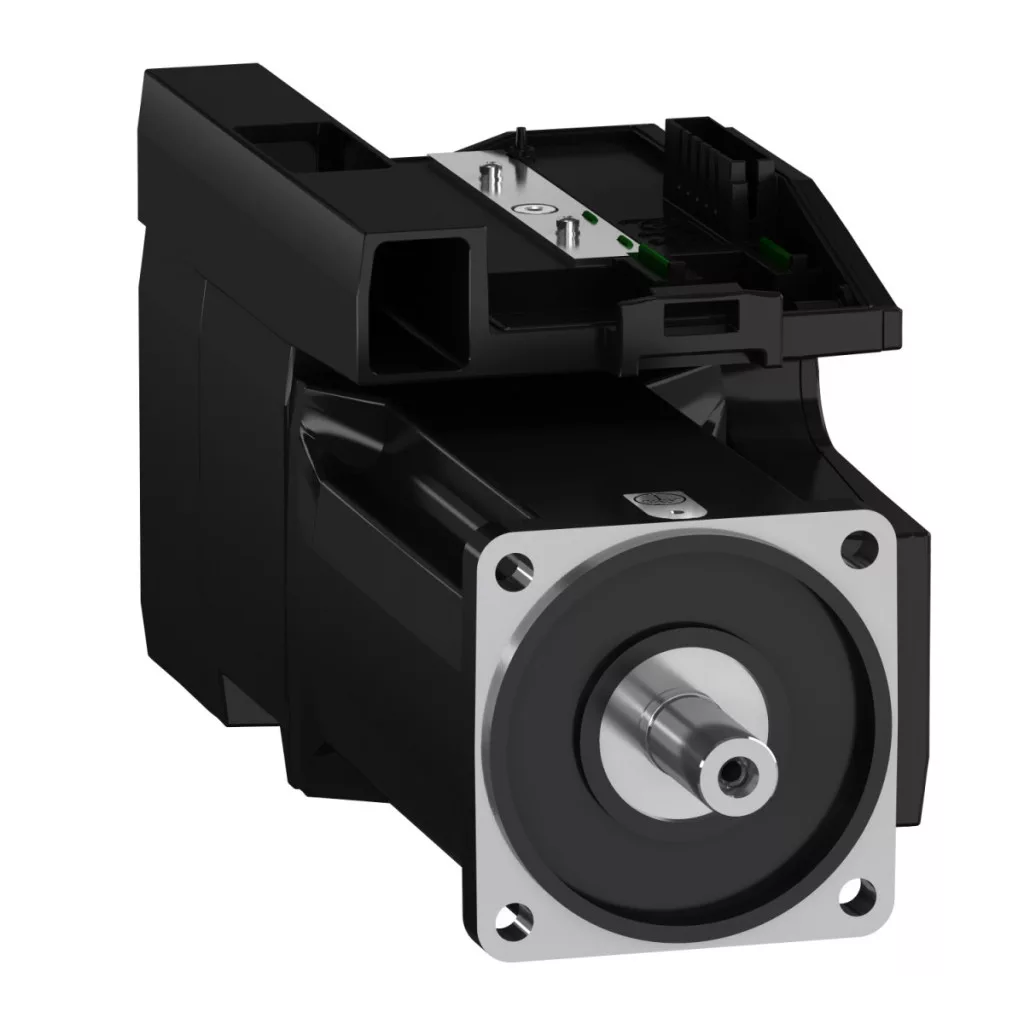

Schneider Electric Lexium 32i - BMI1002P06A - Servomotor cu acționare integrată 32i, 100 mm, 1900 W, 6 Nm, IP54, 3f, fără blocare date tehnice
Caracteristici generale
Compatibilitate cu familia de produse: Lexium 32i
Denumire scurtă a dispozitivului: BMI
Tipul produsului sau al componentei: Servomotor cu amplificare de putere
Parametri tehnici
Viteza mecanică maximă: 6000 rpm
Tensiune nominală de alimentare: 208...480 V - 15...10%
Limite tensiune de alimentare: 208…480 V
Număr faze rețea: Trei faze
Frecvență alimentare: 50/60 Hz - 5...5 %
Limite de frecvență a rețelei: 47,5…63 Hz
Filtru EMC: Integrat
Curent de ieșire continuu: 4 A la 8 kHz
Curent de ieșire 3s vârf: 12 A la 400 V timp de 3 secunde
Curent staționar continuu: 4 A
Cuplu staționar continuu: 6 N.m 208...480 V trifazat
Cuplu staționar de vârf: 14 N.m la 208 V trifazat, 14 N.m la 400 V trifazat, 14 N.m la 480 V trifazat
Caracteristici de putere
Putere nominală de ieșire: 1000 W la 208 V trifazat, 1900 W pentru 400 V trifazat, 1900 W pentru 480 V trifazat
Cuplu nominal: 5,1 N.m pentru trifazat 400 V, 5,4 N.m pentru trifazat 208 V, 4,1 N.m pentru trifazat 480 V
Viteza nominală: 1900 rpm pentru 208 V trifazat, 3800 rpm pentru 400 V trifazat, 4700 rpm pentru 480 V trifazat
Curent maxim Irms: 17,5 A pentru 208 V trifazat, 17,5 A pentru 400 V trifazat, 17,5 A pentru 480 V trifazat
Compatibilitate și conectare
Compatibilitate produs: Unitate de control al acționării LXM32i CANopen, unitate de control al acționării LXM32i EtherCAT
Tip de feedback: SinCos Hiperface absolut cu o singură rotație
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Conexiune electrică: Conector placă de circuit imprimat
Caracteristici mecanice
Capăt arbore: Fără filet
Arbore secundar: Fără capăt secundar al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Suport de montare: Flanșă standard internațional
Dimensiunea flanșei motorului: 100 mm
Lungime: 273 mm
Număr de stive motor: 2
Caracteristici de mediu
Grad de protecție IP: Ax: IP54, Carcasă: IP65
Tip de răcire: Convecție naturală
