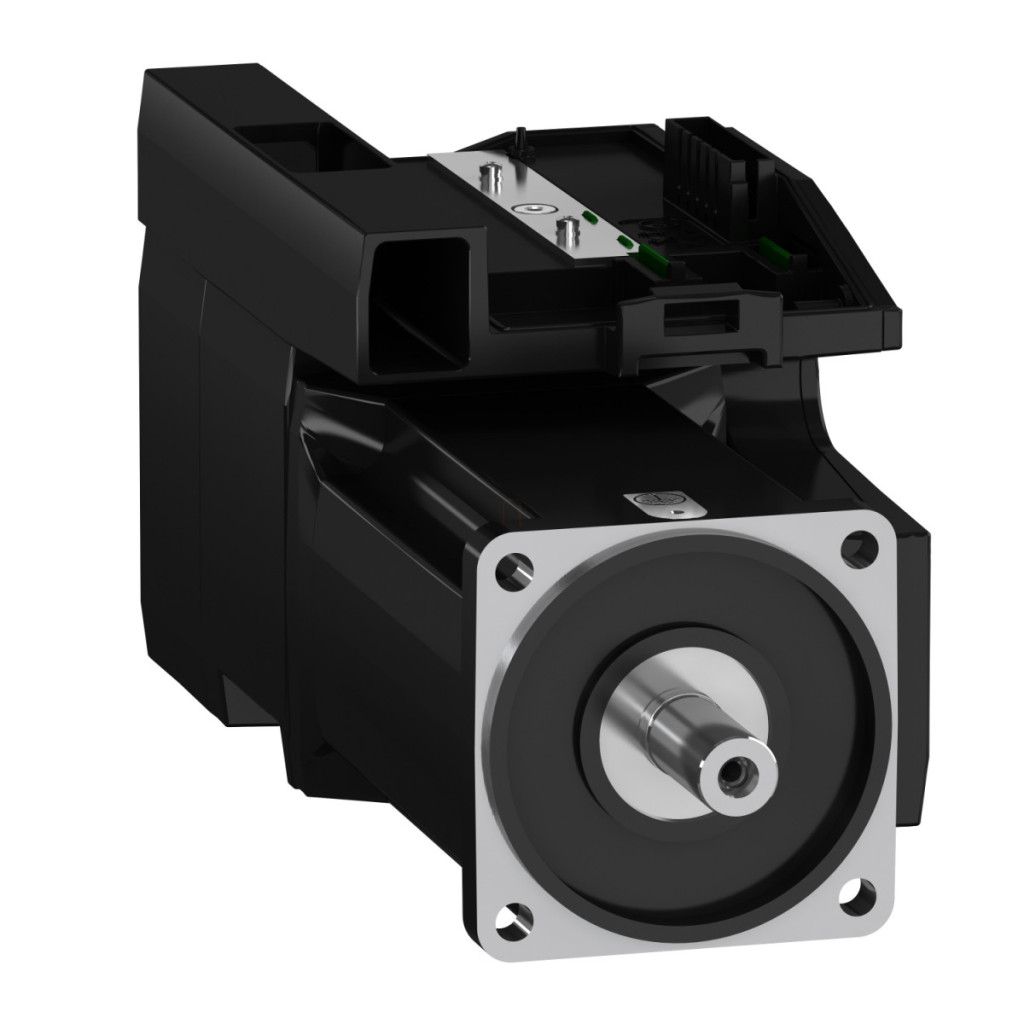

Schneider Electric BMI1002P06F este un servomotor trifazic premium cu amplificare de putere încorporată, parte a familiei de produse Lexium 32i. Această unitate compactă și performantă este ideală pentru aplicații industriale care necesită control de precizie, unde acuratețea și fiabilitatea sunt esențiale. Servomotorul BMI1002P06F oferă performanțe remarcabile într-o gamă largă de tensiuni. Motorul poate fi alimentat cu o tensiune trifazată de 208 V-480 V, ceea ce îl face flexibil pentru utilizare într-o varietate de medii industriale. Are un cuplu continuu de 6 N.m și un cuplu maxim de până la 14 N.m, oferind caracteristici dinamice excelente pentru sarcini de poziționare rapidă. Motorul are o putere nominală de 1900 W atât la 400 V, cât și la 480 V, și de 1000 W la 208 V. Viteza mecanică maximă este de 6000 rpm, ceea ce permite utilizarea sa într-o gamă extrem de largă de viteze. Acest servomotor are un filtru EMC și o frână integrate, ceea ce simplifică foarte mult instalarea și reduce necesitatea componentelor externe. Rezoluția absolută de 32768 puncte/rotație a feedback-ului SinCos Hiperface cu o singură rotație asigură o precizie excepțională pentru sarcinile de poziționare. Frâna de reținere oferă un cuplu de reținere de 5,5 N.m, ceea ce oferă o siguranță excelentă chiar și în aplicații verticale. Motorul are un arbore cu clasă de protecție IP54 și o carcasă cu clasă de protecție IP65, oferind o protecție adecvată împotriva prafului și umezelii. Din punct de vedere tehnic, BMI1002P06F se mândrește cu o serie de parametri remarcabili. Constanta motorului este de 1,28 N.m/A la 20 °C, în timp ce constanta EMF inversă este de 84,52 V/krpm, tot la 20 °C. Motorul are 10 poli, iar cuplul de inerție al rotorului este de 6,77 kg.cm². Rezistența statorului este de 2,347 Ohm, iar inductanța este de 9,79 mH la 20 °C. Forța radială maximă (Fr) variază între 580 și 990 N în funcție de viteză, în timp ce forța axială maximă este de 0,2 ori Fr. Puterea de frânare este de numai 8 W. Proiectarea mecanică a BMI1002P06F este conformă cu standardele internaționale, cu o dimensiune a flanșei motorului de 100 mm. Capătul arborelui este neprelucrat, cu un diametru de 19 mm și o lungime de 40 mm. Colierul de centrare are un diametru de 95 mm și o adâncime de 3,5 mm. Există 4 orificii de montare cu un diametru de 9 mm și un diametru al cercului orificiilor de 115 mm. Motorul poate fi conectat electric printr-un conector cu circuit imprimat, are răcire prin convecție naturală și o lungime totală de 282 mm. Servomotorul BMI1002P06F este compatibil cu unitățile de control Lexium 32i CANopen și Lexium 32i EtherCAT, ceea ce facilitează integrarea în rețelele moderne de comunicații industriale. Curbele de putere-viteză ale motorului asigură o funcționare optimă la diferite tensiuni de alimentare. La o tensiune de alimentare de 208 V, puterea maximă de vârf este de 2499 W la 1740 rpm, la 400 V este de 5090 W la 3600 rpm, iar la 480 V este de 6117 W la 4380 rpm. Această versatilitate permite utilizatorului să selecteze întotdeauna punctul de funcționare optim pentru aplicația dată.
Schneider Electric Lexium 32i - BMI1002P06F -32i servomotor cu acționare integrată date tehnice
Caracteristici generale
Familia de produse: Lexium 32i
Denumire scurtă a dispozitivului: BMI
Tipul produsului sau al componentei: Servomotor cu amplificare de putere integrată
Viteza mecanică maximă: 6000 rpm
Parametri electrici
Tensiune nominală de alimentare: 208...480 V - 15...10 %
Limite tensiune de alimentare: 208…480 V
Număr faze rețea: Trifazată
Frecvență alimentare: 50/60 Hz - 5...5 %
Limite de frecvență a rețelei: 47,5…63 Hz
Filtru EMC: Integrat
Curent de ieșire continuu: 4 A la 8 kHz
Curent de vârf de ieșire 3s: 12 A la 400 V timp de 3 secunde
Curent continuu staționar: 4 A
Cuplu continuu staționar: 6 N.m 208...480 V rețea trifazată
Cuplu de staționare de vârf: 14 N.m 208 V trifazat
14 N.m 400 V trifazat
14 N.m 480 V trifazat
Caracteristici de putere
Putere nominală de ieșire: 1000 W 208 V trifazat
1900 W 400 V trifazat
1900 W 480 V trifazat
Cuplu nominal: 5,1 N.m 400 V trifazat
5,4 N.m 208 V trifazat
4,1 N.m 480 V trifazat
Viteza nominală: 1900 rpm 208 V trifazat
3800 rpm 400 V trifazat
4700 rpm 480 V trifazat
Curent maxim Irms: 17,5 A 208 V trifazat
17,5 A 400 V, trifazic
17,5 A 480 V, trifazic
Compatibilitate și caracteristici mecanice
Compatibilitate produs: Unitate de control al acționării LXM32i CANopen
Unitate de control al acționării LXM32i EtherCAT
Tip de feedback: Absolut cu o singură rotație SinCos Hiperface
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Da
Cuplu de reținere: Frână de reținere 5,5 N.m
Capătul arborelui: Ne prelucrat
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Caracteristici electrice ale motorului
Constantă de cuplu: 1,28 N.m/A la 20 °C
Constantă EMF inversă: 84,52 V/krpm la 20 °C
Număr de poli ai motorului: 10
Cuplu de inerție al rotorului: 6,77 kg.cm²
Rezistența statorului: 2,347 Ohm la 20 °C
Inductanța statorului: 9,79 mH la 20 °C
Constantă de timp electrică a statorului: 4,17 ms la 20 °C
Caracteristici mecanice și de mediu
Forță radială maximă Fr: 990 N la 1000 rpm
790 N la 2000 rpm
690 N la 3000 rpm
620 N la 4000 rpm
580 N la 5000 rpm
Forță axială maximă Fa: 0,2 x Fr
Puterea de frânare: 8 W
Tip de răcire: Convecție naturală
Lungime: 282 mm
Grad de protecție IP: Arborele: IP54
Carcasă: IP65
