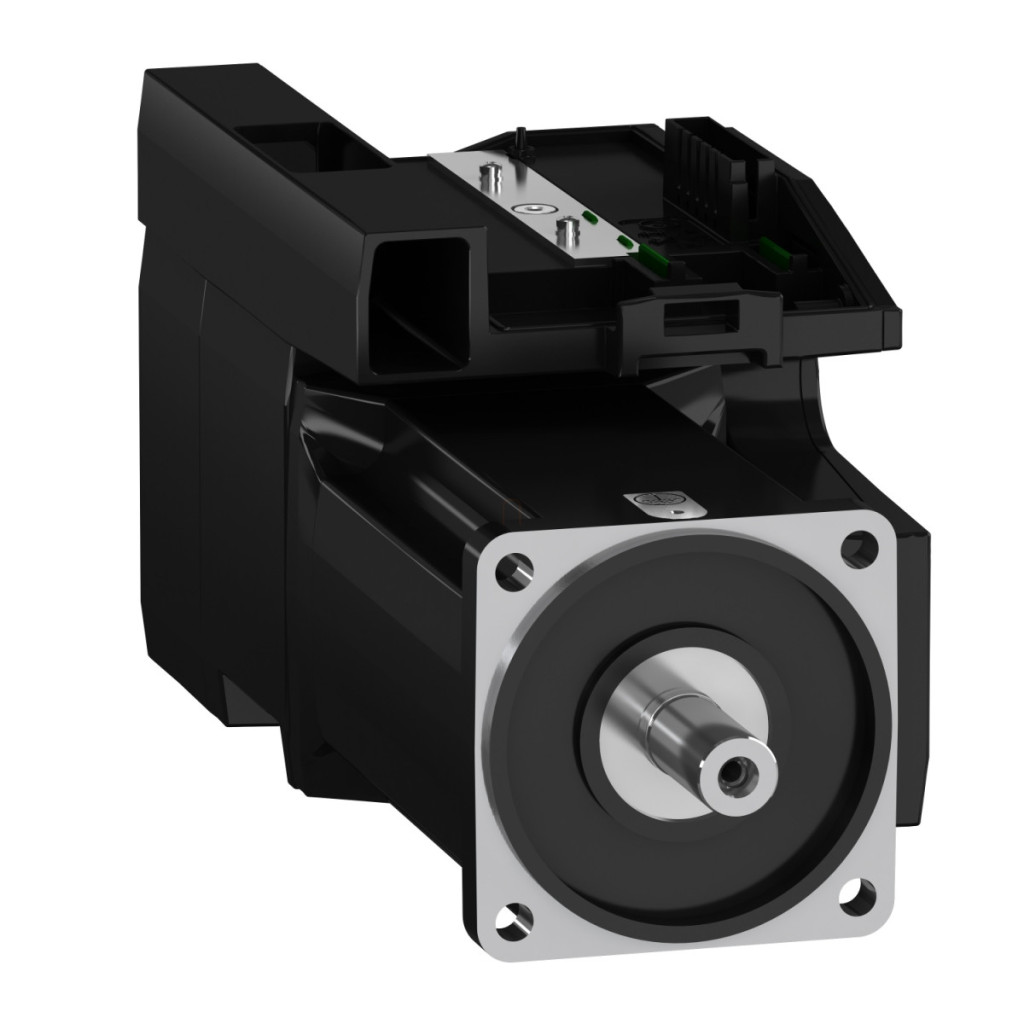

Servomotorul Schneider Electric BMI1002P07F este un sistem de acționare integrat trifazic de înaltă performanță, compatibil cu familia de produse Lexium 32i. Acest servomotor de ultimă generație este alegerea ideală pentru aplicații industriale care necesită poziționare precisă, dinamică ridicată și performanță fiabilă. BMI1002P07F dispune de un codificator absolut multiturn cu o rezoluție de 32.768 puncte/rotație x 4.096 rotații, permițând o poziționare extrem de precisă. Sistemul de frânare încorporat oferă un cuplu de reținere de 5,5 Nm, esențial pentru sarcini verticale și aplicații de siguranță. Motorul are un grad de protecție IP54 la arbore, în timp ce carcasa are un grad de protecție IP65, ceea ce îl face ideal pentru utilizarea în medii prăfuite și umede. Performanța motorului este remarcabilă: funcționează cu o alimentare trifazată de 208-480 V și poate furniza un cuplu continuu de 6 Nm, în timp ce cuplul său maxim ajunge la 14 Nm. Puterea nominală de ieșire este de 1000 W la 208 V, în timp ce la 400 V și 480 V crește la 1900 W. Viteza mecanică maximă este de 6000 rpm, ceea ce permite o gamă largă de aplicații. Performanța servomotorului este bine ilustrată de curbele de performanță pentru diferite tensiuni de alimentare, de exemplu, la 400 V, puterea maximă de vârf este de 5090 W la 3600 rpm, cu un cuplu de 13,5 Nm. Servomotorul BMI1002P07F are un filtru EMC integrat, care reduce interferențele electromagnetice și promovează compatibilitatea electromagnetică a sistemului. Diametrul arborelui de 19 mm și lungimea arborelui de 40 mm oferă opțiuni de conectare standard. Motorul are o flanșă standard internațională cu o dimensiune a flanșei motorului de 100 mm. Găurile de montare au un diametru de 9 mm, situate în patru puncte pe un cerc cu un diametru de 115 mm, ceea ce permite o montare sigură și ușoară. BMI1002P07F este compatibil cu unitățile de control LXM32i CANopen și LXM32i EtherCAT, oferind integrare extinsă a sistemului și opțiuni avansate de comunicare. Motorul este răcit prin convecție naturală și nu necesită un sistem de răcire separat. Motorul are o lungime de 282 mm și oferă performanțe ridicate în ciuda designului său compact. Caracteristicile electrice notabile includ o constantă de cuplu de 1,28 Nm/A, o constantă de tensiune indusă de 84,52 V/krpm, o rezistență a statorului de 2,347 Ohm și o inductanță a statorului de 9,79 mH la 20 °C. Motorul are 10 poli, iar cuplul de inerție al rotorului său este de 6,77 kg.cm². Datorită parametrilor de performanță optimizați pentru diferite tensiuni de alimentare, acest servomotor este extrem de versatil. La 208 V, viteza nominală este de 1900 rpm și cuplul nominal este de 5,4 Nm, în timp ce la 400 V aceste valori sunt de 3800 rpm și 5,1 Nm, iar la 480 V sunt de 4700 rpm și 4,1 Nm. Această flexibilitate permite motorului să ofere performanțe optime într-o varietate de medii de aplicare.
Schneider Electric Lexium 32i - BMI1002P07F - Servomotor cu acționare integrată 32i, 100 mm, 1900 W, 6 Nm, IP54, 3f, fără blocare Date tehnice
Caracteristici principale
Compatibilitate serie: Lexium 32i
Denumire scurtă a dispozitivului: BMI
Tipul produsului sau al componentei: Servomotor cu amplificare de putere
Date tehnice
Viteza mecanică maximă: 6000 rpm
Tensiune nominală de alimentare: 208...480 V - 15...10%
Limite tensiune de alimentare: 208…480 V
Număr faze rețea: Trifazat
Frecvență alimentare: 50/60 Hz - 5...5 %
Limite de frecvență a rețelei: 47,5…63 Hz
Filtru EMC: integrat
Curent de ieșire continuu: 4 A la 8 kHz
Curent de ieșire 3s vârf: 12 A la 400 V timp de 3 s
Curent de menținere continuu: 4 A
Cuplu de menținere continuu: 6 N.m la 208...480 V trifazat
Cuplu de menținere de vârf: 14 N.m la 208 V trifazat
14 N.m la 400 V trifazat
14 N.m la 480 V trifazat
Putere și viteză
Putere nominală de ieșire: 1000 W pentru 208 V trifazat
1900 W pentru 400 V trifazat
1900 W pentru 480 V trifazat
Cuplu nominal: 5,1 N.m pentru 400 V trifazat
5,4 N.m pentru 208 V trifazat
4,1 N.m pentru 480 V trifazat
Viteză nominală: 1900 rpm pentru 208 V trifazat
3800 rpm pentru 400 V trifazat
4700 rpm pentru 480 V trifazat
Caracteristici mecanice
Tip feedback: Absolut multiturn SinCos Hiperface
Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații
Frână de reținere: Da
Cuplu de reținere: frână de reținere de 5,5 N.m
Suport de montare: flanșă standard internațional
Dimensiune flanșă motor: 100 mm
Capăt arbore: fără canelură
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lungime: 282 mm
Caracteristici electrice
Conexiune electrică: Conector cu circuit imprimat
Cuplu constant: 1,28 N.m/A la 20 °C
Tensiune indusă constantă: 84,52 V/krpm la 20 °C
Număr de poli ai motorului: 10
Inerție rotor: 6,77 kg.cm² Rezistența statorului: 2,347 Ohm la 20 °C
Inductanța statorului: 9,79 mH la 20 °C
Constanta de timp electrică a statorului: 4,17 ms la 20 °C
Caracteristici de mediu
Grad de protecție IP: Arbore: IP54
Carcasă: IP65
Tip de răcire: Convecție naturală
