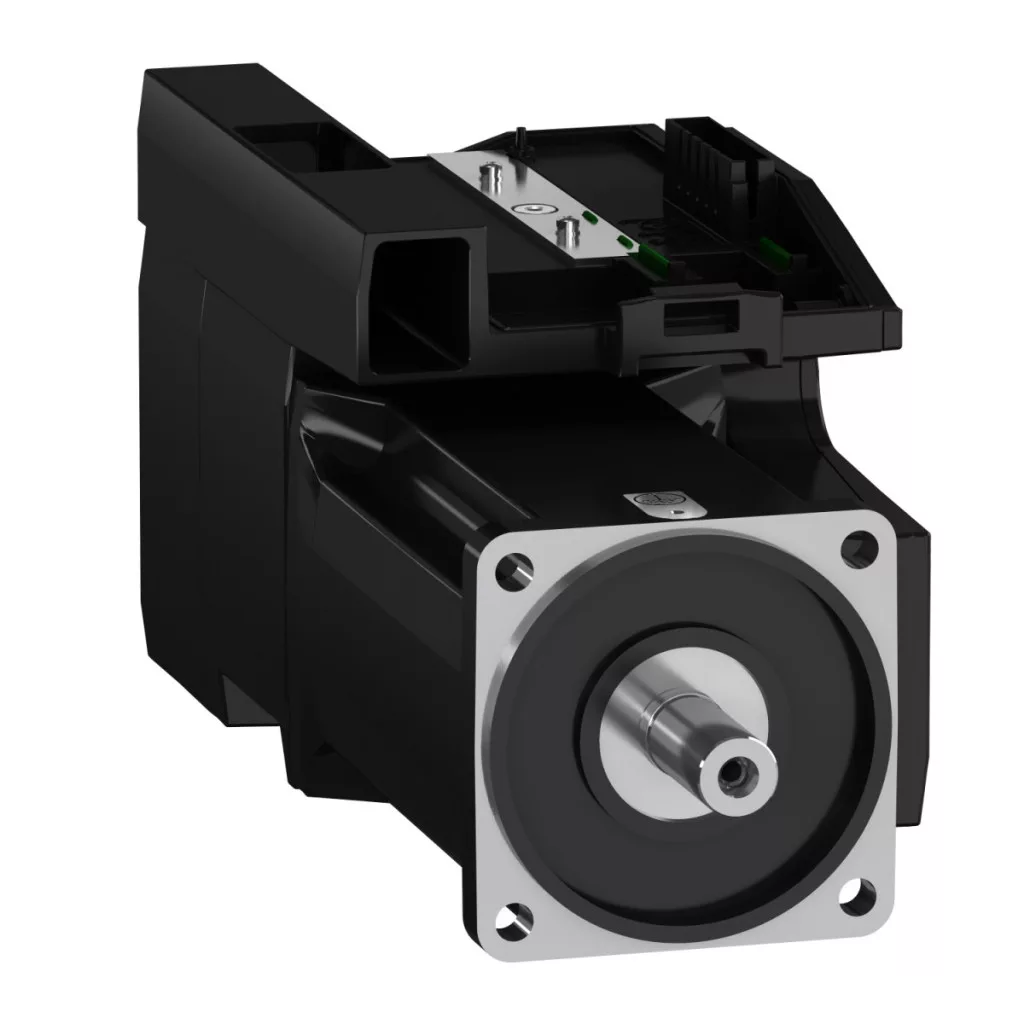

Servomotorul cu acționare integrată BMI1002P16A din gama Lexium 32i de la Schneider Electric este o componentă de automatizare industrială extrem de eficientă și versatilă, care combină avantajele unui servomotor și ale unui stadiu de putere într-o singură unitate compactă. Acest servomotor trifazic cu blocare este alegerea ideală pentru aplicații care necesită poziționare de precizie, unde dimensiunile compacte și performanța ridicată sunt factori importanți. Servomotorul BMI1002P16A are o rezoluție de 32768 puncte/rotație, feedback absolut SinCos Hiperface cu un singur canal, permițând o poziționare extrem de precisă. Motorul are un grad de protecție IP54 la arbore, în timp ce carcasa motorului are un grad de protecție IP65, asigurând o funcționare fiabilă chiar și în medii industriale. Motorul are o viteză mecanică maximă de 6000 rpm, ceea ce oferă o gamă largă de aplicații în sisteme cu cerințe de viteză diferite. În ceea ce privește performanța, servomotorul BMI1002P16A poate fi utilizat cu o tensiune de alimentare trifazată între 208 V și 480 V. Puterea nominală de ieșire este de 1000 W la 208 V și 1900 W la 400 V și 480 V. Cuplul de menținere continuu este de 6 Nm cu o alimentare trifazată de 208-480 V, în timp ce cuplul de menținere maxim este de 14 Nm la toate cele trei niveluri de tensiune nominală. Valorile nominale ale cuplului sunt de 5,4 Nm (208 V), 5,1 Nm (400 V) și 4,1 Nm (480 V) cu alimentare trifazată. Vitezele nominale sunt de 1900 rpm (208 V), 3800 rpm (400 V) și 4700 rpm (480 V). Aceste valori demonstrează în mod clar aplicabilitatea flexibilă a motorului în diferite intervale de tensiune de alimentare. Alte caracteristici tehnice notabile ale servomotorului includ un diametru de 19 mm, un capăt de arbore cu lungimea de 40 mm și o canelură de 6 mm. Produsul are un filtru EMC integrat cu un curent de ieșire continuu de 4 A la 8 kHz. Motorul este compatibil cu unitățile de control Lexium 32i cu interfețe de comunicare CANopen și EtherCAT. Motorul are 10 poli, cuplul de inerție al rotorului este de 6,28 kg·cm², rezistența statorului este de 2,347 Ohm, iar inductanța este de 9,79 mH la 20 °C. Constanta de cuplu este de 1,28 Nm/A, iar constanta de tensiune internă este de 84,52 V/krpm la 20 °C. Motorul este răcit prin convecție naturală, are o lungime totală de 273 mm, o dimensiune a jantei de 100 mm, un diametru al colierului de centrare de 95 mm și o adâncime de 3,5 mm.
Schneider Electric Lexium 32i - BMI1002P16A - Servomotor cu acționare integrată 32i, 100 mm, 1900 W, 6 Nm, IP54, 3f, cu blocare Date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Lexium 32i
Denumire scurtă a dispozitivului: BMI
Tipul produsului sau al componentei: Servomotor cu etapă de putere
Caracteristici tehnice
Viteza mecanică maximă: 6000 rpm
Tensiune nominală de alimentare: 208...480 V - 15...10%
Limite tensiune de alimentare: 208...480 V
Număr de faze de rețea: Trifazat
Frecvența sursei de alimentare: 50/60 Hz - 5...5%
Limite de frecvență ale rețelei: 47,5...63 Hz
Filtru EMC: Integrat
Curent de ieșire continuu: 4 A la 8 kHz
Curent de ieșire de vârf 3s: 12 A la 400 V timp de 3 s
Curent continuu staționar: 4 A
Cuplu continuu staționar: 6 N.m la 208...480 V alimentare trifazată
Cuplu staționar de vârf: 14 N.m la 208 V alimentare trifazată
14 N.m la 400 V alimentare trifazată
14 N.m la 480 V alimentare trifazată
Putere nominală de ieșire: 1000 W cu alimentare trifazată de 208 V
1900 W cu alimentare trifazată de 400 V
1900 W cu alimentare trifazată de 480 V
Cuplu nominal: 5,1 N.m cu alimentare trifazată de 400 V
5,4 N.m cu alimentare trifazată de 208 V
4,1 N.m cu alimentare trifazată de 480 V
Viteză nominală: 1900 rpm cu alimentare trifazată de 208 V
3800 rpm cu alimentare trifazată de 400 V
4700 rpm cu alimentare trifazată de 480 V
Curent maxim Irms: 17,5 A cu alimentare trifazată de 208 V
17,5 A cu alimentare trifazată de 400 V
17,5 A cu alimentare trifazată de 480 V
Compatibilitate și conexiuni
Compatibilitate produs: Unitate de control al acționării LXM32i CANopen
Unitate de control al acționării LXM32i EtherCAT
Capătul arborelui: Tip cu blocare
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 19 mm
Lungime arbore: 40 mm
Lățime zăvor: 6 mm
Tip feedback: Absolut cu o singură rotație SinCos Hiperface
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Dimensiune jantă motor: 100 mm
Conexiune electrică: Conector cu circuit imprimat
Caracteristici electrice
Cuplu constant: 1,28 N.m/A la 20 °C
Tensiune internă constantă: 84,52 V/krpm la 20 °C
Număr de poli ai motorului: 10
Inerție de rotație: 6,28 kg.cm²
Rezistență stator: 2,347 Ohm la 20 °C
Inductanța statorului: 9,79 mH la 20 °C
Constanta de timp electrică a statorului: 4,17 ms la 20 °C
Caracteristici fizice
Grad de protecție IP: Arborele: IP54
Carcasa: IP65
Tip de răcire: Convecție naturală
Lungime: 273 mm
Număr de stive de motoare: 2
Diametru colier de centrare: 95 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametrul orificiilor de montare: 9 mm
Diametrul circular al orificiilor de montare: 115 mm
Distanța dintre flanșa axului și jantă: 3,5 mm
