Schneider Electric VW3M9108 este un modul conector special conceput special pentru utilizarea cu unitățile de control al acționării Lexium 32i. Acest modul permite conectarea simplă și eficientă a conectorilor industriali utilizând protocolul de comunicare EtherCAT, oferind în același timp două intrări logice discrete și suportând funcția de siguranță STO (Safe Torque Off). Modulul conector VW3M9108 este complementul perfect pentru versiunea EtherCAT a familiei de produse Lexium 32i și este compatibil în mod special cu unitățile de control Lexium 32i echipate cu motoare BMI. Designul compact al dispozitivului și greutatea netă de 0,212 kg permit instalarea ușoară într-o varietate de medii industriale. Scopul principal al modulului este de a oferi interfețe de conectare industriale standard pentru o cablare mai simplă și mai fiabilă a sistemelor complexe de automatizare. Modulul de conectare Schneider Electric VW3M9108 are o diagramă detaliată de conectare care definește cu precizie diferitele conexiuni de semnal. Dispozitivul este echipat cu conectori IN și OUT, care permit o topologie de rețea în lanț. Modulul acceptă diverse conexiuni de semnal, inclusiv alimentare de 24 V, potențiale de referință, patru intrări digitale (DI0-DI3), funcții de siguranță STO (STO_A, STO_B, STO_COM) și semnale de transmisie și recepție Ethernet (Tx+, Tx-, Rx+, Rx-). Ecranarea încorporată (SHLD) are împământare internă pentru o funcționare fiabilă.

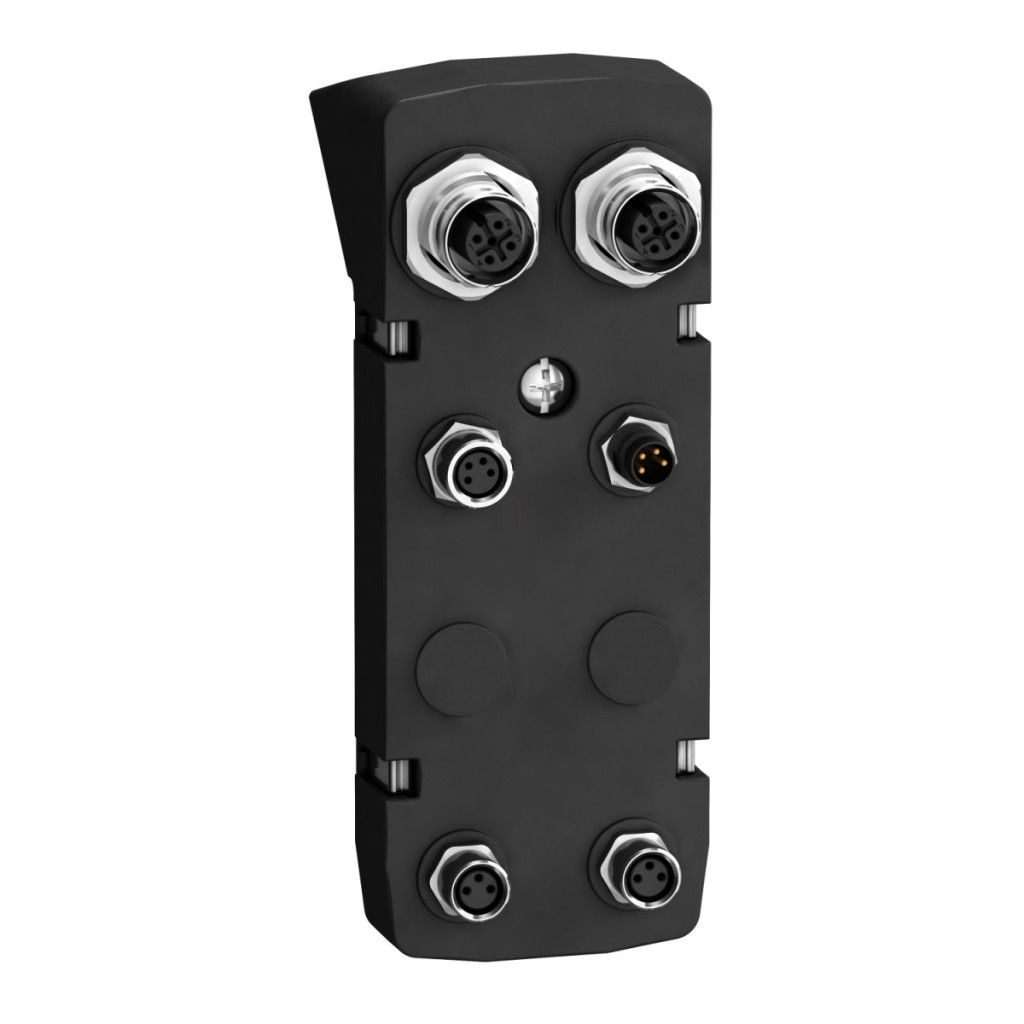

Schneider Electric Lexium 32i - VW3M9108 - accesoriu, LXM32I MODULE ECT M12 2DI M8 SOURCE date tehnice
Caracteristici generale
Familia de produse: Lexium 32i
Tipul produsului: Modul de conectare
Categorie accesoriu/piesă separată: Accesorii de conectare
Conectare electrică: Conector industrial
Compatibilitate și conectivitate
Compatibilitate produs: Unitate de control al acționării LXM32i EtherCAT
Funcția accesoriului/piesei de schimb: Motor BMI cu unitate de control al acționării Lexium 32i
Compatibilitate familie de produse: Lexium 32i
Interfață de comunicare: EtherCAT
Specificații tehnice
Tip intrare/ieșire: 2 intrări discrete
Logică intrare discretă: Sursă
Funcție de siguranță: STO (oprire cuplu de siguranță)
Greutate netă: 0,212 kg
Schema de conectare
Modulul I/O are conectori EtherCAT și industriali cu următoarele semnale:
- +24 VCC: Alimentare semnal 24 V
- 0 VCC: Potențial de referință pentru +24 VCC
- DI0, DI1, DI2, DI3: Intrări digitale
- STO_A, STO_B: Funcție de siguranță STO
- STO_COM: Potențial de referință pentru funcția de siguranță
- SHLD: Ecranare (împământare internă)
- Tx+, Tx-: Semnale de transmisie Ethernet
- Rx+, Rx-: Semnale de recepție Ethernet
- NC: Neconectat
