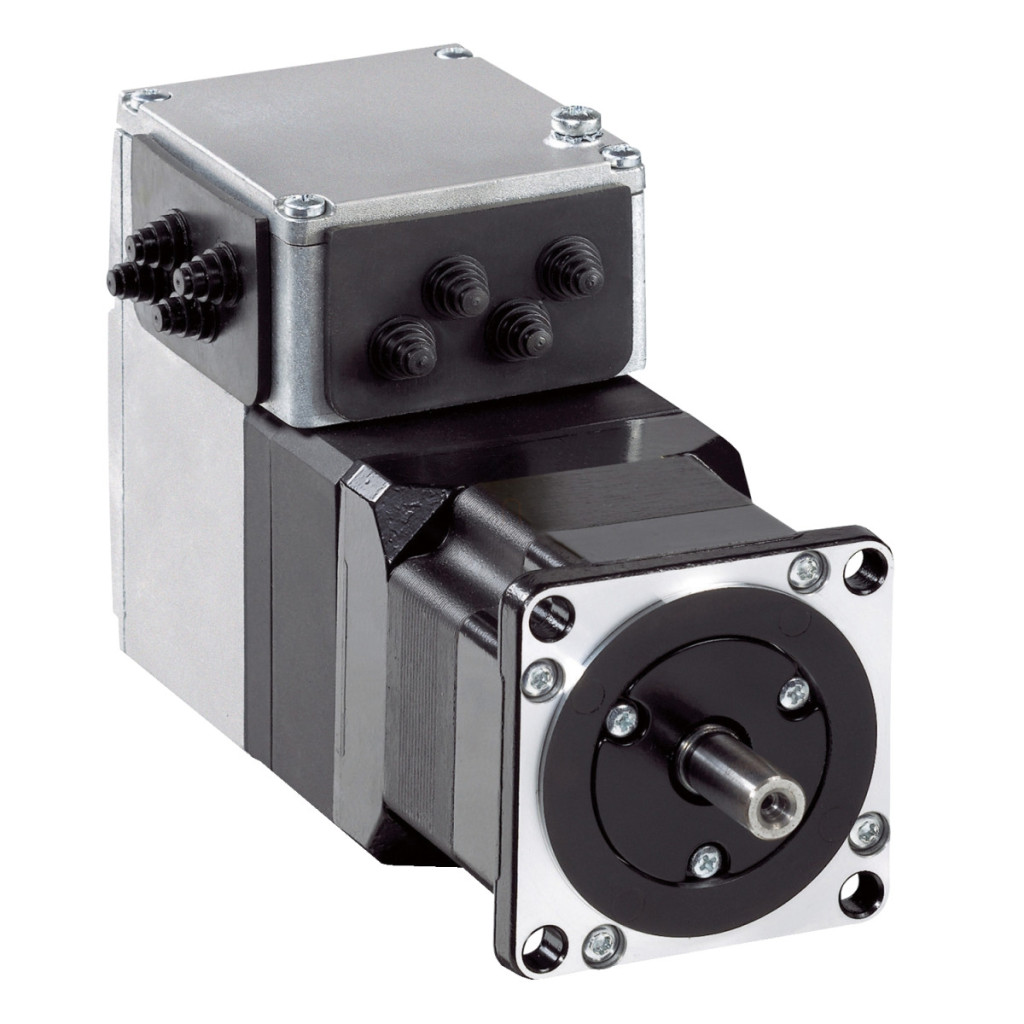

Schneider Electric Lexium ILA1F571PB2A0 este un servomotor integrat care combină avantajele unui servomotor și ale unui convertizor de frecvență într-o singură unitate compactă, simplificând semnificativ procesul de instalare și reducând numărul de componente necesare. Această soluție inovatoare este ideală pentru aplicații în care spațiul este esențial și ușurința instalării este primordială. Lexium ILA1F571PB2A0 este un servomotor sincron de curent alternativ care funcționează la o tensiune de alimentare de 24-36 V c.c. Motorul este optimizat pentru viteze de rotație medii și cuplu mediu, permițând o gamă largă de aplicații. Viteza sa nominală este de 3200 rpm la 24 V și 5500 rpm la 36 V. Cu un cuplu nominal de 0,26 Nm, produsul poate furniza un cuplu maxim de 0,6 Nm, ceea ce îi permite să facă față suprasolicitării pe termen scurt în timpul funcționării. Codificatorul multiturn încorporat asigură o poziționare extrem de precisă, cu o rezoluție de 16384 puncte/rotație × 4096 rotații, cu o eroare de precizie de numai ±0,05°. În ceea ce privește opțiunile de comunicare, Lexium ILA1F571PB2A0 are o interfață CANopen DS301 integrată care acceptă rate de transfer de 50, 100, 125, 250, 500, 800 și 1000 kbaud. Acest lucru permite integrarea ușoară în rețelele CANopen existente și configurarea flexibilă pentru diferite aplicații. Produsul are 4 semnale, fiecare dintre acestea putând fi configurat ca semnal de intrare sau de ieșire, oferind flexibilitate maximă în opțiunile de control. Caracteristicile fizice ale Lexium ILA1F571PB2A0 sunt, de asemenea, demne de remarcat. Cu o dimensiune a flanșei motorului de 57 mm și o lungime de 189,3 mm, acesta are un design compact. Arborele cu diametrul de 9 mm și lungimea de 20 mm asigură o conexiune mecanică adecvată. Motorul are răcire prin convecție naturală și protecție IP54 (cu excepția manșonului arborelui, care este IP41). Produsul poate rezista la vibrații de 20 m/s² (în intervalul de frecvență de 10-500 Hz) și la șocuri de până la 150 m/s², asigurând o funcționare robustă în medii industriale. Intervalul de temperatură de funcționare este de 0-50 °C fără reducere a puterii, iar acesta poate fi utilizat și la temperaturi cuprinse între 50-65 °C, cu o reducere a puterii de 2% per grad Celsius. Lexium ILA1F571PB2A0 include, de asemenea, funcții de siguranță integrate, cum ar fi Safe Torque Off (STO), protecție la suprasarcină de tensiune de ieșire și protecție la scurtcircuit. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60072-1, IEC 61800-3, IEC 50178 și IEC 50347, și are certificări cUL, UL și TÜV. Toate aceste caracteristici se combină pentru a face servomotorul cu acționare integrată Lexium ILA1F571PB2A0 alegerea ideală pentru aplicații de control precis al mișcării, în care designul compact, fiabilitatea și comunicarea flexibilă sunt esențiale.
Date tehnice Lexium ILA1F571PB2A0
Caracteristici generale
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare: 24 V / 36 V
Tip rețea: CC
Interfață de comunicare: CANopen DS301, integrată
Lungime: 189,3 mm
Caracteristici motor
Tip bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector cu circuit imprimat
Frână de reținere: Niciuna
Tip cutie de viteze: Niciuna
Viteză nominală: 3200 rpm la 24 V, 5500 rpm la 36 V
Cuplu nominal: 0,26 N.m
Caracteristici de comunicare și electrice
Viteză de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud
Limite de tensiune de alimentare: 18...40 V
Consum de curent: 5000 mA maxim continuu, 7000 mA vârf
Valoare nominală a siguranței corespunzătoare: 10 A Caracteristici intrare/ieșire Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Stare de tensiune 0 garantată: -3...4,5 V Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V/intrare de siguranță STO_A, 3 mA la 24 V/intrare de siguranță STO_B, 2 mA la 24 V la interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA total
Caracteristici de protecție și performanță
Tip de protecție: Supraîncărcare tensiune de ieșire, Scurtcircuit tensiune de ieșire, Oprire cuplu de siguranță
Cuplu de reținere maxim: 0,6 N.m
Cuplu de reținere continuu: 0,26 N.m
Rezoluție feedback viteză: 16384 puncte/rotație x 4096 rotații
Eroare de precizie: +/- 0,05 ° Inerție rotor: 0,1 kg.cm² Forță radială maximă Fr: 89 N Forță axială maximă Fa: 104 N (împingere), 104 N (forță de tracțiune)
Caracteristici mecanice
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Suport de montare: Flanșă
Dimensiunea flanșei motorului: 57 mm
Număr de fascicule motor: 1
Diametru colier de centrare: 50 mm
Adâncime colier de centrare: 1,6 mm
Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 5,2 mm Diametrul în jurul orificiilor de fixare: 66,6 mm Tip de feedback: Codificator multitură Capătul arborelui: Fără filet Al doilea arbore: Capăt al doilea al arborelui fără capăt filetat
Caracteristici de mediu
Tip de răcire: Convecție naturală
Grad de protecție IP: manșon arbore IP41, IP54 în ansamblu, cu excepția manșonului arborelui
Temperatură ambiantă de funcționare: 0...50 °C (fără reducere a puterii), 50...65 °C (reducere a puterii de 2 %/°C)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatură ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a performanței Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri Rezistență la impact: 150 m/s² 1000 de impacturi Standarde și certificări Standarde: IEC 60072-1, IEC 61800-3, IEC 61800-3, Ed 2, EN 61800-3 : 2001-02, EN 61800-3:2001, al doilea mediu, IEC 50178, IEC 50347
Certificări de produs: cUL, UL, TÜV
Marcaj: CE
