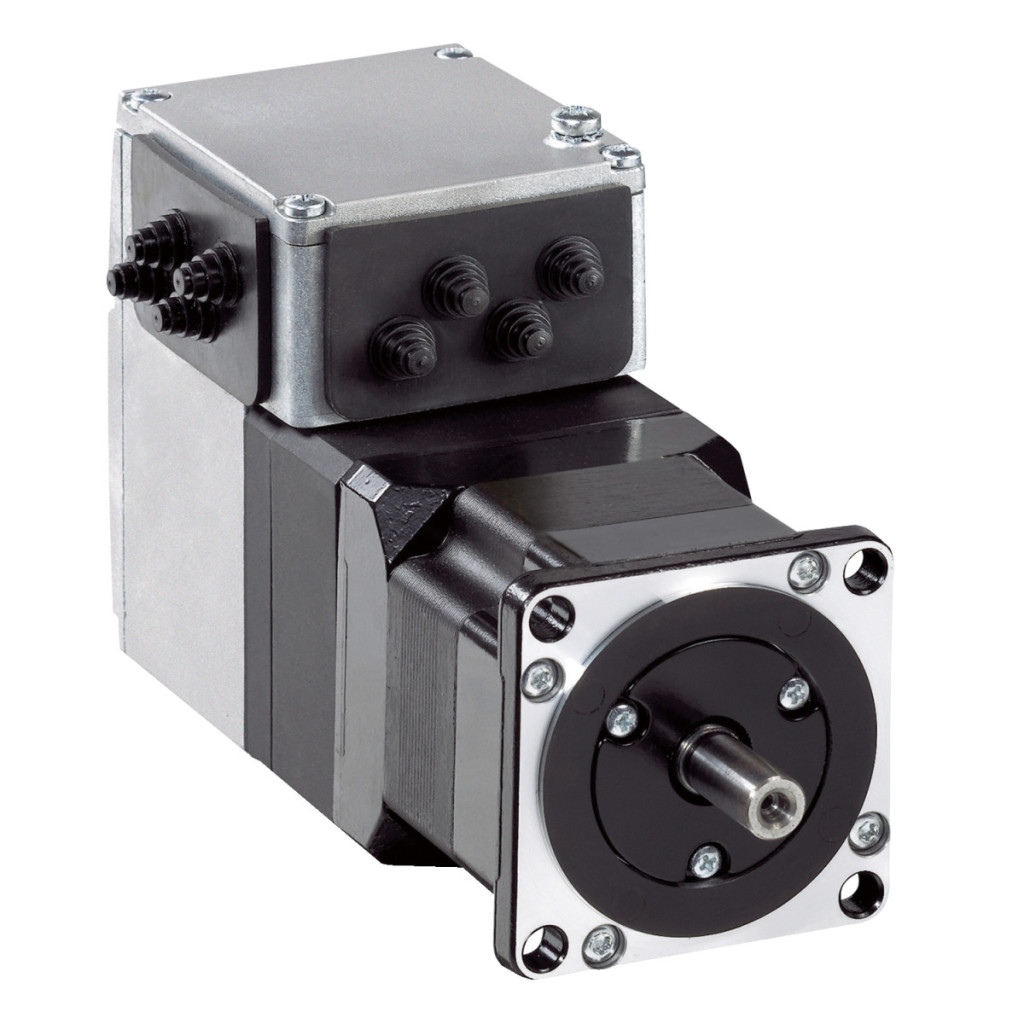

Schneider Electric Lexium ILA - ILA2K571PC2A0 - Servomotor cu acționare integrată, motor asincron, 57 mm, Ethernet/IP, 24...48 V date tehnice
Caracteristici generale
Tipul produsului: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumire scurtă: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Numărul polilor motorului: 6
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 48 V / 24 V
Tip de alimentare: CC
Interfață de comunicare: Ethernet/IP, integrată
Lungime: 189,3 mm
Caracteristici de performanță
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip de acționare: Niciuna
Viteză nominală: 3200 rpm la 24 V, 5100 rpm la 48 V
Cuplu nominal: 0,44 N.m
Cuplu de frânare maxim: 0,62 N.m
Cuplu de frânare continuu: 0,44 N.m
Caracteristici suplimentare
Viteză de transmisie: 125, 250, 500 kbaud
Metodă de montare: Flanșă
Dimensiune flanșă motor: 57 mm
Număr de fascicule motor: 1
Diametrul colierului de centrare: 50 mm
Adâncimea colierului de centrare: 1,6 mm
Număr de orificii de fixare: 4
Diametrul orificiului de fixare: 5,2 mm
Diametrul circular al orificiilor de montare: 66,6 mm
Tip de feedback: Codificator multitură
Capătul arborelui: Fără filet
Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Caracteristici electrice
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 5000 mA maxim continuu, 7000 mA vârf
Valoarea siguranței corespunzătoare: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrare de siguranță, 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA în total
Protecție și siguranță
Tip de protecție: Oprire cuplu de siguranță, Protecție la scurtcircuit tensiune de ieșire, protecție la suprasarcină a tensiunii de ieșire
Specificații tehnice
Rezoluție feedback viteză: 16384 puncte/rotație × 4096 rotații
Eroare de precizie: +/- 0,05 °
Inerție rotor: 0,095 kg.cm²
Forță radială maximă Fr: 89 N
Forță axială maximă Fa: 104 N (forță de împingere), 104 N (forță de tracțiune)
Durată de viață în ore: 20.000 ore rulment
Marcaj: CE
Tip de răcire: Convecție naturală
Greutate netă: 1,4 kg
Parametri de mediu
Standarde: IEC 50178, IEC 60072-1, EN 61800-3 : 2001-02, IEC 61800-3, IEC 61800-3, Ed 2, EN 61800-3:2001, mediu secundar, IEC 50347
Certificări ale produsului: cUL, TÜV, UL
Temperatura ambiantă de funcționare: 40...55 °C (2 % reducere a puterii per °C), 0...40 °C (fără reducere a puterii)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă: 15...85 % fără condensare
Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29
Clasa de protecție IP: IP41 rulment arbore: conform IEC 60034-5, IP54 general, cu excepția rulmentului arborelui: conform IEC 60034-5
