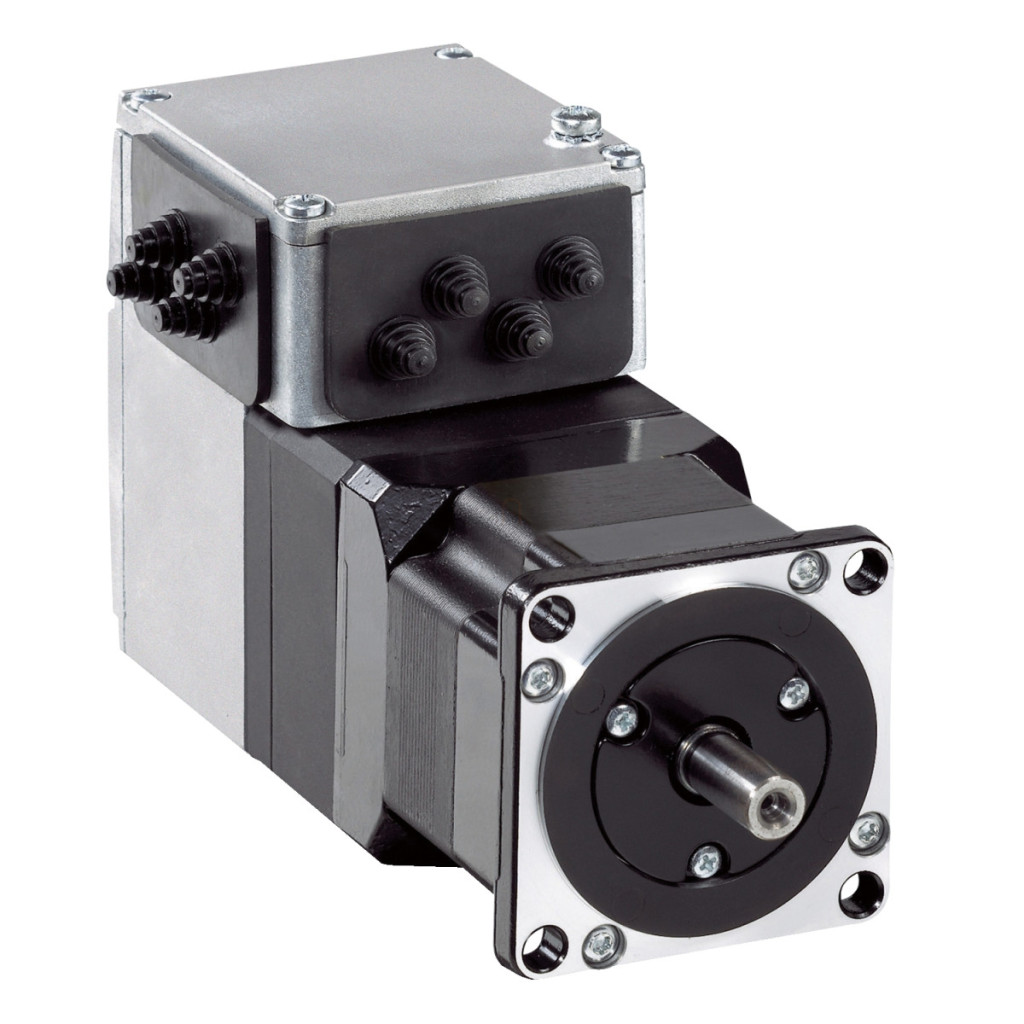

Schneider Electric Lexium ILA2K572TC1A0 este un servomotor inovator, integrat, care combină funcțiile de control al mișcării și ale motorului într-un singur dispozitiv compact. Acest servomotor sincron AC încorporat este soluția ideală pentru aplicații în care economisirea spațiului și performanța ridicată sunt aspecte importante. Modelul Lexium ILA2K572TC1A0 funcționează cu o tensiune de alimentare de 24-48 V c.c., oferind opțiuni flexibile de instalare într-o varietate de medii industriale. Utilizează protocolul EtherNet/IP integrat ca interfață de comunicare, asigurând o integrare perfectă în rețelele industriale moderne. Dispozitivul are un conector industrial pentru o conexiune electrică fiabilă. Controlerul motorului are o dimensiune a flanșei de 57 mm și un design al motorului cu 6 poli, ceea ce îi permite să furnizeze un cuplu semnificativ în ciuda dimensiunilor sale compacte (lungime totală 163,8 mm). În ceea ce privește performanța, motorul are un cuplu nominal de 0,57 Nm și un cuplu maxim de 0,85 Nm. Viteza nominală este de 3000 rpm la 24 V, în timp ce la 48 V se poate atinge o viteză semnificativ mai mare, de 5100 rpm. Această bobinare de mare viteză și cuplu mediu îl face deosebit de potrivit pentru sarcini de mișcare de precizie. Feedback-ul este furnizat de un encoder cu o singură rotație, cu o rezoluție de 16384 puncte/rotație și o eroare de precizie de numai ±0,05°, ceea ce asigură o capacitate excelentă de poziționare. Modelul Lexium ILA2K572TC1A0 are 4 semnale, fiecare dintre acestea putând fi configurat ca semnal de intrare sau de ieșire. Tensiunea de ieșire discretă este de 23...25 V, cu un curent maxim de comutare de 100 mA per ieșire și un total de 200 mA. Funcțiile de protecție includ protecție la scurtcircuit a tensiunii de ieșire, protecție la suprasarcină a tensiunii de ieșire și oprire sigură a cuplului. Dispozitivul este răcit prin convecție naturală, astfel încât nu necesită un ventilator sau alt sistem de răcire activ, ceea ce sporește și mai mult fiabilitatea acestuia. Designul robust al motorului are protecție IP54 (cu excepția manșonului arborelui, care are IP41), ceea ce îl face foarte rezistent la pătrunderea prafului și a umezelii. Din punct de vedere mecanic, este important ca motorul să aibă un diametru de 9 mm și un arbore lung de 20 mm fără găuri filetate. Poate fi montat folosind patru găuri cu diametrul de 5,2 mm situate pe margine, care sunt dispuse într-un cerc cu diametrul de 66,6 mm. Gulerul de centrare are un diametru de 50 mm și o adâncime de 1,6 mm. Greutatea netă a dispozitivului este de 1,7 kg și nu include frână de reținere sau cutie de viteze. Lexium ILA2K572TC1A0 este conform cu mai multe standarde internaționale, inclusiv IEC 61800-3, IEC 60072-1 și EN 61800-3:2001, și este certificat cUL, UL și TÜV. Intervalul său de temperatură de funcționare este de 0...40 °C fără degradarea performanței și între 40...55 °C cu o degradare a performanței de 2 %/°C. Dispozitivul poate fi utilizat până la o altitudine de 1000 m deasupra nivelului mării fără degradarea performanței și funcționează între 15...85 % umiditate relativă fără condens.
Schneider Electric Lexium ILA - ILA2K572TC1A0 - Servomotor cu acționare integrată, motor asincron, 57 mm, Ethernet/IP, 24…48 V date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului: Unitate integrată de mișcare
Denumire scurtă a dispozitivului: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazat Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: CC
Interfață de comunicare: Ethernet/IP, integrată
Lungime: 163,8 mm
Caracteristici motor
Tip bobinare: Viteză mare și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Viteză nominală: 3000 rpm la 24 V, 5100 rpm la 48 V
Cuplu nominal: 0,57 N·m Cuplu maxim de reținere: 0,85 N·m Cuplu continuu de reținere: 0,57 N·m Inerție rotor: 0,173 kg·cm² Caracteristici mecanice Metodă de montare: Flanșă Dimensiune flanșă: 57 mm Diametru colier de centrare: 50 mm Adâncime colier de centrare: 10 mm Flanșă
Dimensiunea flanșei motorului: 57 mm
Diametrul colierului de centrare: 50 mm
Adâncimea colierului de centrare: 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de fixare: 5,2 mm
Diametru cerc orificii de fixare: 66,6 mm
Tip feedback: Encoder cu o singură rotație
Capăt arbore: Fără filet
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Forță radială maximă Fr: 107 N
Forță axială maximă Fa: 104 N (forță de compresiune), 104 N (forță de tracțiune)
Caracteristici electrice
Limite de tensiune de alimentare: 18...55,2 V
Consum de curent: 7500 mA maxim continuu, 9000 mA vârf
Valoarea siguranței corespunzătoare: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune garantată 0: -3...4,5 V
Stare de tensiune garantată 1: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrarea de siguranță, 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V Curent maxim de comutare: 100 mA per ieșire, 200 mA total Tip de protecție: Protecție la scurtcircuit a tensiunii de ieșire, Protecție la suprasarcină a tensiunii de ieșire, Oprire sigură a cuplului Rezoluție feedback viteză: 16384 puncte/rotație
Eroare de precizie: +/- 0,05°
Caracteristici de mediu
Standarde: IEC 50178, IEC 61800-3, Ed 2, IEC 61800-3, EN 61800-3:2001, al doilea mediu, IEC 60072-1, IEC 50347, EN 61800-3 : 2001-02 Certificări de produs: cUL, UL, TÜV Temperatura ambiantă de funcționare: 40…55 °C (cu reducere de 2 %/°C), 0…40 °C (fără reducere) Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C pentru amplificatorul de putere, 110 °C pentru motor Temperatura ambiantă de depozitare: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducere Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29
Grad de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP54 în ansamblu, cu excepția etanșării arborelui: conform IEC 60034-5
Tip de răcire: Convecție naturală
Greutate netă: 1,7 kg
Durată de viață: 20.000 ore rulment
Marcaje: CE
