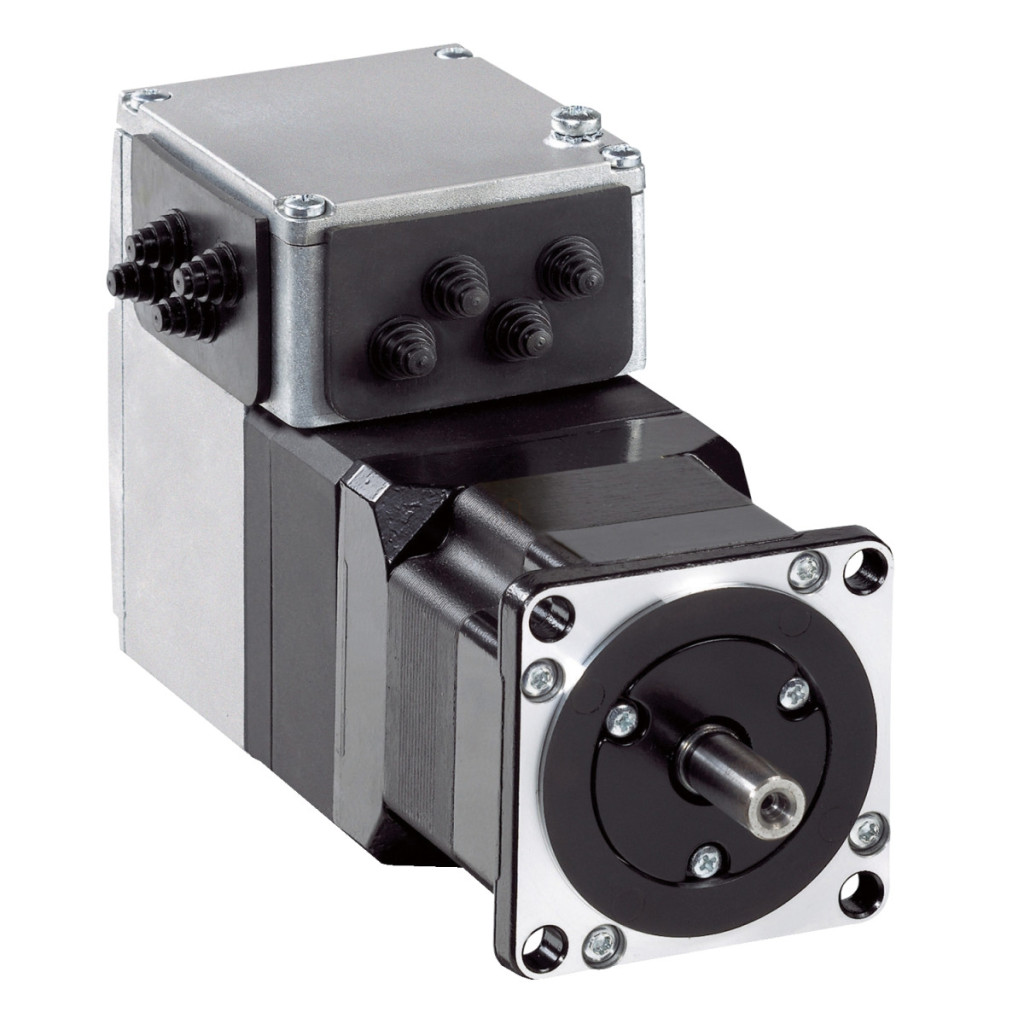

Servomotorul cu acționare integrată Schneider Electric Lexium ILA2T571PC1F0 este o soluție compactă de înaltă calitate, care combină o acționare servo și un servomotor sincron de curent alternativ într-o singură unitate. Funcționând în intervalul 24-48 V, acest dispozitiv este proiectat pentru utilizare industrială și dispune de o interfață de comunicare Modbus TCP, asigurând o integrare flexibilă în medii industriale moderne și sisteme automatizate. Produsul are o dimensiune a flanșei motorului de 57 mm, fiind ideal pentru aplicații în care economisirea spațiului este importantă. Servomotorul sincron de 6 poli are o bobină optimizată pentru viteză de rotație medie și cuplu mediu, asigurând o utilizare versatilă într-o varietate de aplicații industriale. Viteza nominală de 3200 rpm la 24 V și 5100 rpm la 48 V permite un control precis al vitezei, în timp ce cuplul nominal de 0,44 Nm și cuplul maxim de reținere de 0,62 Nm oferă suficientă putere pentru majoritatea sarcinilor de mișcare de precizie. Frâna de reținere încorporată oferă un cuplu de reținere de 1,2 Nm, permițând menținerea sigură a poziției în stare staționară. Lexium ILA2T571PC1F0 oferă o precizie remarcabilă datorită feedback-ului de viteză cu rezoluție de 16384 puncte/rotație și unei erori de precizie de numai ±0,05°. Viteza de transmisie de 10/100 Mbit și interfața de punere în funcțiune RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud) permit o comunicare rapidă. Cele 4 intrări/ieșiri de semnal, fiecare dintre ele putând fi configurată ca intrare sau ieșire, oferă opțiuni de control flexibile. Intrarea discretă de 24 V (10 mA pentru intrarea de siguranță, 2 mA pentru interfața de semnal) și tensiunea de ieșire discretă de 23-25 V (100 mA per ieșire, 200 mA în total) oferă numeroase opțiuni de integrare. Produsul are un design robust, cu protecție IP41 la etanșarea arborelui și protecție IP54 pe întreg dispozitivul, cu excepția etanșării arborelui, asigurând o funcționare fiabilă chiar și în medii prăfuite și umede. Intervalul său de temperatură de funcționare este de 0-40 °C fără reducere a puterii și 40-55 °C cu o reducere a puterii de 2% pe grad, ceea ce permite utilizarea sa într-o varietate de condiții de mediu. Dispozitivul are o rezistență la vibrații de 20 m/s² și o rezistență la impact de 150 m/s², ceea ce sporește și mai mult fiabilitatea sa în medii industriale dure. Servomotorul Schneider Electric Lexium ILA2T571PC1F0 are un diametru al arborelui de 9 mm și o lungime a arborelui de 20 mm, cu suport de montare de tip flanșă. Dimensiunea flanșei motorului este de 57 mm, diametrul colierului de centrare este de 50 mm, iar adâncimea este de 1,6 mm. Găurile de montare au un diametru de 5,2 mm și un diametru circular de 66,6 mm, ceea ce permite montarea standard. Răcirea prin convecție naturală simplifică instalarea, deoarece nu este necesar un sistem de răcire suplimentar. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN 61800-3, IEC 50347, IEC 61800-3, IEC 60072-1, IEC 50178, și are certificări TÜV, cUL și UL.
Schneider Electric Lexium ILA - ILA2T571PC1F0 - Servomotor cu acționare integrată, motor asincron, 57 mm, Modbus TCP, 24…48 V date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Numărul de poli ai motorului: 6
Numărul de faze ale rețelei: Monofazată Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: CC
Interfață de comunicare: Modbus TCP, integrată
Lungime: 190,8 mm
Tip bobinaj: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Da
Tip cutie de viteze: Fără
Viteză nominală: 3200 rpm la 24 V / 5100 rpm la 48 V Cuplu nominal: 0,44 N.m Cuplu de reținere: 1,2 N.m frână de reținere Informații suplimentare Viteza de transmisie: 10, 100 Mbit/s
Suport de montare: Flanșă
Dimensiunea flanșei motorului: 57 mm
Număr de piese ale motorului: 1
Diametrul colierului de centrare: 50 mm
Adâncimea colierului de centrare: 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,2 mm
Diametru cerc orificii de montare: 66,6 mm
Tip feedback: Encoder cu o singură rotație
Capăt arbore: Fără filet
Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Limite tensiune de alimentare: 18…55,2 V Consum de curent: 5000 mA maxim continuu / 7000 mA vârf Valoare nominală a siguranței corespunzătoare: 16 A Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud) Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrare de siguranță / 2 mA la 24 V pentru interfață de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Tip de protecție: Scurtcircuit tensiune de ieșire / Supraîncărcare tensiune de ieșire / Oprire cuplu de siguranță
Cuplu de reținere maxim: 0,62 N.m
Cuplu de reținere continuu: 0,44 N.m
Rezoluție feedback viteză: 16384 puncte/rotație
Eroare de precizie: +/- 0,05 °
Inerție rotor: 0,165 kg.cm²
Forță radială maximă Fr: 89 N
Forță axială maximă Fa: 104 N (forță de împingere) / 104 N (forță de tracțiune)
Durată de viață în ore: 20.000 ore rulment
Putere de angrenare a frânei: 10 W
Timp de eliberare a frânei: 14 ms
Timp de aplicare a frânei: 13 ms
Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 1,4 kg Caracteristici de mediu Standarde: EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3, EN 61800-3:2001 mediu secundar, IEC 61800-3, Ed 2, IEC 60072-1, IEC 50178 Certificări de produs: TÜV, cUL, UL Temperatura ambiantă de funcționare: 40 până la 55 °C (2% reducere a puterii per grad) / 0 până la 40 °C (fără reducere a puterii) Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatura ambiantă în timpul depozitării: -25…70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă: 15…85 % fără condensare
Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6 Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29 Clasa de protecție IP: IP41 manșon arbore: conform IEC 60034-5 / IP54 complet, cu excepția etanșării arborelui: conform IEC 60034-5
