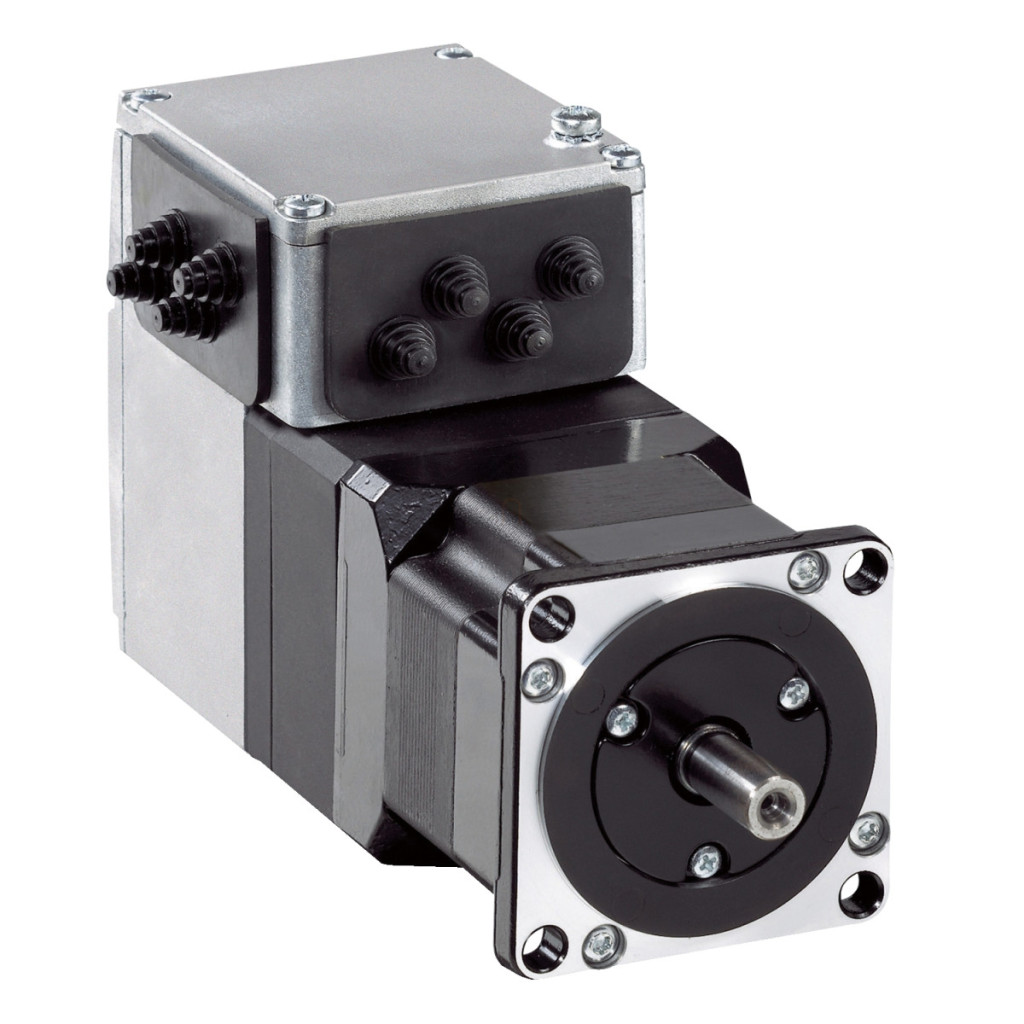

ILA2T572PC1A0 din seria Lexium ILA de la Schneider Electric este un servomotor compact, avansat, integrat, care combină avantajele unui servomotor și ale unui motor într-un singur dispozitiv compact. Această soluție de control al mișcării este ideală pentru aplicații industriale în care spațiul și eficiența sunt factori critici. Servomotorul integrat ILA2T572PC1A0 funcționează cu o sursă de alimentare de 24-48 V c.c. și dispune de o interfață de comunicare Modbus TCP, permițând integrarea ușoară în rețelele industriale. Dispozitivul are o flanșă de motor de 57 mm, viteză medie și cuplu mediu. Viteza nominală a motorului este de 1600 rpm la 24 V și 3400 rpm la 48 V. Cu un cuplu nominal de 0,78 Nm și un cuplu maxim de 1,62 Nm, acesta oferă performanțe adecvate pentru aplicații de control precis al mișcării. Motorul este echipat cu un conector industrial pentru o conectare electrică ușoară. Codificatorul cu o singură rotație încorporat oferă o rezoluție de 16384 puncte pe rotație, ceea ce se traduce printr-o precizie de ±0,05°. Dispozitivul dispune de răcire prin convecție naturală, iar arborele motorului are un diametru de 9 mm și o lungime de 20 mm. Rotorul motorului are o inerție de 0,173 kg.cm², o capacitate maximă de încărcare radială de 107 N și o capacitate maximă de încărcare axială de 104 N (atât pentru forțele de împingere, cât și pentru cele de tragere). ILA2T572PC1A0 are un grad de protecție IP54 (pentru întregul dispozitiv, cu excepția manșonului arborelui) și IP41 pentru manșonul arborelui, care este conform cu standardul IEC 60034-5. Acest servomotor compact funcționează în mod fiabil într-un interval de temperatură ambiantă de 0-40 °C fără reducere a puterii și între 40-55 °C cu o reducere a puterii de 2% pe grad. Dispozitivul poate rezista la vibrații de 20 m/s² (în intervalul 10-500 Hz, 10 cicluri) și oferă o rezistență la impact de 150 m/s² (1000 de impacturi). Dispozitivul are patru intrări/ieșiri de semnal, fiecare dintre acestea putând fi utilizată ca intrare sau ieșire. Curentul de intrare discret este de 10 mA (la 24 V) pentru intrarea de siguranță și de 2 mA (la 24 V) pentru interfața de semnal de 24 V. Curentul maxim de comutare este de 100 mA per ieșire, pentru un total de 200 mA. Dispozitivul dispune, de asemenea, de protecții multiple, inclusiv protecție la suprasarcină de tensiune de ieșire, oprire sigură a cuplului și protecție la scurtcircuit de tensiune de ieșire. ILA2T572PC1A0 este ideal pentru aplicații în care spațiul este limitat, dar sunt necesare controlul precis al servomotorului și comunicarea în rețea. Designul compact, cu o lungime totală de 163,8 mm, permite instalarea în spații înguste, în timp ce controlul integrat simplifică sistemul și reduce cablarea.
Schneider Electric Lexium ILA - Date tehnice ILA2T572PC1A0
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului: Unitate integrată de mișcare
Abrevierea dispozitivului: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare: 48 V / 24 V Tip rețea: CC Interfață de comunicare: Modbus TCP, integrată Lungime: 163,8 mm Caracteristici de performanță Tip de bobinare: Viteză medie și cuplu mediu Conexiune electrică: Conector industrial Frână de reținere: Niciuna Tip cutie de viteze: Niciuna Viteză nominală: 1600 rpm Conector industrial
Frână de reținere: Niciuna
Tip cutie de viteze: Niciuna
Viteză nominală: 1600 rpm la 24 V / 3400 rpm la 48 V
Cuplu nominal: 0,78 N.m
Cuplu maxim: 1,62 N.m
Cuplu continuu: 0,78 N.m
Date suplimentare
Viteză de transmisie: 10. 100 Mbits Suprafață de montare: Flanșă Dimensiune flanșă motor: 57 mm Număr de straturi motor: 2 Diametru colier de centrare: 50 mm Adâncime colier de centrare: 1,6 mm Număr de orificii de montare: 4 Diametru orificii de montare: 5,2 mm Diametru cerc orificii de montare: 66,6 mm Tip feedback: Encoder cu o singură rotație Capăt arbore: Fără filet
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Parametri electrici
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA maxim continuu / 8500 mA vârf
Valoarea siguranței corespunzătoare: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbauds) Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Tensiune 0 stare garantată: -3...4,5 V Tensiune 1 stare garantată: 15...30 V
Curent intrare discretă: 10 mA la 24 V pentru intrări de siguranță / 2 mA la 24 V pentru interfețe de semnal de 24 V
Tensiune ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Parametri mecanici
Tip de protecție: Supraîncărcare tensiune de ieșire, Oprire cuplu de siguranță, Scurtcircuit tensiune de ieșire
Rezoluție feedback viteză: 16384 puncte/rotație
Eroare de precizie: +/- 0,05 °
Inerție rotor: 0,173 kg.cm²
Forță radială maximă Fr: 107 N Forță axială maximă Fa: 104 N (împingere) / 104 N (tracțiune) Durată de viață a rulmentului: 20.000 ore Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 1,7 kg CE Tip de răcire: Convecție naturală Greutate netă: 1,7 kg Condiții de mediu Standarde: IEC 61800-3, IEC 61800-3 Ed 2, IEC 50347, EN 61800-3:2001-02, IEC 60072-1, IEC 50178, EN 61800-3:2001-02, IEC 60072-1, IEC 50178, EN 61800-3:2001-02, IEC 60072-1, IEC 50178, EN 61800-3:2001-02, IEC 60072-1, IEC 50178, EN 61800-3:2001-02, IEC 60072-1, IEC 50178, EN 61800-3:2001-02 EN 61800-3:2001-02, IEC 60072-1, IEC 50178, EN 61800-3:2001 mediu secundar
Certificări produs: UL, TÜV, cUL
Temperatură ambiantă de funcționare: 40...55 °C (2% reducere per °C) / 0...40 °C (fără reducere)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatură ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29
Grad de protecție IP: IP41 manșon arbore: conform IEC 60034-5 / IP54 complet, cu excepția etanșării arborelui: conform IEC 60034-5
