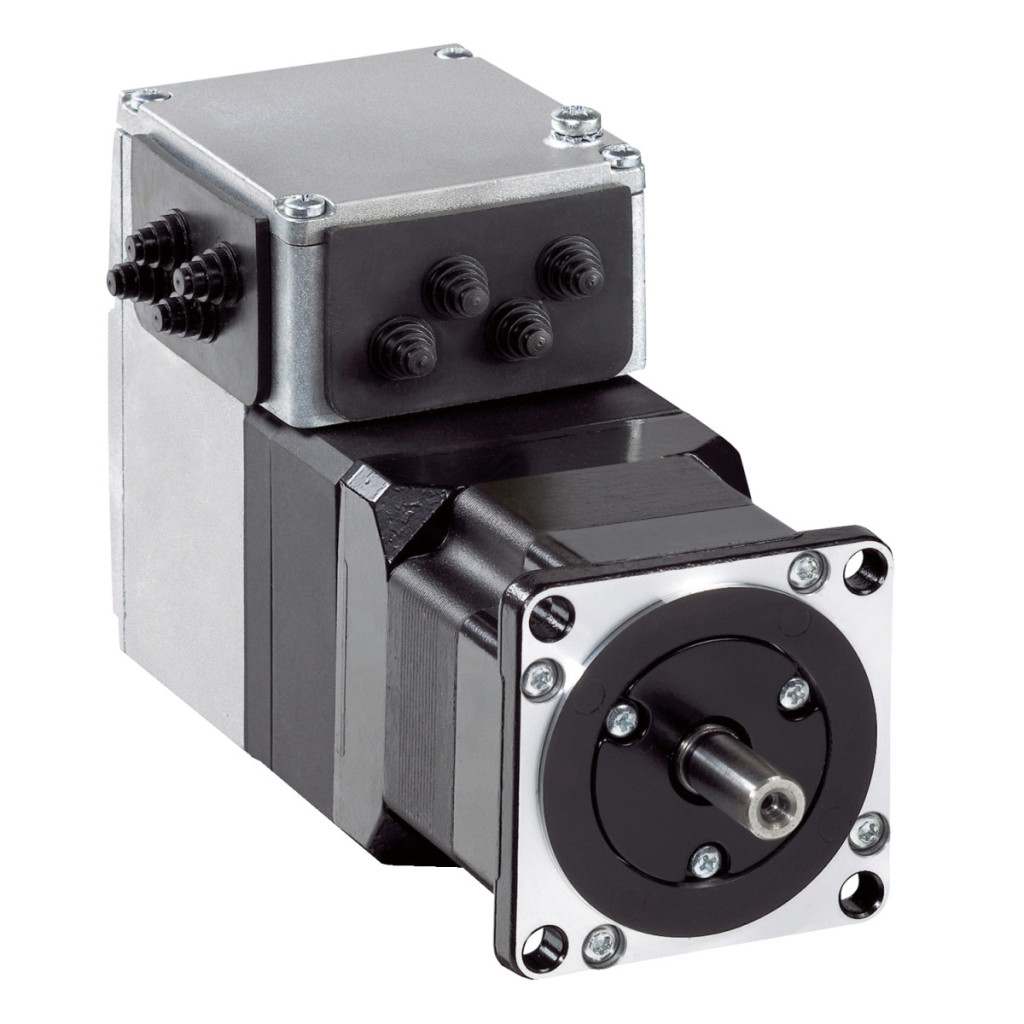

Servomotorul cu acționare integrată Schneider Electric Lexium ILA seria ILA2T572PC2A0 este un sistem de acționare compact și performant, care combină controlul motorului și servomotorul într-o singură unitate. Această tehnologie de ultimă generație pentru servomotoare sincrone de curent alternativ este alegerea ideală pentru aplicații de mișcare de precizie, în care poziționarea exactă și fiabilitatea ridicată sunt esențiale. Modelul Lexium ILA2T572PC2A0 funcționează cu o tensiune de alimentare de 24-48 V c.c., permițând o instalare flexibilă într-o varietate de medii industriale. Motorul are o dimensiune a flanșei de 57 mm și este echipat cu o interfață de comunicare Modbus TCP integrată, care asigură conectivitatea la rețea și integrarea ușoară a sistemului. Dispozitivul este echipat cu un conector industrial, care facilitează instalarea și întreținerea. Motorul are un design cu 6 poli și poate fi acționat dintr-o rețea monofazată. Performanțele sale sunt remarcabile: 1600 rpm la 24 V, în timp ce la 48 V este disponibilă o viteză nominală de până la 3400 rpm. Cuplul nominal de 0,78 Nm și cuplul maxim de 1,62 Nm oferă o putere suficientă pentru majoritatea aplicațiilor industriale. Modelul Lexium ILA2T572PC2A0 oferă o serie de caracteristici avansate: utilizează un codificator multiturn pentru feedback, care oferă o precizie remarcabilă (16384 puncte/rotație × rezoluție de 4096 rotații și o eroare de numai ±0,05°). Dispozitivul are 4 intrări/ieșiri de semnal care pot fi configurate flexibil pentru a se potrivi aplicației. Caracteristicile de protecție includ protecție la scurtcircuit la tensiunea de ieșire, funcție Safe Torque Off și protecție la suprasarcină la tensiunea de ieșire. Dispozitivul este răcit prin convecție naturală, astfel încât nu necesită ventilator sau alte echipamente externe de răcire. Motorul are protecție IP54 (cu excepția manșonului arborelui, care este IP41), oferind o bună protecție împotriva prafului și umezelii. Alți parametri tehnici importanți ai motorului: diametru arbore 9 mm, lungime arbore 20 mm, interval de tensiune de alimentare 18-55,2 V, consum maxim de curent continuu 7000 mA și curent de vârf 8500 mA. Valoarea recomandată a siguranței este de 16 A. Motorul oferă o interfață de punere în funcțiune RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud). Cuplul de inerție al rotorului este de 0,173 kg·cm², forța radială maximă (Fr) este de 107 N, iar forța axială maximă (Fa) este de 104 N atât pentru forțele de împingere, cât și pentru cele de tragere. Dispozitivul are marcajul CE și este conform cu mai multe standarde internaționale, inclusiv IEC 61800-3, IEC 50178 și EN 61800-3:2001. Produsul este certificat TÜV, cUL și UL, ceea ce garantează o calitate și o siguranță ridicate.
Schneider Electric Lexium ILA - ILA2T572PC2A0 - servomotor cu acționare integrată, motor asincron, 57 mm, Modbus TCP, 24…48 V date tehnice
Date generale
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumire scurtă a dispozitivului: ILA
Tipul motorului: Servomotor sincron de curent alternativ
Numărul polilor motorului: 6
Număr de faze de rețea: Monofazat
Tensiune nominală de alimentare [Us]: 24 V / 48 V
Tip rețea: CC
Interfață de comunicare: Modbus TCP, integrată
Lungime: 207,8 mm
Tip bobinaj: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Date de performanță
Viteză nominală: 1600 rpm la 24 V / 3400 rpm la 48 V
Cuplu nominal: 0,78 Nm
Cuplu maxim: 1,62 Nm
Cuplu de reținere continuu: 0,78 Nm
Date suplimentare
Viteză de transmisie: 10. 100 Mbit/s
Suport de montare: Flanșă
Dimensiune flanșă motor: 57 mm
Număr bobine motor: 2
Diametru colier de centrare: 50 mm
Adâncime colier de centrare: 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,2 mm
Diametrul cercului orificiilor de montare: 66,6 mm
Tipul de feedback: Codificator multitură
Capătul arborelui: Fără filet
Al doilea arbore: Fără capăt al celui de-al doilea arbore
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Caracteristici electrice
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA maxim continuu / 8500 mA vârf
Valoarea siguranței corespunzătoare: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Curent intrare discretă: 10 mA la 24 V pentru intrare de siguranță / 2 mA la 24 V pentru interfață de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Caracteristici mecanice
Rezoluție feedback viteză: 16384 puncte/rotație × 4096 rotații
Eroare de precizie: +/- 0,05°
Cuplu de inerție al rotorului: 0,173 kg.cm²
Forță radială maximă Fr: 107 N
Forță axială maximă Fa: 104 N (forță de împingere) / 104 N (forță de tracțiune)
Durată de viață în ore: 20.000 h rulment
Marcaj: CE
Tip de răcire: Convecție naturală
Greutate netă: 1,7 kg
Caracteristici de mediu
Grad de protecție IP: IP41 manșon arbore: conform IEC 60034-5 / IP54 complet, cu excepția manșonului arborelui: conform IEC 60034-5
Umiditate relativă: 15...85% fără condensare
Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29
Temperatura ambiantă de funcționare: 40...55 °C (2% reducere per °C) / 0...40 °C (fără reducere)
Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatura ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
