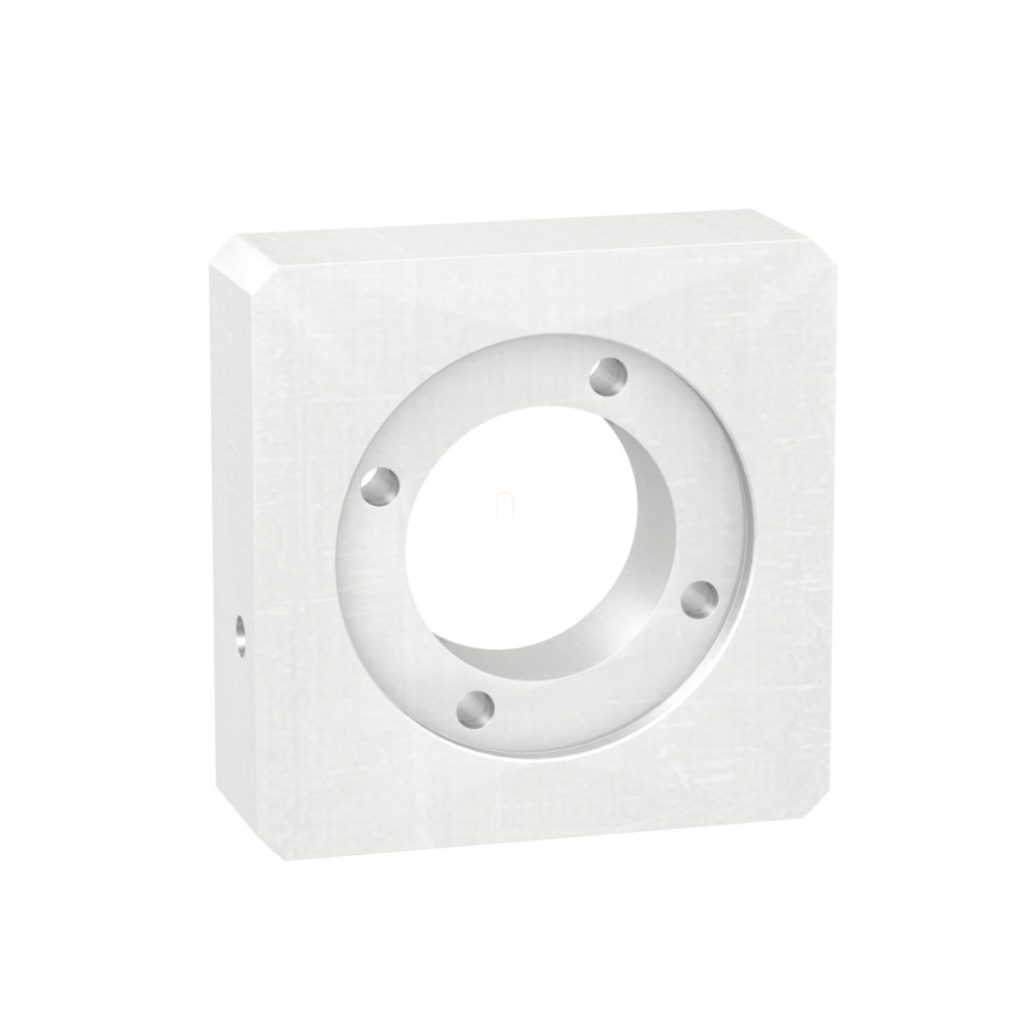

Kitul de adaptare Schneider Electric GBK0600660E este o interfață mecanică special concepută care permite conectarea precisă și sigură a servomotorului și a unității de acționare Lexium ILE. Acest kit de montare de precizie face parte din gama de produse GBK și este conceput special pentru actuatoare cu un diametru exterior de 60 mm. Kitul conține trei componente principale: o placă adaptor, un adaptor pentru capătul arborelui și șuruburile și bolțurile necesare pentru fixare. Adaptorul pentru capătul arborelui este deosebit de util în cazurile în care diametrul arborelui motorului este mai mic decât diametrul conexiunii de intrare a cutiei de viteze. Adaptorul are un diametru exterior de 14 mm, un diametru interior de 8 mm și o lungime de 20 mm, asigurând o tranziție perfectă între componente de dimensiuni diferite. Lungimea totală a ansamblului este de numai 19,1 mm, ceea ce permite o instalare compactă chiar și în aplicații cu spațiu limitat. Kitul de adaptare GBK0600660E este compatibil cu servomotoare cu flanșă de motor de 66 mm și poate fi utilizat cu motoare de diferite lungimi (1, 2 sau 3 stive de motoare). Placa adaptorului de montare are un diametru de 60 mm și orificii pentru șuruburi M4 distanțate la 73,5 mm. Kitul este extrem de ușor, cântărind doar 0,2 kg, ceea ce nu crește semnificativ greutatea întregului ansamblu. Kitul de adaptare GBK0600660E este alegerea ideală pentru sistemele de automatizare industrială, robotică, mașini de ambalat și toate aplicațiile în care este necesară o conexiune precisă a motorului. Necesită instalare profesională, iar Schneider Electric furnizează desene dimensionale detaliate în documentație pentru a asigura asamblarea corectă. Kitul este fabricat într-un design complet fără PVC, ceea ce este benefic pentru utilizatorii conștienți de mediu.
Schneider Electric Lexium ILA, ILE, ILS - GBK0600660E - date tehnice kit adaptor de acționare
Date generale
Familia de produse: Lexium ILE
Tipul produsului: Kit de adaptare
Denumire scurtă a produsului: GBK
Categorie accesoriu: Accesoriu de adaptare
Compatibilitate produs: ILE
Scopul accesoriului: Pentru asamblarea motorului și cutiei de viteze
Conținutul kitului
Placă adaptor
Adaptor capăt arbore
Șuruburi și bolțuri pentru fixare
Parametri tehnici
Diametru exterior cutie de viteze: 60 mm
Dimensiunea flanșei motorului: 66 mm
Numărul de stive ale motorului: 1, 2, 3
Lungime: 19,1 mm
Greutate netă: 0,2 kg
Dimensiuni
Dimensiuni adaptor (mm):
a = 19,1 mm
c = 60 mm
Ø6 = M4
Ø7 = 73,5 mm
Ø8 = 14 x 8 x 20 mm (diametru exterior x diametru interior x lungime)
Dimensiuni adaptor (inci):
a = 0,75 inci
c = 2,36 inci
Ø6 = M4
Ø7 = 2,89 inci
Ø8 = 0,55 x 0,31 x 0,79 inci (diametru exterior x diametru interior x lungime)
