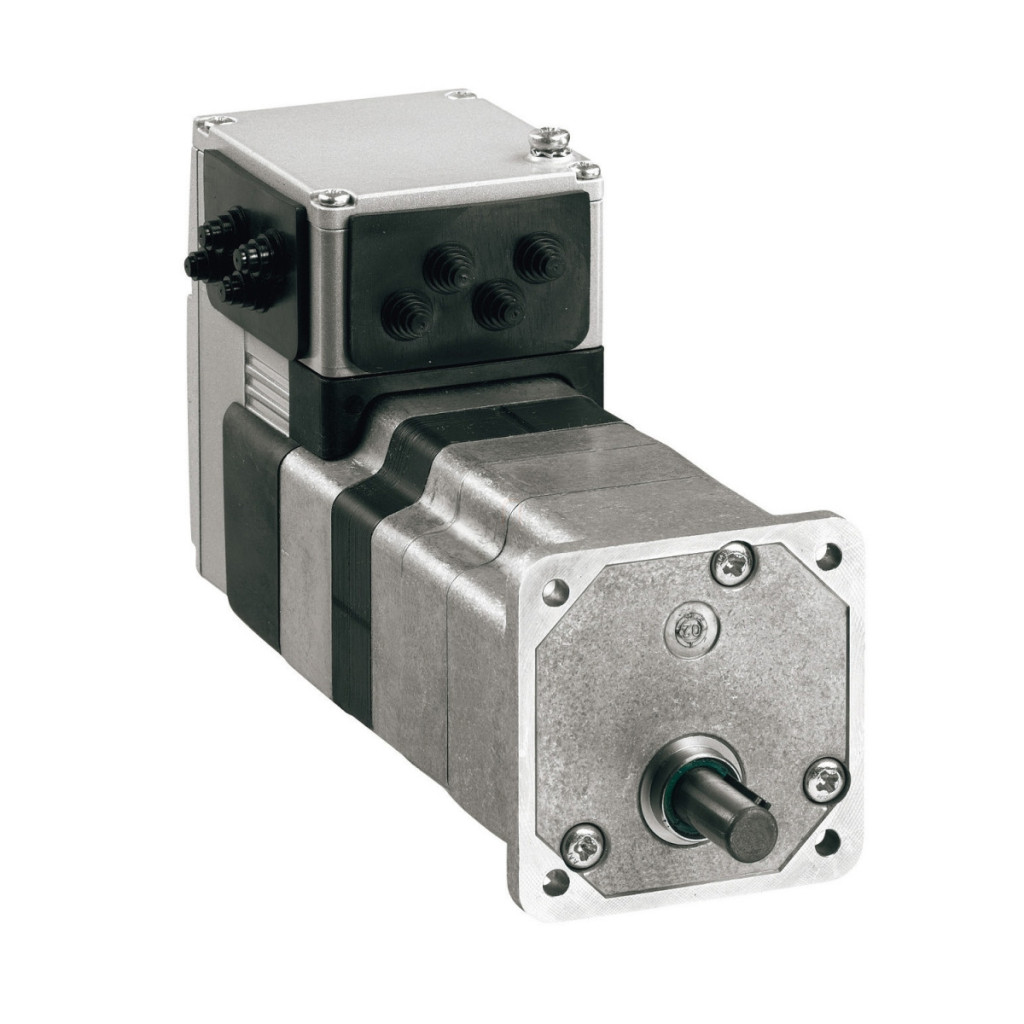

Motorul DC fără perii Schneider Electric Lexium ILE seria ILE1F661PC1A0 este un servomotor cu acționare integrată de înaltă performanță, care reprezintă alegerea perfectă pentru aplicații de precizie în care sunt necesare un design compact și performanțe excelente. Acest motor de 66 mm combină avantajele unui motor și ale unui sistem de acționare într-o singură unitate compactă, simplificând semnificativ instalarea și reducând timpul de cablare. Motorul ILE1F661PC1A0 funcționează cu o alimentare de 24-36 V c.c. și dispune de o interfață de comunicare CANopen DS301 încorporată, permițând integrarea ușoară în diverse sisteme de automatizare. Motorul este echipat cu conectori industriali, are o lungime de numai 122 mm și este proiectat fără carcasă pentru angrenaj. Motorul DC fără perii cu 6 poli funcționează pe o rețea monofazată și are viteză medie și cuplu de înfășurare. Viteza sa nominală este de 4000 rpm la 24 V și 4800 rpm la 36 V, în timp ce cuplul său nominal este de 0,175 Nm la 24 V și 0,24 Nm la 36 V. În ceea ce privește datele tehnice, modelul ILE1F661PC1A0 se mândrește cu o serie de caracteristici remarcabile. Cuplul maxim al motorului atinge 0,26 Nm la 24 V și 0,36 Nm la 36 V, în timp ce cuplul său continuu este de 0,27 Nm. Viteza de transfer a comunicației poate fi setată între 50, 100, 125, 250, 500, 800 și 1000 kbaud. Funcțiile de protecție încorporate includ oprire sigură a cuplului, protecție la scurtcircuit al tensiunii de ieșire și protecție la suprasarcină a tensiunii de ieșire. Viteza mecanică maximă a dispozitivului este de 5000 rpm, forța radială maximă (Fr) a motorului este de 80 N, în timp ce forța axială maximă (Fa) este de 30 N atât pentru forțele de împingere, cât și pentru cele de tragere. Dimensiunea flanșei este de 66 mm, diametrul flanșei de centrare a motorului este de 40 mm, iar adâncimea acesteia este de 2 mm. Arborele motorului are un diametru de 8 mm, o lungime de 25 mm și nu are un al doilea capăt al arborelui. Motorul are protecție IP54 (întregul motor, cu excepția manșonului arborelui, care are protecție IP41) conform standardului IEC 60034-5. Tipul de feedback este codificator BLDC, cu o rezoluție de feedback a vitezei de 12 puncte/rotație și o eroare de precizie de +/- 1 grad. Cuplul de inerție al rotorului este de 0,149 kg.cm². Este răcit prin convecție naturală și are certificări CE, TÜV, cUL și UL.
Schneider Electric Lexium ILE - ILE1F661PC1A0 - Servomotor integrat cu motor DC fără perii, 66 mm, CANopen DS301, 24…36 V Date tehnice
Date cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate de mișcare integrată
Denumirea scurtă a dispozitivului: ILE
Tipul motorului: Motor DC fără perii
Numărul polilor motorului: 6
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 24 V / 36 V
Tip de alimentare: DC
Interfață de comunicare: CANopen DS301, integrată
Lungime: 122 mm
Tip bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip cutie de viteze: Niciuna
Raport de transmisie: 1:1
Caracteristici de performanță
Viteză nominală: 4000 rpm la 24 V / 4800 rpm la 36 V
Cuplu nominal: 0,175 N.m la 24 V / 0,24 N.m la 36 V
Cuplu maxim de reținere: 0,26 N.m la 24 V / 0,36 N.m la 36 V
Cuplu de menținere continuu: 0,27 N.m
Cuplu de menținere: 0,08 N.m
Putere nominală de ieșire: 74 W la 24 V / 117 W la 36 V
Informații suplimentare
Viteză de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud
Suport de montare: Flanșă
Dimensiunea flanșei motorului: 66 mm
Număr de straturi ale motorului: 1
Diametru margine de centrare: 40 mm
Adâncime margine de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 4,4 mm
Diametrul cercului orificiului de fixare: 73,54 mm
Tipul de feedback: Codificator BLDC
Capătul arborelui: Fără filet
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 8 mm
Lungime arbore: 25 mm
Caracteristici electrice
Limite tensiune de alimentare: 18...40 V
Consum de curent: 7000 mA vârf / 5500 mA maxim continuu
Valoarea nominală a siguranței asociate: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Viteza mecanică maximă: 5000 rpm
Forța radială maximă Fr: 80 N
Forța axială maximă Fa: 30 N (forță de împingere) / 30 N (forță de tracțiune)
Durată de viață în ore: 20.000 ore rulment
Marcaj: CE
Tip de răcire: Convecție naturală
Greutate netă: 1,4 kg
Caracteristici de mediu
Standarde: IEC 50347, IEC 61800-3, EN 61800-3 : 2001-02, EN 61800-3:2001 al doilea mediu, IEC 60072-1, IEC 50178, IEC 61800-3, Ed 2
Certificări de produs: TÜV, cUL, UL
Temperatură de funcționare ambiantă: 0...50 °C (fără reducere a puterii) / 50...65 °C (2% reducere a puterii/°C)
Clasa de protecție IP: IP41 etanșare arbore: conform IEC 60034-5 / IP54 complet, cu excepția etanșării arborelui: conform IEC 60034-5
