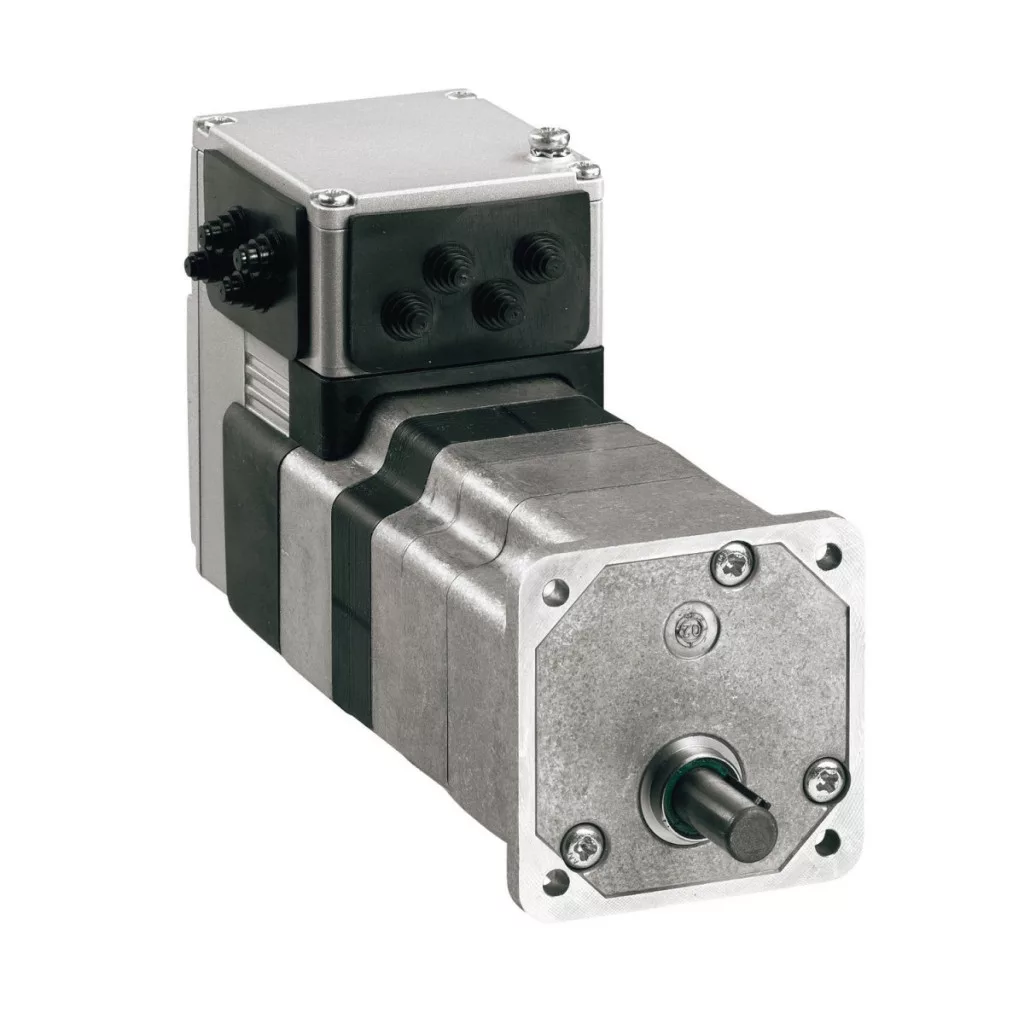

Schneider Electric Lexium ILE - ILE1F661PC1A1 - servomotor cu acționare integrată, motor DC fără perii, 66 mm, CANopen DS301, 24…36 V

Lățime: 185 mm

Lungime: 355 mm

Înălțime: 80 mm

Comandă specială

Schneider Electric Lexium ILE - ILE1F661PC1A1 - servomotor cu acționare integrată, motor DC fără perii, 66 mm, CANopen DS301, 24…36 V

Name: Schneider Electric Lexium ILE - ILE1F661PC1A1 - servomotor cu acționare integrată, motor DC fără perii, 66 mm, CANopen DS301, 24…36 V
Brand: Schneider Electric Zrt.
SKU: 3389119222402
Price: 5342.05 RON
Availability: InStock

5 342,05 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Familia de produse Schneider Electric Lexium ILE, modelul ILE1F661PC1A1, este un servomotor integrat de înaltă performanță, care combină avantajele unui motor DC fără perii și ale unui controler de acționare într-o singură unitate compactă. Echipat cu o interfață de comunicare CANopen DS301, acest dispozitiv este alegerea ideală pentru aplicații industriale în care poziționarea precisă și funcționarea fiabilă sunt esențiale. Motorul funcționează cu o tensiune de 24-36 V c.c., oferind opțiuni flexibile de instalare. Transmisia cu angrenaj cu dinți drepți 18:1 (3 trepte) este ideală pentru aplicații în care un cuplu mai mare și o viteză mai mică sunt avantajoase. Cutia de viteze oferă o viteză nominală de 225 rpm (la 24 V) sau 270 rpm (la 36 V), furnizând în același timp un cuplu nominal de 3,1 N.m (24 V) sau 3,5 N.m (36 V). Cuplul maxim al motorului este și mai impresionant: 3,74 N.m la 24 V și 5,18 N.m la 36 V, ceea ce reprezintă o performanță excepțională în această categorie de dimensiuni. Modelul ILE1F661PC1A1 are un conector industrial, care facilitează instalarea și întreținerea. În ciuda designului său subțire, unitatea cu lungimea de 174 mm are o construcție robustă, dovadă fiind clasa IP ridicată: protecție completă IP54, cu excepția trecerii arborelui, care are clasa IP41. Motorul gestionează 4 semnale, fiecare dintre acestea putând fi configurat ca intrare sau ieșire. Funcționarea în condiții de siguranță este garantată de funcțiile de protecție încorporate, inclusiv protecția împotriva scurtcircuitelor de tensiune de ieșire, funcția Safe Torque Off și protecția împotriva suprasolicitării tensiunii de ieșire. Dispozitivul suportă diverse viteze de transfer de date: 50, 100, 125, 250, 500, 800 și 1000 kbaud, asigurând o compatibilitate largă cu diverse rețele CANopen. Motorul poate fi montat cu o flanșă, ceea ce facilitează integrarea în diverse sisteme mecanice. Dimensiunea flanșei motorului de 66 mm, colierul de centrare cu diametrul de 16 mm și cele 4 orificii de montare cu diametrul de 4,4 mm (distanțate la un diametru circular de 73,54 mm) oferă opțiuni standard de montare. Capătul arborelui motorului are un design de blocare, cu un diametru de 10 mm și o lungime de 25 mm, care este compatibil cu multe elemente de cuplare mecanice standard. Motorul oferă o rezoluție de poziționare de 1,667° la ieșirea angrenajului și are un joc torsional maxim de numai 1°, ceea ce duce la o precizie excelentă. Unitatea este răcită prin convecție naturală și poate fi utilizată la temperaturi ambientale cuprinse între 0 și 50 °C fără pierderi de performanță (între 50 și 65 °C cu o pierdere de performanță de 2 %/°C). Rezistența excelentă la șocuri și vibrații a motorului este dovedită prin testarea conform standardelor stricte IEC: rezistență la șocuri de 150 m/s² și rezistență la vibrații de 20 m/s².

Schneider Electric Lexium ILE - ILE1F661PC1A1 - servomotor cu acționare integrată, motor DC fără perii, 66 mm, CANopen DS301, 24…36 V date tehnice

Caracteristici principale

Familia de produse: Acționare integrată Lexium

Tipul produsului: Acționare integrată pentru mișcare

Denumirea scurtă a dispozitivului: ILE

Tipul motorului: Motor DC fără perii

Număr de poli ai motorului: 6

Număr de faze ale rețelei: Monofazat

Tensiune nominală de alimentare: 36 V, 24 V

Tip rețea: DC

Interfață de comunicare: CANopen DS301, integrată

Lungime:174 mm

Tip de bobinare: Viteză medie și cuplu mediu

Conexiune electrică: Conector industrial

Frână de reținere: Niciuna

Tip angrenaj: Angrenaj cu dinți drepți, 3 trepte

Raport de transmisie: 18:1 (160:9)

Viteză nominală: 225 rpm la 24 V, 270 rpm la 36 V

Cuplu nominal: 3,1 N.m la 24 V, 3,5 N.m la 36 V

Informații suplimentare

Viteza de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud

Suport de montare: Flanșă

Dimensiunea flanșei motorului: 66 mm

Număr de straturi ale motorului: 1

Diametru colier de centrare: 16 mm

Adâncime colier de centrare: 4 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 4,4 mm

Diametru orificiu de montare: 73,54 mm

Tip feedback: Encoder BLDC

Capăt arbore: Blocare

Al doilea arbore: Fără capăt al doilea al arborelui

Diametru arbore: 10 mm

Lungime arbore: 25 mm

Lățime zăvor: 16 mm

Limite tensiune de alimentare: 18...40 V

Consum de curent: 7000 mA vârf, 5500 mA maxim continuu

Valoarea siguranței atribuite: 10 A Intrări/ieșiri Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Tensiune garantată în stare 0: -3...4,5 V

Tensiune garantată în stare 1: 15...30 V

Curent de intrare discret: 10 mA la 24 V pe intrare de siguranță STO_A, 3 mA la 24 V pe intrare de siguranță STO_B, 2 mA la 24 V pe interfața de semnal 24 V

Tensiune de ieșire discretă: 23...25 V

Curent maxim de comutare: 100 mA per ieșire, 200 mA în total

Tip de protecție: Scurtcircuit tensiune de ieșire, Oprire sigură a cuplului, Supraîncărcare tensiune de ieșire

Alimentare

Curent maxim de alimentare: 0,06 A la 36 V (etapa de putere dezactivată), 0,1 A la 24 V (etapa de putere dezactivată), 4 A la 36 V, 4,5 A la 24 V

Putere nominală de ieșire: 74 W la 24 V, 98 W la 36 V

Cuplu maxim de reținere: 3,74 N.m la 24 V, 5,18 N.m la 36 V

Cuplu continuu de reținere: 4,3 N.m

Cuplu de blocare: 1,1 N.m

Rezoluție feedback viteză: 1,667° ieșire angrenaj, 12 puncte/rotație motor

Eroare de precizie: +/- 1 punct

Joc torsional maxim: 1°

Inerție rotor: 48 kg.cm²

Viteză mecanică maximă: 281 rpm

Forță radială maximă Fr: 200 N (funcționare pe termen lung), 200 N (funcționare pe termen scurt)

Forță axială maximă Fa: 10 N (funcționare pe termen lung), 80 N (funcționare pe termen scurt)

Durată de viață în ore: 2500 h funcționare pe termen scurt a rulmentului, 15000 h funcționare pe termen lung a rulmentului

Marcaj: CE

Tip de răcire: Convecție naturală

Condiții de mediu

Standarde: IEC 61800-3 Ed 2, IEC 60072-1, IEC 61800-3, EN 61800-3:2001 mediu secundar, IEC 50178, EN 61800-3 : 2001-02, IEC 50347

Certificări de produs: TÜV, UL, cUL

Temperatura aerului ambiant în timpul funcționării: 50...65 °C (2% reducere per °C), 0...50 °C (fără reducere a puterii)

Temperatura admisibilă a aerului ambiant în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor

Temperatura aerului ambiant pentru depozitare: -25...70 °C

Altitudine de funcționare: <= 1000 m fără reducere a puterii

Umiditate relativă: 15...85% fără condensare

Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6

Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29

Clasa de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP54 general, cu excepția etanșării arborelui: conform IEC 60034-5

Date

Lățime

185 mm

Lungime

355 mm

Înălțime

80 mm

EAN prezentat

3389119222402

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,25 kg/bucată

Numar articol

3389119222402
