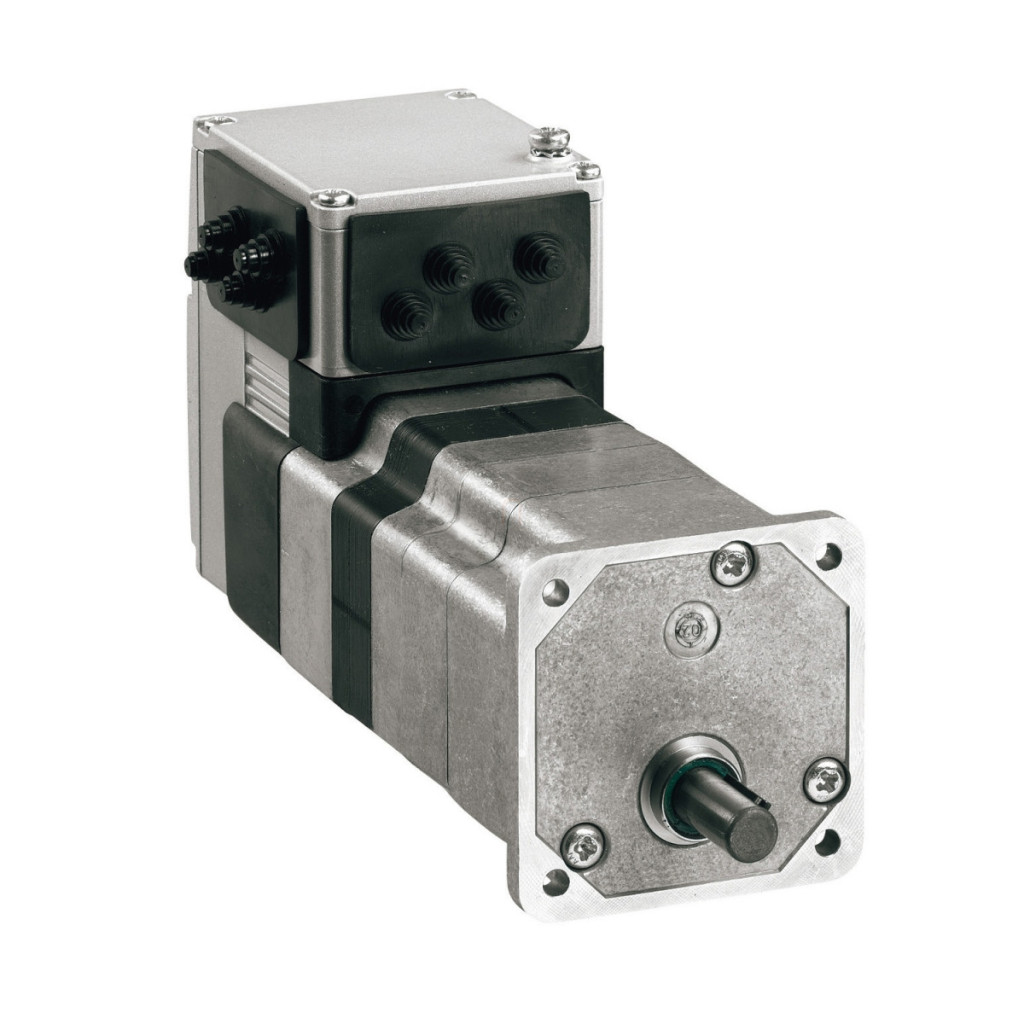

Schneider Electric Lexium ILE ILE2E662PC1A0 este un servomotor integrat de înaltă performanță, care oferă soluția perfectă pentru sarcinile moderne de automatizare. Acest motor DC fără perii (BLDC) de 66 mm dispune de electronice de control integrate, permițând un design extrem de compact și o integrare mai simplă a sistemului în comparație cu motoarele și controlerele separate tradiționale. Produsul funcționează într-un interval de tensiune de alimentare de 24-48 V DC și este echipat cu o interfață de comunicare EtherCAT integrată, care permite un control rapid și precis în medii de rețea industriale. Motorul cu lungimea de 140 mm este proiectat fără cutie de viteze și are un raport de transmisie de 1:1, ceea ce îl face ideal pentru aplicații cu acționare directă. Performanța motorului este bine caracterizată de capacitatea sa de a atinge o viteză nominală de 3100 rpm la 24 V și până la 5000 rpm la 48 V, oferind în același timp un cuplu nominal de 0,5 Nm la ambele niveluri de tensiune. La performanță maximă, cuplul instantaneu poate atinge 0,8 Nm, asigurând o aplicabilitate versatilă. Motorul Lexium ILE este proiectat cu 6 poli și bobinare optimizată pentru viteză și cuplu medii. Codificatorul BLDC încorporat oferă o rezoluție de 12 puncte/rotație cu o precizie de +/- 0,5°, permițând o poziționare precisă. Motorul este conectat prin conectori industriali și pot fi configurate până la 4 intrări/ieșiri de semnal, după cum este necesar. Din perspectiva siguranței, este important ca motorul să aibă o funcție Safe Torque Off (STO), care respectă cerințele moderne de siguranță a mașinilor. Protecția IP54 (cu excepția garniturii arborelui, care este IP41) protejează motorul împotriva prafului și stropirii cu apă, asigurând o funcționare fiabilă într-o varietate de medii. Parametrii tehnici ai produsului sunt demni de remarcat: motorul are o lungime de 140 mm și un arbore cu un diametru de 8 mm și o lungime de 25 mm. Diametrul flanșei este de 66 mm, iar diametrul colierului de centrare este de 40 mm (cu o adâncime de 2 mm). Instalarea este facilitată de patru orificii cu diametrul de 4,4 mm situate pe un cerc de 73,54 mm. Rotorul motorului are un cuplu de inerție de 0,34 kg·cm², ceea ce permite pornirea și oprirea rapidă. Sarcina radială maximă este de 80 N, în timp ce sarcina axială poate fi de 30 N atât în direcția de împingere, cât și în cea de tragere. Intervalul de temperatură de funcționare al motorului este de 0-40 °C fără reducerea puterii și între 40-55 °C cu o reducere a puterii de 2% per °C. Servomotorul Schneider Electric ILE2E662PC1A0 este extrem de fiabil, după cum o demonstrează durata de viață a rulmentului de 20.000 de ore. Produsul este conform cu standardele internaționale relevante și are certificări CE, UL și TÜV, printre altele.
Schneider Electric Lexium ILE - ILE2E662PC1A0 - Servomotor cu acționare integrată cu motor DC fără perii, 66 mm, EtherCAT, 24–48 V Date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului: Unitate integrată de mișcare
Denumire scurtă: ILE
Tipul motorului: Motor DC fără perii
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazat
Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: DC
Interfață de comunicare: EtherCAT, integrată
Lungime: 140 mm
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Raport de transmisie: 1:1
Viteză nominală: 3100 rpm la 24 V, 5000 rpm la 48 V
Cuplu nominal: 0,5 N.m la 24 V, 0,5 N.m la 48 V
Date suplimentare
Viteză de transmisie: 100 Mbit/s
Montare: Flanșă
Dimensiunea flanșei motorului: 66 mm
Număr de plăci motor: 2
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 4,4 mm Cercul orificiilor de montare: 73,54 mm Tip de feedback: codificator BLDC Capătul arborelui: fără filet Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 8 mm
Lungime arbore: 25 mm
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA vârf, 5500 mA maxim continuu
Dimensiune siguranță: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud) Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Tip protecție: Scurtcircuit ieșire, Oprire cuplu de siguranță, Supraîncărcare ieșire
Curent maxim de alimentare: 0,1 A (etapa de putere dezactivată), 7 A la 48 V, 9,5 A la 24 V
Putere nominală de ieșire: 162 W la 24 V, 262 W la 48 V
Cuplu maxim de reținere: 0,8 N.m la 24 V, 0,8 N.m la 48 V
Cuplu continuu de reținere: 0,54 N.m
Cuplu de reținere: 0,106 N.m Rezoluție feedback viteză: 12 puncte/rotație Precizie: +/- 0,5° Inerție rotor: 0,34 kg.cm² Viteză mecanică maximă: 5000 rpm / 7000 rpm Forță radială maximă Fr: 80 N Forță axială maximă Fa: 30 N (împingere), 30 N (forță de tracțiune)
Durată de viață: 20.000 ore rulment
Marcaj: CE
Tip de răcire: Convecție naturală
Caracteristici de mediu
Standarde: IEC 61800-3, Ed 2, EN 61800-3:2001, IEC 50347, EN 61800-3:2001-02, IEC 60072-1, IEC 61800-3, IEC 50178 Certificări de produs: cUL, UL, TÜV Temperatura ambiantă de funcționare: 40...55 °C (2 % reducere/°C), 0...40 °C (fără reducere a puterii)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatură de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri Rezistență la impact: 150 m/s² 1000 de impacturi Protecție IP: IP41 etanșare arbore (conform IEC 60034-5), IP54 completă, cu excepția etanșării arborelui (conform IEC 60034-5)
