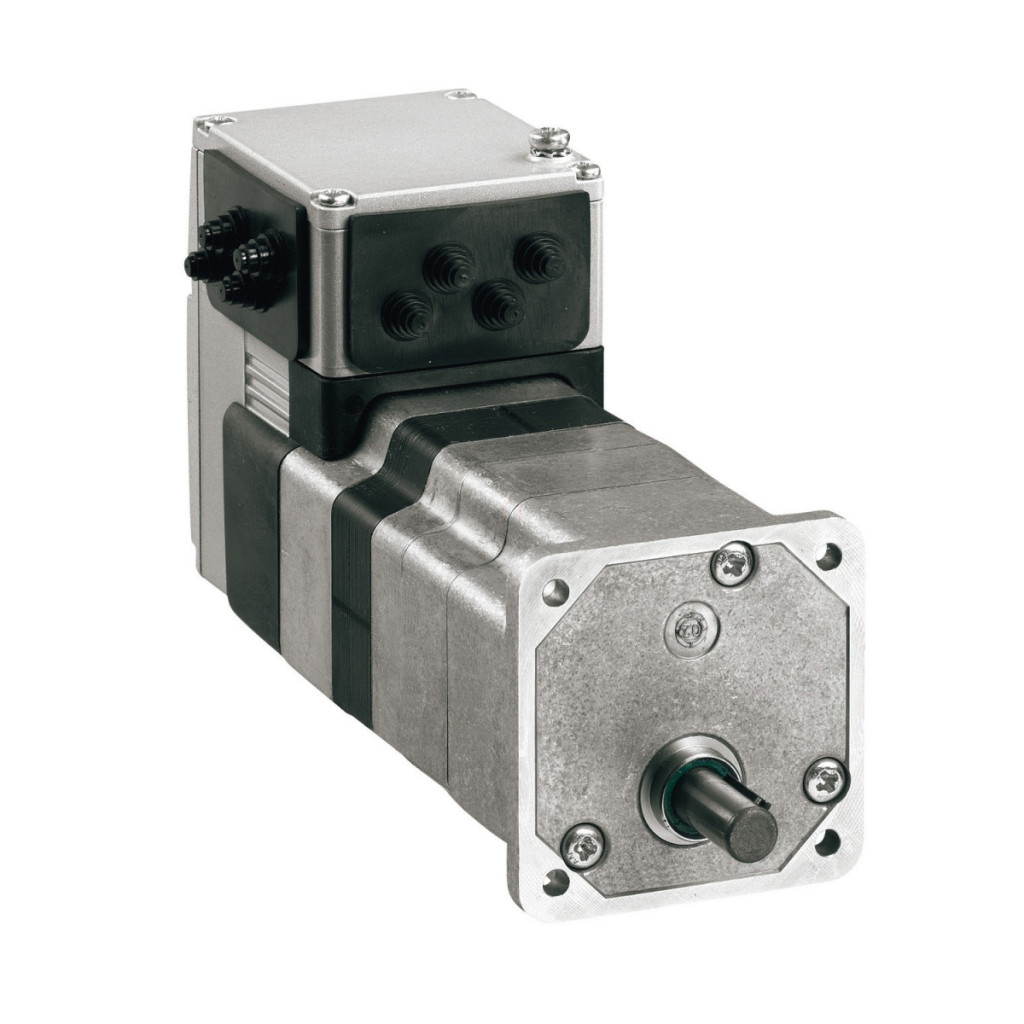

Servomotorul cu acționare integrată Schneider Electric Lexium ILE seria ILE2K661PC1A0 este un sistem de acționare compact, de înaltă performanță, ideal pentru aplicații industriale de precizie. Acest motor DC fără perii reprezintă cea mai recentă tehnologie în domeniul controlului mișcării, integrând motorul și controlerul într-o singură unitate, ceea ce simplifică considerabil instalarea și minimizează cerințele de spațiu. Motorul funcționează cu o tensiune de 24-48 V CC și dispune de o interfață de comunicare EtherNet/IP încorporată pentru o integrare ușoară în rețelele industriale moderne. O caracteristică specială a acestui produs este designul său compact, cu o lungime de numai 122 mm și fără carcasă pentru angrenaje, ceea ce îl face ideal pentru aplicații cu acționare directă. Motorul cu 6 poli ILE2K661PC1A0 poate fi conectat la o rețea monofazată și are o viteză de rotație și un cuplu medii, ceea ce îl face versatil pentru utilizarea în automatizarea industrială. Motorul are o viteză nominală de 4800 rpm la 24 V și 6000 rpm la 48 V, în timp ce cuplul nominal este de 0,26 Nm la ambele tensiuni. Cuplul maxim (cuplul de vârf) este de 0,43 Nm, iar cuplul continuu este de 0,28 Nm. Motorul poate fi conectat printr-un conector industrial, iar 4 semnale pot fi utilizate ca intrări sau ieșiri. Produsul nu include frâne de reținere, deci este proiectat pentru funcționare continuă. Feedback-ul este furnizat de un codificator BLDC, care oferă o rezoluție de 12 puncte/rotație. Funcțiile de protecție ale dispozitivului includ oprire sigură a cuplului, protecție la suprasarcină a tensiunii de ieșire și protecție la scurtcircuit a tensiunii de ieșire. Servomotorul ILE2K661PC1A0 poate fi montat cu o flanșă, dimensiunea flanșei motorului este de 66 mm, diametrul colierului de centrare este de 40 mm, iar adâncimea acestuia este de 2 mm. Pentru montare sunt prevăzute patru orificii de 4,4 mm cu o circumferință de 73,54 mm. Capătul arborelui nu este filetat, are un diametru de 8 mm, o lungime de 25 mm și nu are un al doilea capăt al arborelui. Motorul are o viteză mecanică maximă de 7000 rpm (la 24 V) sau 6500 rpm (la 48 V), o forță radială maximă de 80 N și o forță axială maximă de 30 N (atât forțe de împingere, cât și de tragere). Motorul este răcit prin convecție naturală, cu un interval de temperatură de funcționare de 0-40 °C (fără reducerea puterii) sau 40-55 °C (reducere a puterii de 2% per °C). Motorul are un grad de protecție IP de IP41 la manșonul arborelui și IP54 la toate celelalte părți (cu excepția manșonului arborelui).
Schneider Electric Lexium ILE - ILE2K661PC1A0 - Servomotor cu acționare integrată, motor DC fără perii, 66 mm, Ethernet/IP, 24–48 V date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILE
Tipul motorului: Motor DC fără perii
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazat
Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: DC
Interfață de comunicare: Ethernet/IP, integrată
Lungime: 122 mm
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip cutie de viteze: Niciuna
Raport de transmisie: 1:1
Caracteristici de performanță
Viteză nominală: 4800 rpm la 24 V / 6000 rpm la 48 V
Cuplu nominal: 0,26 N·m la 24 V / 0,26 N·m la 48 V
Cuplu maxim: 0,43 N·m la 24 V / 0,43 N·m la 48 V
Cuplu continuu: 0,28 N·m Cuplu de blocare: 0,08 N·m Putere nominală de ieșire: 131 W la 24 V / 163 W la 48 V Caracteristici mecanice Capătul arborelui: fără filet Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 8 mm
Lungime arbore: 25 mm
Dimensiune flanșă motor: 66 mm
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 4,4 mm
Diametru cerc orificii de montare: 73,54 mm
Forță radială maximă Fr: 80 N
Forță axială maximă Fa: 30 N (forță de compresiune) / 30 N (forță de tracțiune) Inerție rotor: 0,17 kg.cm² Viteză mecanică maximă: 7000 rpm / 6500 rpm Caracteristici electrice Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA vârf / 5500 mA maxim continuu
Putere siguranță: 16 A
Interfață punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Nivel de tensiune garantat 0: -3...4,5 V
Nivel de tensiune garantat: 15...30 V
Curent de intrare discret: 10 mA la 24 V/intrare de siguranță STO_A / 3 mA la 24 V/intrare de siguranță STO_B / 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Curent maxim de alimentare: 0,1 A (etapa de putere dezactivată) / 6,8 A la 24 V / 3,8 A la 48 V
Rezoluție feedback viteză: 12 puncte/rotație
Eroare de precizie: +/- 0,5°
Protecție și siguranță
Tip protecție: Oprire cuplu de siguranță / Supraîncărcare tensiune de ieșire / Scurtcircuit tensiune de ieșire
Tip feedback: Encoder BLDC
Grad de protecție IP: IP41 manșon arbore / IP54 complet, cu excepția manșonului arborelui
Caracteristici de mediu
Temperatura aerului ambiant în timpul funcționării: 0...40 °C (fără reducere a puterii) / 40...55 °C (reducere a puterii de 2% per °C)
Temperatura admisibilă a aerului ambiant în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatura aerului ambiant pentru depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6 Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29 Tip de răcire: Convecție naturală Durată de viață în ore: 20.000 h rulment
Certificate și conformitate
Standarde: EN 61800-3 : 2001-02 / IEC 50178 / EN 61800-3:2001, al doilea mediu / IEC 60072-1 / IEC 61800-3, Ed 2 / IEC 61800-3 / IEC 50347
Certificări produs: cUL / UL / TÜV
Marcaj: CE
Greutate netă: 1,4 kg
