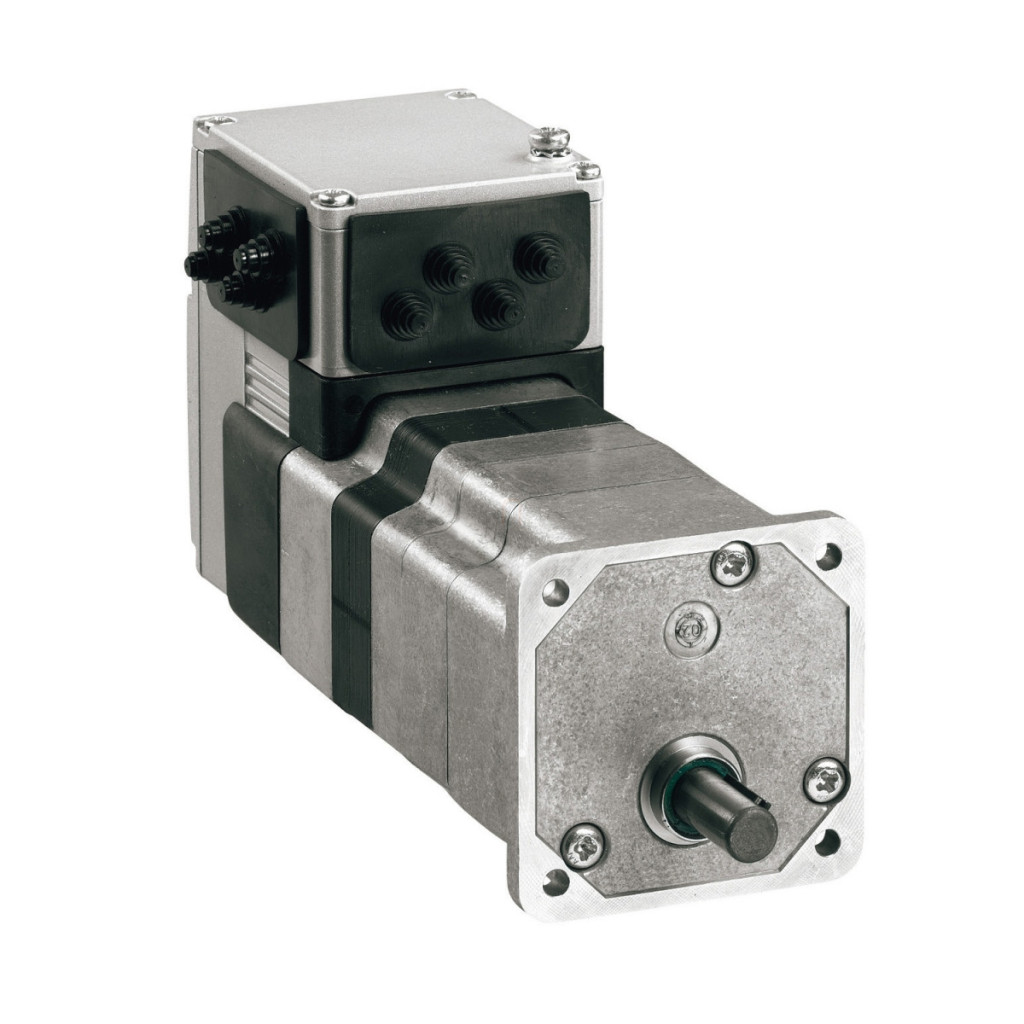

Schneider Electric Lexium ILE - ILE2K661PC1A3 - Servomotor cu acționare integrată, motor DC fără perii, 66 mm, Ethernet/IP, 24...48 V date tehnice
Date generale
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILE
Tipul motorului: Motor DC fără perii
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazat
Tensiunea nominală de alimentare: 24 V / 48 V
Tip rețea: DC
Interfață de comunicare: Ethernet/IP, integrată
Lungime: 174 mm
Caracteristici motor
Tip bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip cutie de viteze: Angrenaj cu dinți drepți, 4 trepte
Raport de transmisie: 54:1 (490:9)
Viteză nominală: 73 rpm la 24 V / 92 rpm la 48 V
Cuplu nominal: 10 N.m la 24 V / 10 N.m la 48 V
Date suplimentare
Viteza de transmisie: 125, 250, 500 kbaud
Metodă de montare: Flanșă
Dimensiunea flanșei motorului: 66 mm
Număr de fascicule motor: 1
Diametru colier de centrare: 16 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 4,4 mm Diametrul circumferinței orificiilor de montare: 73,54 mm Tip de feedback: codificator BLDC Date privind arborele Capătul arborelui: blocat Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 10 mm
Lungime arbore: 25 mm
Lățime zăvor: 16 mm
Caracteristici electrice
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA vârf / 5500 mA maxim continuu
Valoarea siguranței corespunzătoare: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Tensiune 0 stare garantată: -3...4,5 V
Tensiune 1 stare garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrarea de siguranță STO_A / 3 mA la 24 V pentru intrarea de siguranță STO_B / 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Tip de protecție: Împotriva suprasarcinii tensiunii de ieșire / Împotriva scurtcircuitului tensiunii de ieșire / Oprire cuplu de siguranță
Curent maxim de alimentare: 0,1 A (etapa de putere dezactivată) / 6,8 A la 24 V / 3,8 A la 48 V
Putere nominală de ieșire: 112 W la 48 V / 90 W la 24 V
Caracteristici de performanță
Cuplu maxim de menținere: 20,9 N.m la 24 V / 20,9 N.m la 48 V
Cuplu continuu de menținere: 11,6 N.m Cuplu de blocare: 4,36 N.m Rezoluție feedback viteză: 12 puncte/rotație motor / 0,55° ieșire angrenaj Eroare de precizie: +/- 0,5 puncte Joc torsional maxim: 1° Inerție rotor: 441 kg.cm² Viteză mecanică maximă: 92 rpm Forță radială maximă Fr: 200 N (funcționare pe termen lung) / 200 N (funcționare pe termen scurt)
Forță axială maximă Fa: 10 N (funcționare pe termen lung) / 80 N (funcționare pe termen scurt)
Durată de viață în ore: 2500 h funcționare pe termen scurt a rulmentului / 15000 h funcționare pe termen lung a rulmentului
Certificate și conformitate
Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 1,85 kg Condiții de mediu Standarde: IEC 61800-3, Ed 2 / IEC 50347 / EN 61800-3:2001, al doilea mediu / IEC 60072-1 / IEC 61800-3 / IEC 50178 / EN 61800-3:2001-02 IEC 60072-1 / IEC 61800-3 / IEC 50178 / EN 61800-3 : 2001-02
Certificări ale produsului: cUL / TÜV / UL
Temperatura ambiantă de funcționare: 40...55 °C (cu o reducere de 2% per °C) / 0...40 °C (fără reducere)
Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatura ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere de putere Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29
Clasă de protecție IP: IP41 etanșare arbore: conform IEC 60034-5 / IP54 complet, cu excepția etanșării arborelui: conform IEC 60034-5
