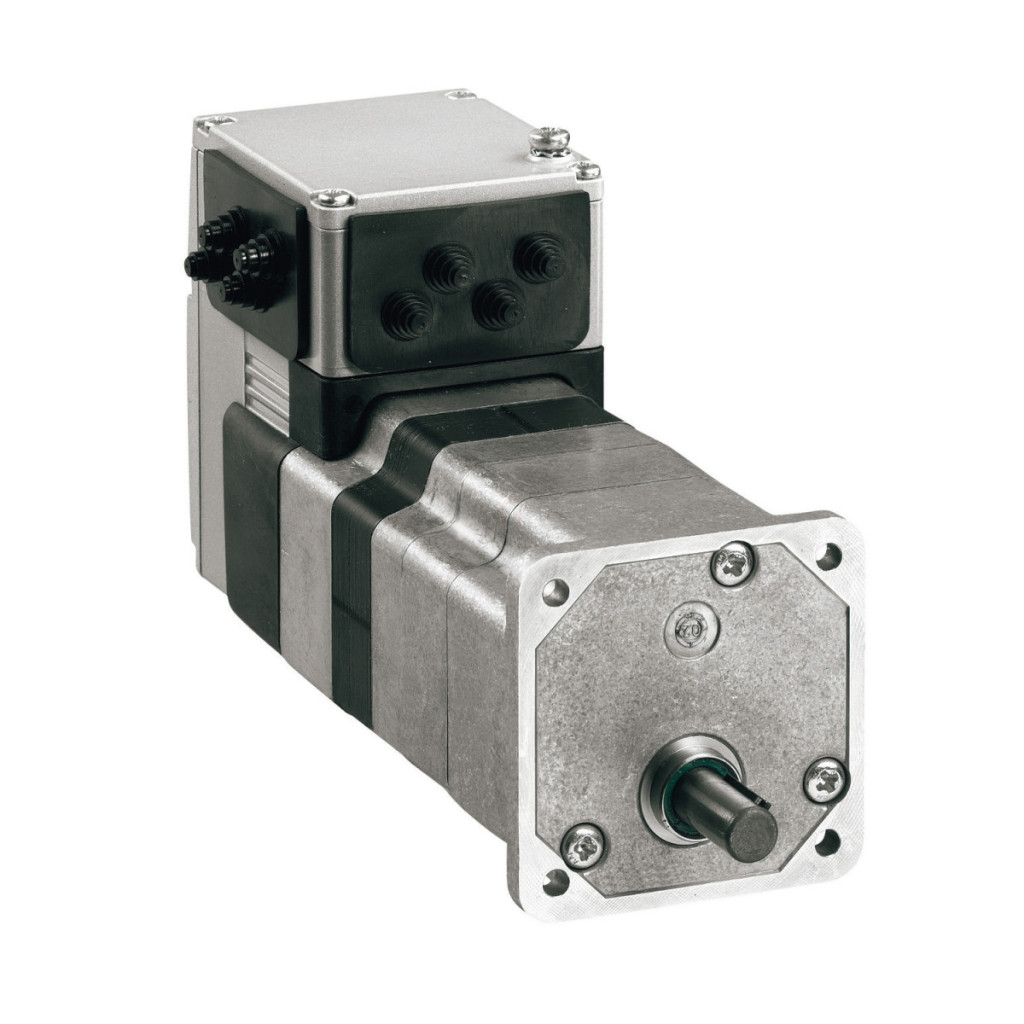

Schneider Electric Lexium ILE - ILE2K661PC1A4 - Servomotor cu acționare integrată, motor DC fără perii, 66 mm, Ethernet/IP, 24...48 V date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILE
Tipul motorului: Motor DC fără perii
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: DC
Interfață de comunicare: Ethernet/IP, integrată
Lungime: 174 mm
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip cutie de viteze: Angrenaj cu dinți drepți, 4 trepte
Raport de transmisie: 115:1 (3675:32)
Caracteristici de performanță
Viteză nominală: 35 rpm la 24 V, 44 rpm la 48 V
Cuplu nominal: 12 N.m la 24 V, 12 N.m la 48 V
Cuplu maxim de reținere: 24,72 N.m la 24 V, 24,72 N.m la 48 V
Cuplu continuu de reținere: 14 N.m
Cuplu de reținere: 9,19 N.m
Putere nominală de ieșire: 54 W la 24 V, 68 W la 48 V
Date tehnice
Viteză de transmisie: 125, 250, 500 kbaud
Suport de montare: Flanșă
Dimensiunea flanșei motorului: 66 mm
Număr de straturi ale motorului: 1
Diametrul colierului de centrare: 16 mm
Adâncimea colierului de centrare: 4 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 4,4 mm Diametrul cercului orificiilor de montare: 73,54 mm Tip de feedback: codificator BLDC Capătul arborelui: blocare Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 10 mm
Lungime arbore: 25 mm
Lățime zăvor: 16 mm
Caracteristici electrice
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA vârf, 5500 mA maxim continuu
Valoare nominală a siguranței corespunzătoare: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrarea de siguranță STO_A, 3 mA la 24 V pentru intrarea de siguranță STO_B, 2 mA la 24 V pentru interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutație: 100 mA per ieșire, 200 mA în total
Protecție
Tip de protecție: Oprire cuplu de siguranță, Protecție la supratensiune de ieșire, Protecție la scurtcircuit de ieșire
Caracteristici mecanice
Rezoluție feedback viteză: motor 12 puncte/rotație, ieșire angrenaj 0,26°
Eroare de precizie: +/- 0,5 puncte Joc torsional maxim: 1° Cuplu de inerție al rotorului: 1962 kg.cm² Viteză mecanică maximă: 44 rpm Forță radială maximă Fr: 200 N (funcționare pe termen lung), 200 N (funcționare pe termen scurt) Forță axială maximă Fa: 10 N (funcționare pe termen lung), 80 N (funcționare pe termen scurt) Tip de răcire: Convecție naturală Caracteristici de mediu Standarde: IEC 61800-3, IEC 61800-3 Ed 2, IEC 50347, IEC 50178, EN 61800-3:2001-02, EN 61800-3:2001 mediu secundar, IEC 60072-1
Certificări ale produsului: cUL, TÜV, UL
Temperatura ambiantă de funcționare: 40...55 °C (cu reducere de 2%/°C), 0...40 °C (fără reducere) Temperatura admisibilă a aerului ambiant în jurul dispozitivului: 105 °C pentru amplificatorul de putere, 110 °C pentru motor Temperatura ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: 20 m/s² (f=10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29
Grad de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP54 complet, cu excepția etanșării arborelui: conform IEC 60034-5
