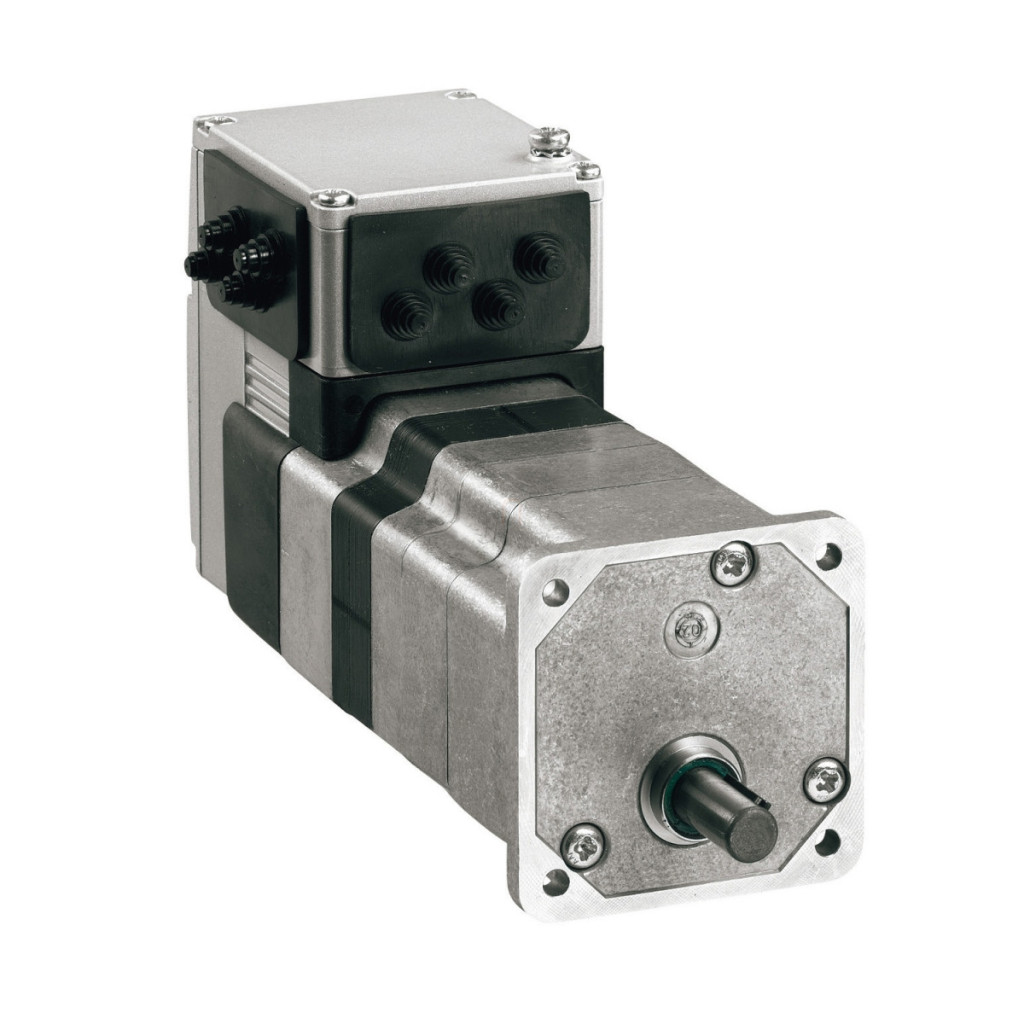

Schneider Electric Lexium ILE - ILE2K661PC1A6 - Servomotor cu acționare integrată, motor DC fără perii, 66 mm, Ethernet/IP, 24–48 V date tehnice
Caracteristici principale
Familia de produse: Unitate integrată Lexium
Tip produs: Unitate integrată de mișcare
Denumire scurtă dispozitiv: ILE
Tip motor: Motor DC fără perii
Număr de poli motor: 6
Număr de faze rețea: Monofazată Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: DC
Interfață de comunicare: Ethernet/IP, integrată
Lungime: 229 mm
Tip bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna Tip cutie de viteze: Angrenaj melcat, 3 trepte Raport de transmisie: 54:1 (1715:32) Viteză nominală: 75 rpm la 24 V / 75 rpm la 48 V Cuplu nominal: 6 N.m la 24 V / 6 N.m la 48 V
Date suplimentare
Viteză de transmisie: 125, 250, 500 kbaud
Suprafață de montare: Flanșă
Dimensiunea flanșei motorului: 66 mm
Număr de fascicule motor: 1 Diametru colier de centrare: 36 mm Număr de orificii de montare: 2 Diametru orificii de montare: 4,4 mm Tip feedback: Encoder BLDC Capăt arbore: Cu orificiu Al doilea arbore: Capătul celui de-al doilea arbore fără orificiu
Limite de tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA vârf / 5500 mA maxim continuu
Putere nominală siguranță: 16 A Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud) Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire) Tensiune de stare 0 garantată: -3...4,5 V
Tensiune garantată în stare 1: 15...30 V
Curent de intrare discret: 10 mA la 24 V/intrare de siguranță STO_A / 3 mA la 24 V/intrare de siguranță STO_B / 2 mA la 24 V Interfață de semnal 24 V
Tensiune de ieșire discretă: 23..,25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Tip de protecție: Supraîncărcare tensiune de ieșire / Oprire cuplu de siguranță / Scurtcircuit tensiune de ieșire
Curent maxim de alimentare: 0,1 A (etapa de putere dezactivată) / 6,8 A la 24 V / 2,7 A la 48 V
Putere nominală de ieșire: 45 W la 24 V / 47 W la 48 V
Cuplu maxim de menținere: 13,93 N.m la 24 V / 13,93 N.m la 48 V
Cuplu continuu: 8 N.m Cuplu de blocare: 6,5 N.m Rezoluție feedback viteză: 12 puncte/rotație motor / 0,56° ieșire angrenaj Eroare de precizie: +/- 1 punct
Cuplu de inerție al părții rotative: 430 kg.cm²
Viteză mecanică maximă: 93 rpm
Forță radială maximă Fr: 200 N
Forță axială maximă Fa: 80 N
Durată de viață în ore: 6000 h rulment
Marcaj: CE
Tip de răcire: Convecție naturală
Date de mediu
Standarde: EN 61800-3:2001, al doilea mediu / EN 61800-3 : 2001-02 / IEC 60072-1 / IEC 61800-3, Ed 2 / IEC 61800-3 / IEC 50178 / IEC 50347
Certificări de produs: UL / cUL / TÜV
Temperatură ambiantă de funcționare: 40...55 °C (cu o reducere de 2% per °C) / 0...40 °C (fără reducere)
Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatura ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29
Grad de protecție IP: IP41 etanșare arbore: conform IEC 60034-5 / IP54 complet, cu excepția etanșării arborelui: conform IEC 60034-5
