Servomotorul cu acționare integrată cu denumirea ILE2K661PC1A8 din gama de produse Lexium ILE de la Schneider Electric este o soluție completă de control al mișcării cu electronică integrată. Acest sistem integrează un motor DC fără perii (BLDC) și electronica de acționare asociată într-o singură unitate compactă, simplificând considerabil instalarea și punerea în funcțiune în aplicațiile de automatizare industrială. Modelul ILE2K661PC1A8 poate fi utilizat cu 24 V sau 48 V DC, oferind o aplicabilitate flexibilă în diverse medii industriale. Motorul are un design cu 6 poli și o conexiune monofazată la rețeaua electrică. Cutia de viteze integrată oferă un raport de transmisie de 115:1 (exact 3675:32), permițând o poziționare extrem de precisă. Angrenajul cu melc în trei trepte, combinat cu controlul inteligent, are ca rezultat caracteristici excelente ale cuplului: motorul are un cuplu nominal de 10,6 Nm (atât la tensiuni de alimentare de 24 V, cât și de 48 V), în timp ce cuplul maxim de reținere poate ajunge la 24,72 Nm. Cuplul continuu este de 14 Nm, ceea ce permite o funcționare fiabilă pe termen lung. Sistemele Lexium ILE sunt echipate cu o interfață de comunicație industrială Ethernet/IP, care permite integrarea avansată în rețea și controlul de la distanță. Motorul are o viteză nominală de 35 rpm, care poate fi mărită la 44 rpm. Feedback-ul este furnizat de un codificator BLDC cu o rezoluție pe partea motorului de 12 puncte/rotație, rezultând o precizie de poziționare de 0,26° pe partea de ieșire a acționării. Sistemul este pus în funcțiune printr-o interfață RS485 Modbus TCP, care acceptă rate de transfer de 9,6, 19,2 și 38,4 kbaud. Motorul, echipat cu un conector industrial, are 4 intrări/ieșiri de semnal care pot fi configurate în mod flexibil în funcție de cerințele aplicației. Motorul Lexium ILE este, de asemenea, bine proiectat din punct de vedere mecanic: poate fi montat cu o flanșă, are o dimensiune a flanșei motorului de 66 mm și un diametru al colierului de centrare de 36 mm. Dispozitivul are un grad de protecție IP54 (IP41 la trecerea arborelui), ceea ce îl face rezistent la praf și stropi de apă. Motorul este răcit prin convecție naturală și are o temperatură de funcționare cuprinsă între 0 și 40 °C (fără reducere a puterii), care poate fi extinsă la 40-55 °C cu o reducere a puterii de 2 %/°C. Dispozitivul poate rezista la vibrații de 20 m/s² (în intervalul 10-500 Hz) și la impacturi de până la 150 m/s². Certificările TÜV, UL și cUL garantează că produsul este conform cu standardele internaționale, ceea ce face ca Lexium ILE să fie alegerea ideală pentru sarcini precise de control al mișcării în medii industriale.

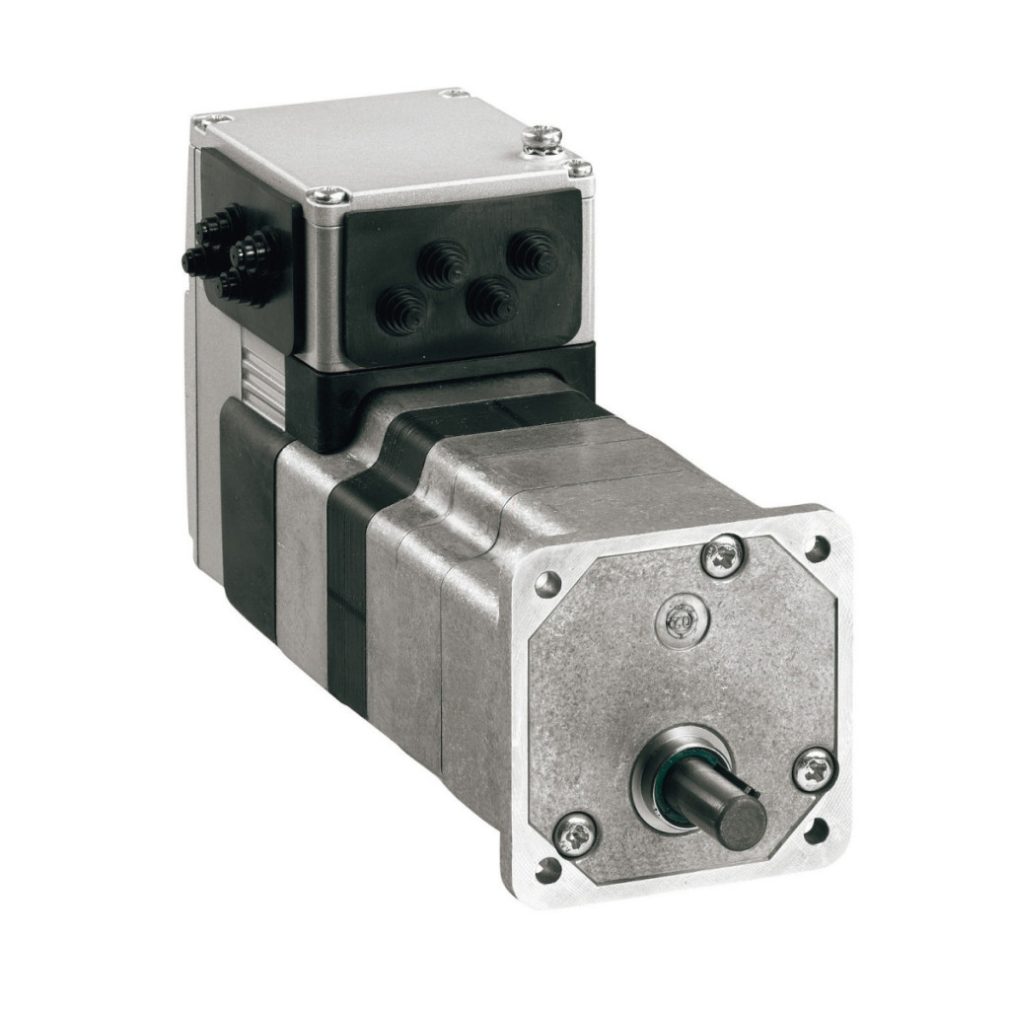

Schneider Electric Lexium ILE - ILE2K661PC1A8 - Servomotor cu acționare integrată, motor DC fără perii, 66 mm, Ethernet/IP, 24…48 V date tehnice
Caracteristici cheie
Tipul produsului: Unitate integrată Lexium
Tip componentă: Unitate integrată de mișcare
Denumire scurtă dispozitiv: ILE
Tip motor: Motor DC fără perii
Număr de poli motor: 6
Număr de faze rețea: Monofazată Tensiune nominală de alimentare: 48 V / 24 V
Tip rețea: DC
Interfață de comunicare: Ethernet/IP încorporat
Lungime: 229 mm
Tip bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip angrenaj: Angrenaj melcat, 3 trepte
Raport de transmisie: 115:1 (3675:32)
Date de performanță
Viteză nominală: 35 rpm la 24 V, 35 rpm la 48 V
Cuplu nominal: 10,6 N.m la 24 V, 10,6 N.m la 48 V
Viteză mecanică maximă: 44 rpm
Cuplu maxim de reținere: 24,72 N.m la 24 V, 24,72 N.m la 48 V
Cuplu de reținere continuu: 14 N.m
Cuplu de reținere: 16,7 N.m
Putere nominală de ieșire: 37 W la 24 V, 39 W la 48 V
Caracteristici electrice
Viteză de transmisie: 125, 250, 500 kbaud
Limite de tensiune: 18...55,2 V
Consum de curent: 7000 mA vârf, 5500 mA maxim continuu
Putere nominală siguranță: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Tensiune stare 0: -3...4,5 V
Tensiune stare 1: 15...30 V Curent intrare discretă: 10 mA la 24 V pe intrare de siguranță STO_A, 3 mA la 24 V pe intrare de siguranță STO_B, 2 mA la 24 V pe interfață semnal 24 V Tensiune ieșire discretă: 23...25 V Curent maxim de comutare: 100 mA per ieșire, 200 mA total Caracteristici mecanice Suport de montare: Flanșă Dimensiune flanșă motor: 66 mm Număr de pachete motor: 1 Diametru colier de centrare: 36 mm Număr de orificii de montare: 2 Diametru orificii de montare: 4,4 mm Tip feedback: Encoder BLDC Capăt arbore: Alezaj Al doilea arbore: Fără capăt al doilea al arborelui Rezoluție feedback viteză: motor 12 puncte/rotație, ieșire angrenaj 0,26° Eroare de precizie: +/- 1 punct Cuplu inerțial rotor: 1980 kg.cm² Forță radială maximă Fr: 200 N Forță axială maximă Fa: 80 N Durată de viață a rulmentului: 9000 ore Tip de răcire: Convecție naturală Greutate netă: 2,3 kg Condiții de mediu Standarde: IEC 50178, EN 61800-3:2001 mediu secundar, IEC 60072-1, EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3, IEC 61800-3, Ed 2
Certificări ale produsului: TÜV, UL, cUL
Temperatura ambiantă de funcționare: 0...40 °C (fără reducere a puterii), 40...55 °C (reducere a puterii cu 2% per °C)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatură de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a performanței Umiditate relativă: 15...85% fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri, conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri, conform IEC 60068-2-29
Clasa de protecție IP: IP41 manșon arbore: conform IEC 60034-5, IP54 complet, cu excepția manșonului arborelui: conform IEC 60034-5
Marcaj: CE
