Motorul DC fără perii ILE2T662PC1A0 din seria Lexium ILE de la Schneider Electric este un sistem de acționare compact și integrat, care combină avantajele unui motor și ale unui sistem de acționare într-o singură unitate inteligentă. Cu o dimensiune a motorului de 66 mm, acest dispozitiv este alegerea ideală pentru sarcini de automatizare în care economisirea spațiului și performanța ridicată sunt aspecte importante. Designul integrat reduce semnificativ timpul de cablare și instalare și minimizează sursele potențiale de eroare. Motorul Lexium ILE2T662PC1A0 poate fi acționat de la o tensiune DC între 24V și 48V, oferind o aplicabilitate flexibilă în diverse medii industriale. Performanța sa este impresionantă: la 24 V, atinge o viteză nominală de 3100 rpm și un cuplu de 0,5 Nm, în timp ce la 48 V poate atinge o viteză de până la 5000 rpm cu același cuplu. Cuplul maxim al motorului atinge 0,8 Nm la ambele tensiuni de alimentare, în timp ce cuplul său continuu este de 0,54 Nm. Puterea nominală de ieșire este de 162 W la 24 V și 262 W la 48 V. Motorul are un design cu 6 poli și o bobinare optimizată pentru viteză medie și cuplu mediu, cu un raport de transmisie 1:1 și fără cutie de viteze. În ceea ce privește opțiunile de comunicare, dispozitivul are o interfață Modbus TCP integrată care funcționează la o rată de transfer de 10/100 Mbps. Pentru punerea în funcțiune este disponibilă o interfață RS485 Modbus TCP, care poate funcționa la viteze de 9,6, 19,2 și 38,4 kbaud. Dispozitivul, echipat cu un conector industrial, gestionează 4 semnale, fiecare dintre acestea putând fi configurat ca intrare sau ieșire. Siguranța este asigurată de funcția Safe Torque Off și de protecția împotriva scurtcircuitelor de tensiune de ieșire. Parametrii mecanici ai motorului îl fac ideal pentru aplicații industriale: diametru de 8 mm, arbore cu lungimea de 25 mm, cuplu de inerție al rotorului de 0,34 kg·cm² și viteză mecanică maximă de până la 7000 rpm (deși limitată la 5000 rpm la 48V). Capacitatea sa de încărcare radială este de 80 N, în timp ce poate rezista la forțe de împingere și tragere de 30 N în direcție axială. Rulmenții au o durată de viață de 20.000 de ore de funcționare. Motorul are o dublă clasificare IP: etanșarea arborelui este IP41, în timp ce restul motorului este clasificat IP54 conform IEC 60034-5. Motorul Lexium ILE2T662PC1A0 este conform cu o serie de standarde internaționale, inclusiv IEC 60072-1, EN 61800-3, IEC 50347, IEC 61800-3 și IEC 50178. De asemenea, are certificări cUL, UL și TÜV. Intervalul său de temperatură de funcționare este de 0-40 °C la putere maximă și de 40-55 °C cu o reducere a puterii de 2 %/°C. Intervalul său de temperatură de depozitare este de -25 °C până la +70 °C. Motorul este răcit prin convecție naturală și cântărește 1,75 kg. Rezistența sa la vibrații este de 20 m/s² în intervalul de frecvență 10-500 Hz (conform IEC 60068-2-6), iar rezistența la șocuri este de 150 m/s² pentru până la 1000 de șocuri (conform IEC 60068-2-29).

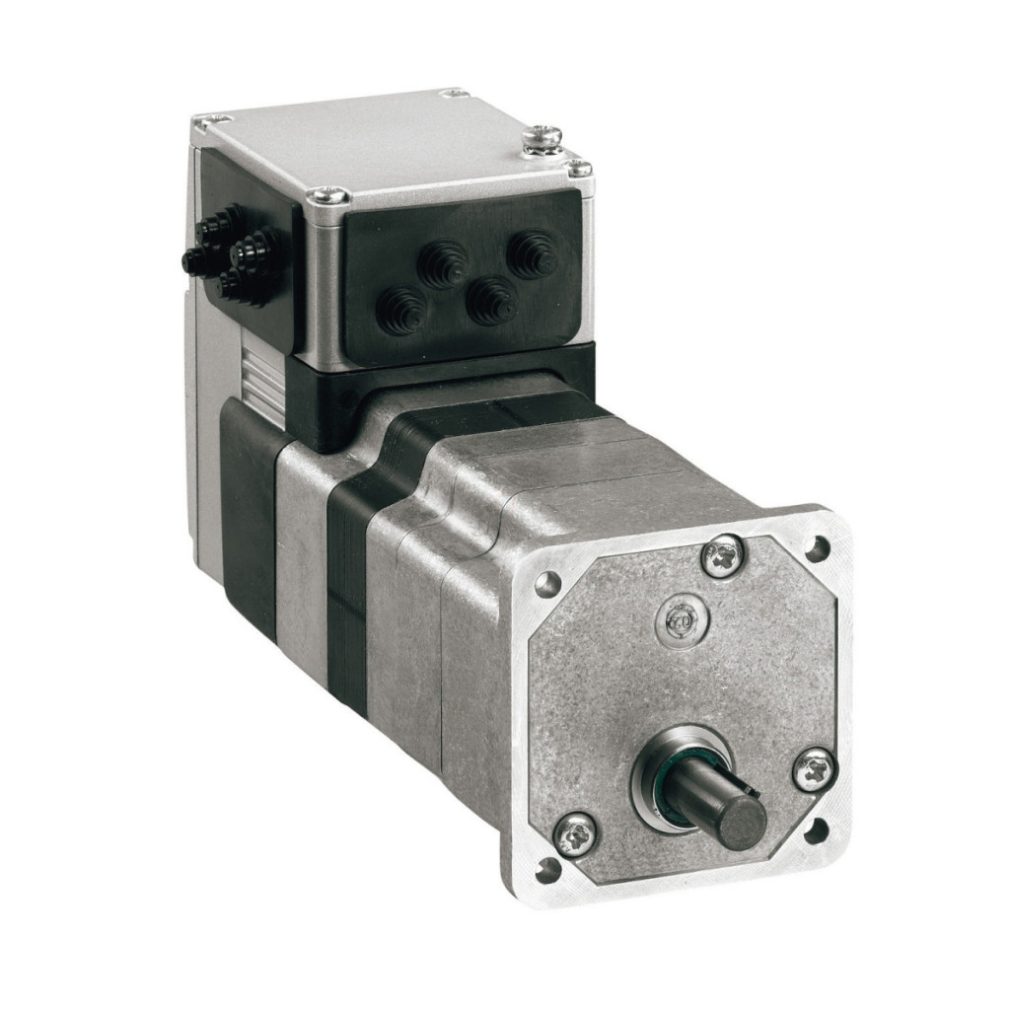

Schneider Electric Lexium ILE - ILE2T662PC1A0 - Servomotor cu acționare integrată, motor DC fără perii, 66 mm, Modbus TCP, 24…48 V date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILE
Tipul motorului: Motor DC fără perii
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare: 24 V / 48 V
Tip rețea: DC
Interfață de comunicare: Modbus TCP, integrată
Lungime: 140 mm
Caracteristici motor
Tip bobină: Viteză medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Raport de transmisie: 1:1
Viteză nominală: 3100 rpm la 24 V / 5000 rpm la 48 V
Cuplu nominal: 0,5 N.m la 24 V / 0,5 N.m la 48 V
Informații suplimentare
Viteza de transmisie: 10, 100 Mbit/s
Suprafață de montare: Flanșă
Dimensiunea flanșei motorului: 66 mm
Număr de straturi ale motorului: 2
Diametrul colierului de centrare: 40 mm
Adâncimea colierului de centrare: 2 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 4,4 mm Diametrul orificiilor de montare: 73,54 mm Tip de feedback: codificator BLDC Caracteristici arbore Capăt arbore: Fără filet
Al doilea ax: Fără capăt al doilea al axului
Diametru ax: 8 mm
Lungime ax: 25 mm
Parametri electrici
Limite tensiune de alimentare: 18...55,2 V
Consum de curent: 7000 mA vârf / 5500 mA maxim continuu
Siguranță asociată: 16 A
Interfață de punere în funcțiune: RS485 Modbus TCP (9,6, 19,2 și 38,4 kbaud)
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrare de siguranță on/STO_A / 3 mA la 24 V pentru intrare de siguranță on/STO_B / 2 mA la 24 V pentru interfață de semnal 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Tip de protecție: Scurtcircuit tensiune de ieșire / Oprire cuplu de siguranță / Supraîncărcare tensiune de ieșire
Curent maxim de alimentare: 0,1 A (etapa de putere dezactivată) / 7 A la 48 V / 9,5 A la 24 V
Putere nominală de ieșire: 162 W la 24 V / 262 W la 48 V
Caracteristici mecanice
Cuplu maxim de reținere: 0,8 N.m la 24 V / 0,8 N.m la 48 V
Cuplu continuu de reținere: 0,54 N.m Cuplu de blocare: 0,106 N.m Rezoluție feedback viteză: 12 puncte/rotație Eroare de precizie: +/- 0,5° Cuplu de inerție rotor: 0,34 kg.cm²
Viteza mecanică maximă: 7000 rpm / 5000 rpm
Forța radială maximă Fr: 80 N
Forța axială maximă Fa: 30 N (forță de compresiune) / 30 N (forță de tracțiune)
Durată de viață în ore: 20000 h rulment
Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 1,75 kg Parametri de mediu Standarde: IEC 60072-1 / EN 61800-3 : 2001-02 / IEC 50347 / IEC 61800-3 / EN 61800-3:2001, mediu secundar / IEC 50178 IEC 61800-3, Ed 2 / IEC 61800-3 / EN 61800-3:2001, mediu secundar / IEC 50178
Certificări produs: cUL / UL / TÜV
Temperatură ambiantă de funcționare: 40...55 °C (2% reducere a puterii per °C) / 0...40 °C (fără reducere a puterii)
Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatura ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 de șocuri conform IEC 60068-2-29
Clasa de protecție IP: IP41 etanșare arbore: conform IEC 60034-5 / IP54 complet, cu excepția manșonului arborelui: conform IEC 60034-5
