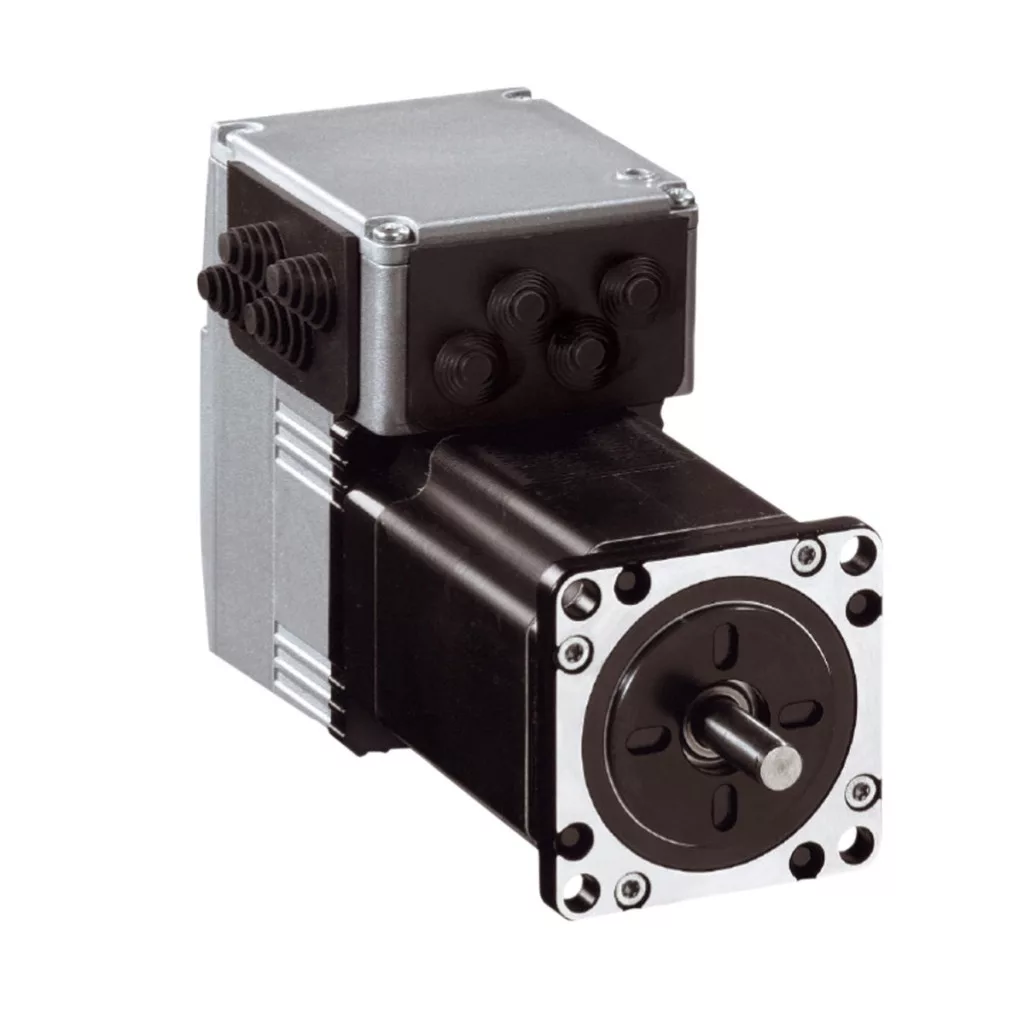

Schneider Electric Lexium ILS - ILS1F571PB1A0 date tehnice
Caracteristici principale
Familia de produse: Acționare integrată Lexium
Tipul produsului: Acționare integrată pentru mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazic
Numărul polilor motorului: 6
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 36 V / 24 V
Tip de alimentare: CC
Interfață de comunicare: CANopen DS301, integrat
Lungime: 101,9 mm
Tip de bobinare: Viteză medie și cuplu mediu
Conexiune electrică: Conector cu circuit imprimat
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Date de performanță
Viteză nominală: 1000 rpm la 36 V / 500 rpm la 24 V
Cuplu nominal: 0,45 Nm
Cuplu de reținere: 0,51 Nm
Cuplu de reținere maxim: 0,45 N·m
Cuplu de reținere continuu: 0,45 N·m
Viteză mecanică maximă: 3000 rpm
Informații suplimentare
Viteză de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud
Metodă de montare: Flanșă
Dimensiunea flanșei motorului: 57 mm
Număr de bobine ale motorului: 1
Diametru colier de centrare: 38,1 mm
Adâncime colier de centrare: 1,6 mm
Număr de orificii de fixare: 4
Diametru orificiu de fixare: 5,2 mm
Diametrul cercului orificiului de fixare: 66,6 mm
Tip de feedback: Impuls index
Capătul arborelui: Fără filet
Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 6,35 mm
Lungime arbore: 21 mm
Date electrice
Limite tensiune de alimentare: 18...40 V
Consum de curent: Maximum 3500 mA
Valoarea siguranței corespunzătoare: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Nivel de tensiune garantat: -3...4,5 V
Nivel de tensiune garantat: 15...30 V
Curent de intrare discret: 10 mA la 24 V pentru intrare de siguranță on/STO_A / 3 mA la 24 V pentru intrare de siguranță on/STO_B / 2 mA la 24 V pentru interfață de semnal 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire / 200 mA total
Tipuri de protecție: Scurtcircuit tensiune de ieșire / Oprire cuplu de siguranță / Supraîncărcare tensiune de ieșire
Caracteristici speciale
Rezoluție feedback viteză: 20000 puncte/rotație
Eroare de precizie: +/- 6 minute de arc
Cuplu inerțial rotor: 0,1 kg.cm²
Forță radială maximă Fr: 24 N
Forță axială maximă Fa: 100 N (forță de tracțiune) / 8,4 N (forță de compresiune)
Durată de viață în ore: 20.000 h rulment
Marcaj: CE
Tip de răcire: Flux natural de aer
Greutate netă: 1,3 kg
Condiții de mediu
Standarde: IEC 61800-3, Ed 2 / IEC 50347 / IEC 61800-3 / IEC 60072-1 / EN 61800-3:2001, al doilea mediu / EN 61800-3 : 2001-02 / IEC 50178
Certificări ale produsului: UL / TÜV / cUL
Temperatura ambiantă de funcționare: 50...65 °C (cu o reducere de 2% per °C) / 0...50 °C (fără reducere)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere / 110 °C motor
Temperatură ambiantă de depozitare: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducerea puterii
Umiditate relativă: 15...85 % fără condensare
Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la șocuri: 150 m/s² 1000 șocuri conform IEC 60068-2-29
Clasă de protecție IP: IP41 rulment arbore: conform IEC 60034-5 / IP54 în general, cu excepția rulmentului arborelui: conform IEC 60034-5
