Familia de produse Schneider Electric Lexium ILS ILS1F573PB1A0 cu motor pas cu pas integrat oferă o soluție compactă și performantă pentru aplicații de control precis al mișcării. Această unitate combină un motor pas cu pas trifazic și un controler de acționare într-un singur design compact, simplificând instalarea și reducând costurile de cablare. Modelul ILS1F573PB1A0 este o alegere excelentă pentru sarcini de automatizare în care poziționarea precisă și funcționarea fiabilă sunt cerințe esențiale. Dispozitivul, care include o interfață de comunicație CANopen DS301, funcționează cu o tensiune de alimentare de 24-36 V CC și acceptă multiple rate de transfer de date (50, 100, 125, 250, 500, 800 și 1000 kbaud). Viteza nominală a motorului este de 200 rpm la 24 V și 500 rpm la 36 V. Atât cuplul nominal, cât și cel continuu sunt de 1,5 Nm, iar cuplul de reținere este de 1,7 Nm, ceea ce permite o gamă largă de aplicații. Motorul are feedback de impuls index și rezoluția feedback-ului de viteză este impresionantă: 20.000 de puncte/rotație, cu o precizie de ±6 minute de arc. Viteza mecanică maximă a motorului este de 3000 rpm, ceea ce oferă suficientă flexibilitate pentru sarcini cu cerințe de viteză diferite. Caracteristicile tehnice încorporate includ 4 semnale, fiecare dintre acestea putând fi configurat ca intrare sau ieșire. Curentul de intrare discret este de 10 mA la 24 V (intrare de siguranță STO_A), 3 mA (intrare de siguranță STO_B) și 2 mA (interfață de semnal 24 V). Tensiunea de ieșire este de 23-25 V, cu un curent maxim de comutare de 100 mA per ieșire, totalizând 200 mA. Dispozitivul este protejat împotriva scurtcircuitelor de tensiune de ieșire, are o funcție de întrerupere a cuplului de siguranță și oferă, de asemenea, protecție împotriva suprasarcinii tensiunii de ieșire. Carcasa ILS1F573PB1A0 are protecție IP54 completă (trecerea axului este IP41), oferind o protecție excelentă chiar și în medii cu praf.

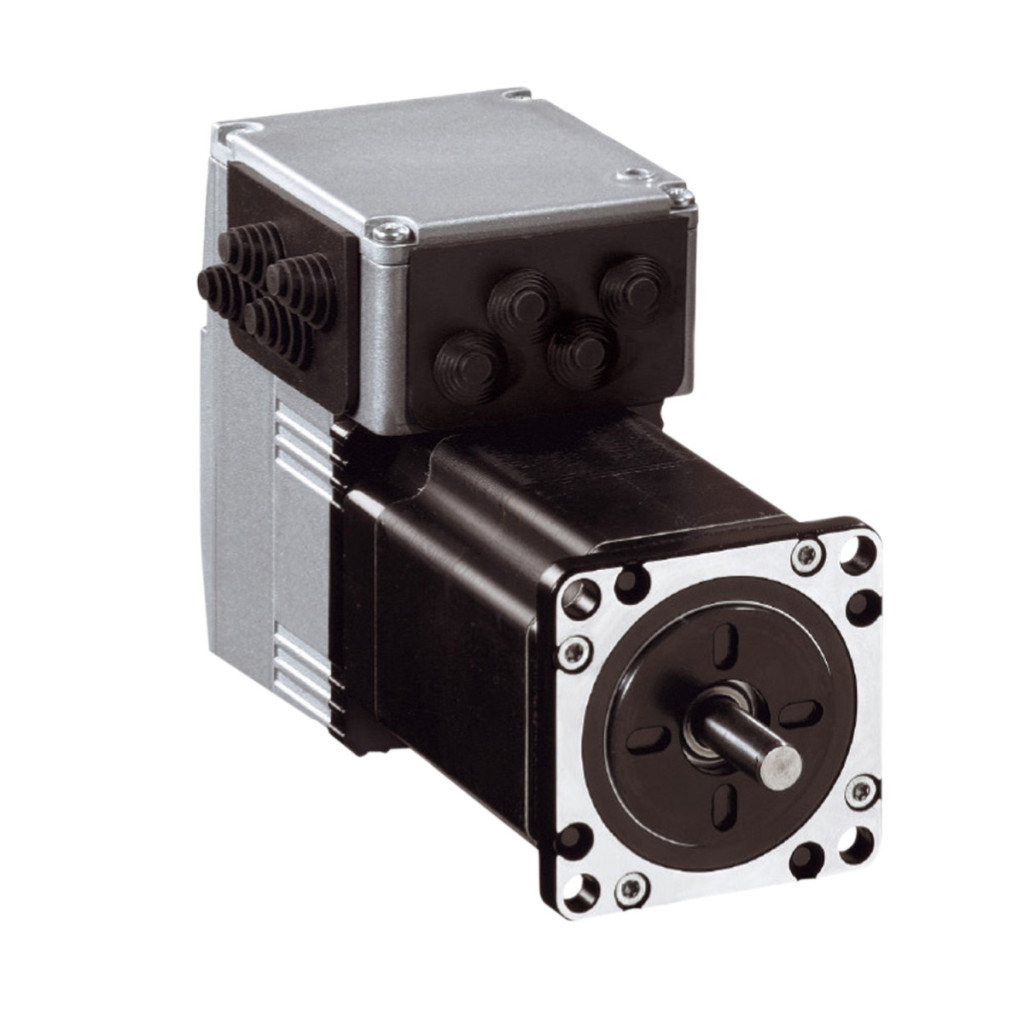

Schneider Electric Lexium ILS - ILS1F573PB1A0 - Motor pas cu pas cu acționare integrată, motor pas cu pas trifazic, 57 mm, CANopen DS301, 24…36 V date tehnice
Caracteristici cheie
Familia de produse: Unitate integrată Lexium
Tipul produsului sau al componentei: Unitate integrată de mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazat
Numărul polilor motorului: 6
Numărul fazelor rețelei: Monofazată Tensiune nominală de alimentare: 24 V / 36 V Tip rețea: CC Interfață de comunicare: CANopen DS301, integrată Lungime: 138,9 mm Caracteristici de performanță Tip de bobinare: Viteză medie și cuplu mediu Conexiune electrică: Conector cu circuit imprimat Frână de reținere: Niciuna Tip de angrenaj: Niciuna Viteză nominală: Conector cu circuit imprimat
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Viteză nominală: 200 rpm la 24 V, 500 rpm la 36 V
Cuplu nominal: 1,5 N.m Cuplu de reținere: 1,7 N.m Informații suplimentare Viteza de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud Suport de montare: Flanșă Dimensiunea flanșei motorului: 57 mm Număr de stive motor: 3 Diametru colier de centrare: 38,1 mm Flanșă
Dimensiunea flanșei motorului: 57 mm
Număr de stive motor: 3
Diametru colier de centrare: 38,1 mm
Adâncime colier de centrare: 1,6 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,2 mm
Diametru cerc orificii de montare: 66,6 mm
Tip feedback: Impuls index
Capăt arbore: Fără filet
Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 8 mm
Lungime arbore: 21 mm
Caracteristici electrice
Limite tensiune de alimentare: 18…40 V
Consum de curent: maxim 3500 mA
Valoarea siguranței corespunzătoare: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune garantată 0: -3...4,5 V
Stare de tensiune garantată 1: 15...30 V
Curent de intrare discret: 10 mA la 24 V/intrare de siguranță STO_A, 3 mA la 24 V/intrare de siguranță STO_B, 2 mA la 24 V la interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA în total
Protecție
Tip de protecție: Scurtcircuit tensiune de ieșire, Oprire cuplu de siguranță, Supraîncărcare tensiune de ieșire
Caracteristici de mediu
Grad de protecție IP: trecere ax IP41, IP54 în general, cu excepția trecerii axului
Temperatură ambiantă de funcționare: 0...50 °C (fără reducere a puterii), 50…65 °C (2% reducere a puterii per °C)
Temperatură ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatură ambiantă de depozitare: -25…70 °C Altitudine de funcționare: <= 1000 m fără reducere a puterii Umiditate relativă: 15…85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10…500 Hz) 10 cicluri conform IEC 60068-2-6 Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29
