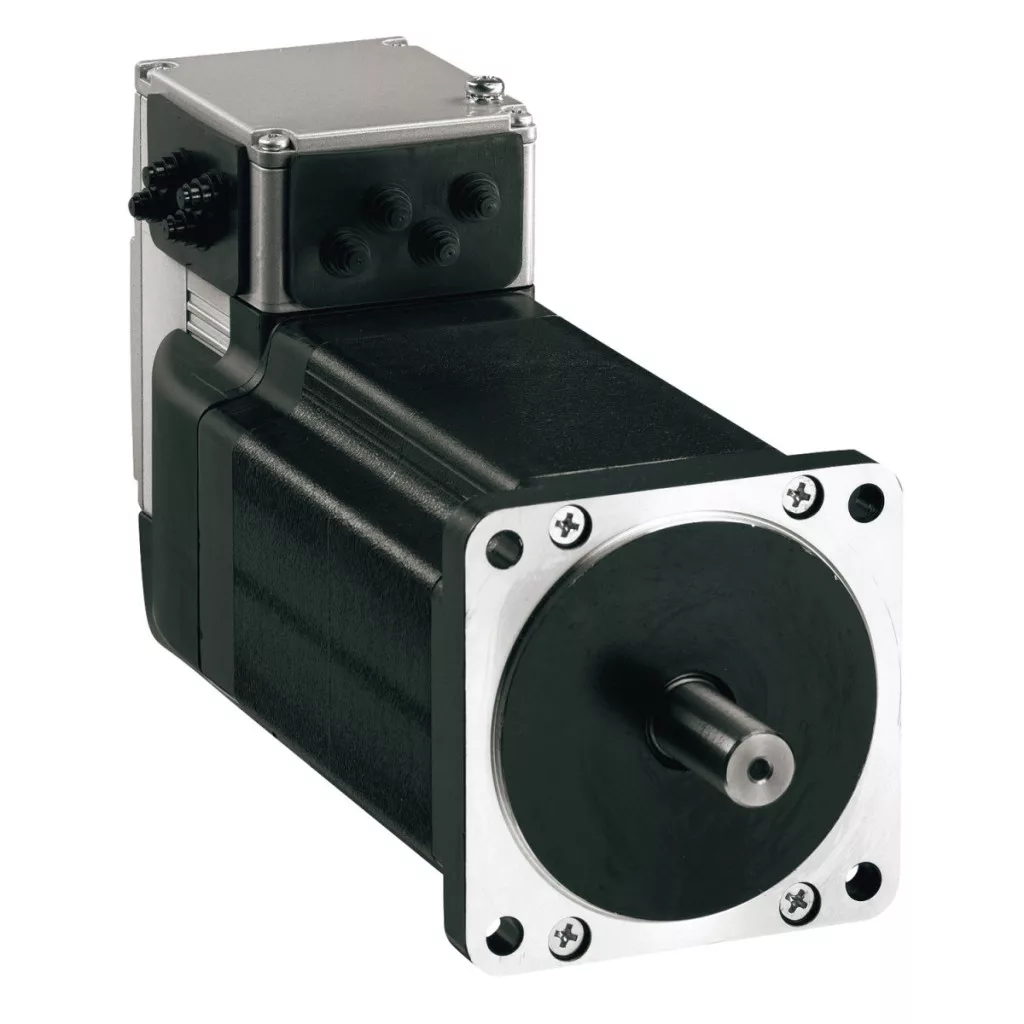

Schneider Electric Lexium ILS - ILS1F851PB1A0 - Motor pas cu pas cu acționare integrată, motor pas cu pas trifazat, 57 mm, CANopen DS301, 24...36 V date tehnice
Caracteristici principale
Familia de produse: Unitate integrată Lexium
Tipul produsului: Unitate integrată de mișcare
Denumire scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazat
Numărul de poli ai motorului: 6
Numărul de faze ale rețelei: Monofazată Tensiune nominală de alimentare: 36 V, 24 V
Tip rețea: CC
Interfață de comunicare: CANopen DS301, integrată
Lungime: 140,6 mm
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector cu circuit imprimat
Frână de reținere: Niciuna
Tip angrenaj: Niciunul
Viteză nominală: 200 rpm la 24 V, 400 rpm la 36 V
Cuplu nominal: 2 Nm
Cuplu de reținere: 2 N·m Caracteristici suplimentare Viteza de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud Suprafață de montare: flanșă de 85 mm
Dimensiunea flanșei motorului: 85 mm
Număr de stive motor: 1
Diametru colier de centrare: 60 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4 Diametrul orificiilor de montare: 6,5 mm Diametrul circular al orificiilor de montare: 99 mm Tip de feedback: Impuls index Capătul arborelui: Fără filet Al doilea arbore: Al doilea arbore fără capăt
Diametru arbore: 12 mm
Lungime arbore: 30 mm
Limite tensiune de alimentare: 18...40 V
Consum de curent: maxim 5000 mA
Valoarea nominală a siguranței asociate: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune garantată 0: -3...4,5 V
Stare de tensiune garantată 1: 15...30 V Curent de intrare discret: 10 mA la 24 V pentru intrarea de siguranță STO_A, 3 mA la 24 V pentru intrarea de siguranță STO_B, 2 mA la 24 V pentru interfața de semnal de 24 V Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA în total
Tipuri de protecție: Oprire cuplu de siguranță, Scurtcircuit tensiune de ieșire, Supraîncărcare tensiune de ieșire
Cuplu de reținere maxim: 2 N·m
Cuplu de reținere continuu: 2 N·m
Rezoluție feedback viteză: 20.000 puncte/rotație Eroare de precizie: +/- 6 minute de arc Cuplu de inerție al rotorului: 1,1 kg.cm² Viteză mecanică maximă: 2000 rpm Forță radială maximă Fr: 100 N
Forță axială maximă Fa: 170 N (forță de tracțiune), 30 N (forță de compresiune)
Durată de viață în ore: 20.000 h rulment
Marcaj: CE Tip de răcire: Convecție naturală Greutate netă: 2,6 kg Caracteristici de mediu Standarde: EN 61800-3:2001, mediu secundar, IEC 50178, IEC 61800-3, EN 61800-3 : 2001-02, IEC 60072-1, IEC 50347, IEC 61800-3, Ed 2
Certificări ale produsului: UL, TÜV, cUL
Temperatura ambiantă de funcționare: 50...65 °C (cu o reducere de 2 % per °C), 0...50 °C (fără reducere) Temperatura ambiantă admisibilă în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor Temperatura ambiantă de depozitare: -25...70 °C Altitudine de funcționare: <= 1000 m fără reducerea puterii Umiditate relativă: 15...85 % fără condensare Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6 Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29 Clasa de protecție IP: IP41 la etanșarea arborelui: conform IEC 60034-5, IP54 în ansamblu, cu excepția manșonului arborelui: conform IEC 60034-5
