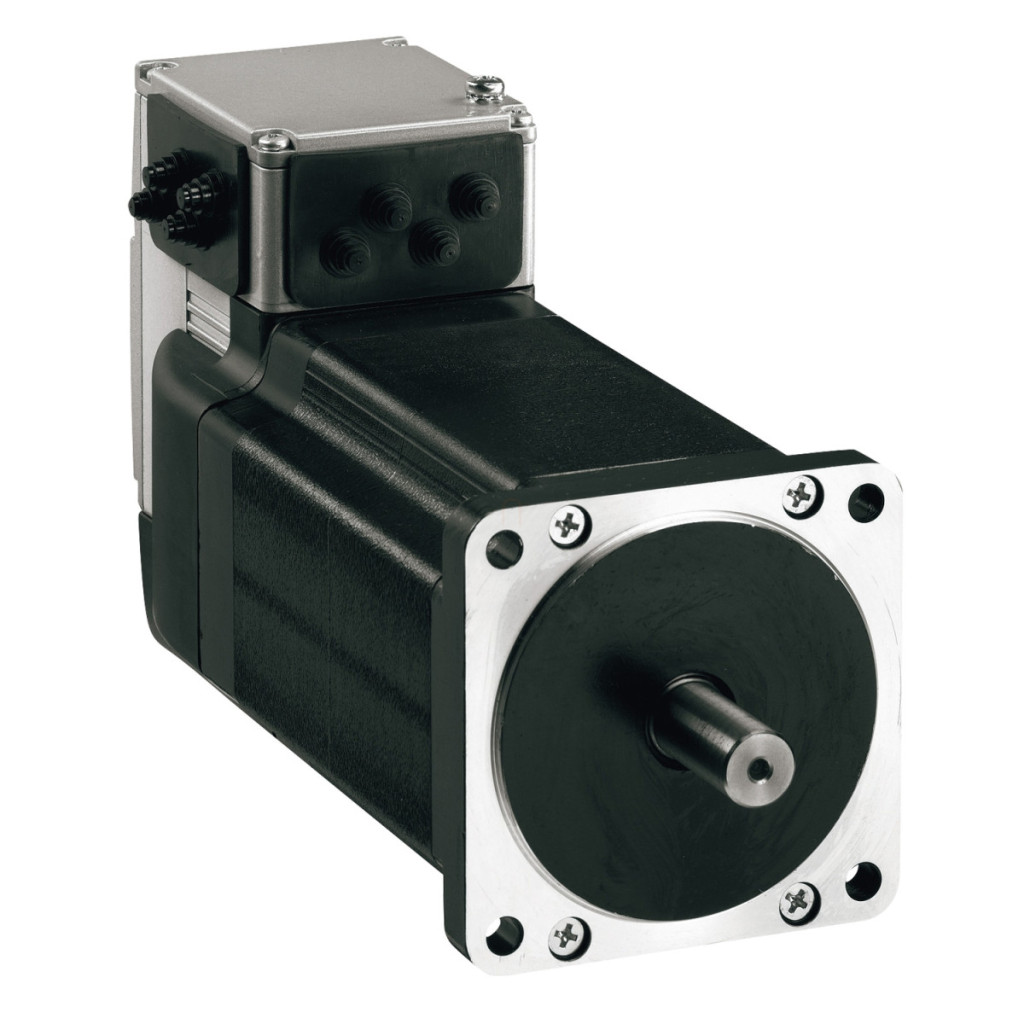

Schneider Electric Lexium ILS - Date tehnice ILS1F852PC1F0
Caracteristici cheie
Familia de produse: Acționare integrată Lexium
Tipul produsului: Acționare integrată în mișcare
Denumirea scurtă a dispozitivului: ILS
Tipul motorului: Motor pas cu pas trifazic
Numărul polilor motorului: 6
Număr de faze de alimentare: Monofazat
Tensiune nominală de alimentare: 36 V / 24 V
Tip de alimentare: CC
Interfață de comunicare: CANopen DS301, integrată
Lungime: 217,3 mm
Tip bobină: Viteză de rotație medie și cuplu mediu
Conexiune electrică: Conector industrial
Frână de reținere: Da
Tip carcasă angrenaj: Niciuna
Caracteristici de performanță
Viteză nominală: 100 rpm la 24 V, 200 rpm la 36 V
Cuplu nominal: 4 N.m
Cuplu de reținere: 6 N.m cu frână de reținere, 4 N.m fără frână
Viteză de transmisie: 50, 100, 125, 250, 500, 800 și 1000 kbaud
Dimensiunea flanșei motorului: 85 mm
Număr de unități motor: 2
Diametrul colierului de centrare: 60 mm
Adâncimea colierului de centrare: 2 mm Număr de orificii de montare: 4 Diametru orificii de montare: 6,5 mm Diametru cerc orificii de montare: 99 mm
Tip de feedback: Impuls index
Specificații tehnice
Capătul arborelui: Fără filet
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 12 mm
Lungime arbore: 30 mm
Limite tensiune de alimentare: 18...40 V
Consum curent: maxim 5000 mA
Valoarea nominală a siguranței asociate: 10 A
Tip intrare/ieșire: 4 semnale (fiecare poate fi utilizat ca intrare sau ieșire)
Stare de tensiune 0 garantată: -3...4,5 V
Stare de tensiune 1 garantată: 15...30 V
Curent de intrare discret: 10 mA la 24 V pe intrarea de siguranță STO_A, 3 mA la 24 V pe intrarea de siguranță STO_B, 2 mA la 24 V pe interfața de semnal de 24 V
Tensiune de ieșire discretă: 23...25 V
Curent maxim de comutare: 100 mA per ieșire, 200 mA în total
Tip de protecție: Oprire cuplu de siguranță, Protecție împotriva scurtcircuitelor tensiunii de ieșire, protecție la suprasarcină a tensiunii de ieșire
Cuplu de reținere maxim: 4 N.m
Cuplu de reținere continuu: 4 N.m
Rezoluție feedback viteză: 20.000 puncte/rotație
Eroare de precizie: +/- 6 minute de arc
Inerție rotativă: 2,4 kg.cm²
Viteza mecanică maximă: 1500 rpm
Forța radială maximă Fr: 100 N
Forța axială maximă Fa: 170 N (forță de tracțiune), 30 N (împingere)
Durată de viață în ore: 20.000 h rulment
Putere de angrenare a frânei: 22 W
Timp de eliberare a frânei: 40 ms
Timp de funcționare a frânei: 20 ms
Marcaj: CE
Tip de răcire: Convecție naturală
Greutate netă: 5,4 kg
Caracteristici de mediu
Standarde: IEC 61800-3, IEC 60072-1, IEC 50178, IEC 61800-3 Ed 2, EN 61800-3: 2001-02, IEC 50347, EN 61800-3:2001 al doilea mediu
Certificări ale produsului: TÜV, cUL, UL
Temperatura aerului ambiant în timpul funcționării: 50...65 °C (reducere a puterii cu 2%/°C), 0...50 °C (fără reducere)
Temperatura admisibilă a aerului ambiant în jurul dispozitivului: 105 °C amplificator de putere, 110 °C motor
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
Umiditate relativă: 15...85% fără condensare
Rezistență la vibrații: 20 m/s² (f= 10...500 Hz) 10 cicluri conform IEC 60068-2-6
Rezistență la impact: 150 m/s² 1000 de impacturi conform IEC 60068-2-29
Clasa de protecție IP: IP41 etanșare arbore: conform IEC 60034-5, IP54 în ansamblu, cu excepția etanșării arborelui: conform IEC 60034-5
